QSE-020-01-L-D-A-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 插座, QSE系列, 直角, 表面
供应商型号: 3551190
供应商: 海外现货
标准整包数: 1

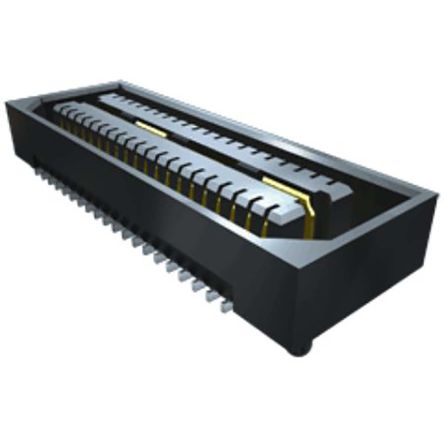

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-020-01-L-D-A-TR

QSE-020-01-L-D-A-TR概述

    电子元器件产品技术手册:QSE-XXX-01-XXX-D-XXX-XX

    产品简介


    产品名称:QSE-XXX-01-XXX-D-XXX-XX
    产品类型:高密度双排插座组件
    主要功能:提供高可靠性的电气连接解决方案,适用于各类需要高速数据传输和信号传输的应用场景
    应用领域:广泛应用于电信设备、工业自动化、医疗设备、计算机网络等领域

    技术参数


    - 材料:绝缘体为LCP(聚邻苯二甲酰胺),UL94V-0阻燃等级;颜色为黑色。
    - 接触件材料:磷青铜。
    - 接地平面材料:磷青铜。
    - 单个插座的间距:支持-020, -040, -060, -080, -100(每行)的不同规格。
    - 插脚样式:多种选项可选,如引导柱(-GP)、摩擦锁(-FL)、扣紧柱(-LC)、对齐销(-A)等。
    - 插脚长度:标准长度为.1280英寸(3.251毫米)。
    - 包装方式:托盘(默认)、带状和卷装(最大60个位置)。

    产品特点和优势


    - 高性能连接:采用高可靠性磷青铜接触件,确保了长期稳定可靠的电气连接。
    - 多样化的选择:提供了多种插脚样式选项,以适应不同的安装需求。
    - 高精度制造:所有部件均严格按照图纸尺寸进行制造,保证了高一致性和精度。
    - 广泛应用:适用于各种高速信号和电源传输场合,广泛应用于电信、工业、医疗和计算机网络等领域。

    应用案例和使用建议


    应用案例:
    1. 电信设备:用于服务器机柜内部的板卡连接,支持高速数据传输。
    2. 工业自动化:应用于机器人的控制系统,确保信号传输的可靠性和稳定性。
    3. 医疗设备:用于心电图设备的心电信号传输,确保信号的精确度和稳定性。
    使用建议:
    1. 在使用摩擦锁(-FL)时,需注意不要超过规定的插入力,以免损坏接触件。
    2. 使用带状和卷装包装时,注意保持恒定的温度和湿度环境,避免产品受潮。
    3. 确保每个插座之间的间距正确,避免因安装不当导致信号干扰。

    兼容性和支持


    - 兼容性:该产品与多种电子元器件和设备兼容,支持引导柱(-GP)、摩擦锁(-FL)、扣紧柱(-LC)和对齐销(-A)等不同选项的组合。
    - 技术支持:制造商提供详尽的技术文档和支持服务,以帮助客户顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插脚容易变形 | 调整插入工具的压力,避免过大压力导致插脚变形。 |
    | 插座与插头不匹配 | 检查插座和插头的型号是否一致,确保两者兼容。 |
    | 接触电阻过高 | 清洁接触面,确保没有灰尘或氧化物影响接触效果。 |

    总结和推荐


    QSE-XXX-01-XXX-D-XXX-XX 是一款高性能的高密度双排插座组件,具备高可靠性和广泛的适用范围。无论是电信设备还是工业自动化系统,这款产品都能提供出色的电气连接解决方案。因此,强烈推荐在需要高速数据传输和信号传输的应用场景中使用此产品。

QSE-020-01-L-D-A-TR参数

参数
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-020-01-L-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-L-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-020-01-L-D-A-TR QSE-020-01-L-D-A-TR数据手册

QSE-020-01-L-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.8162
10+ ¥ 37.4673
25+ ¥ 37.4673
50+ ¥ 36.7983
100+ ¥ 36.1292
550+ ¥ 36.1292
1100+ ¥ 36.1292
库存: 97
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.81
