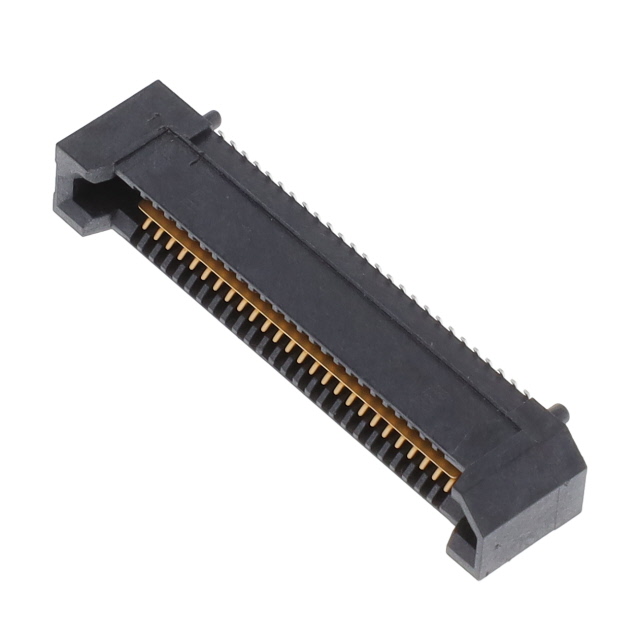

QRF8-026-05.0-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Array,Female Sockets 800μm 2 52pin 7mm,10mm,12mm 5mm 250nm 金 SMD,P=0.8mm 贴片安装 28.37mm(长度)*4.6mm(高度)
供应商型号: 3665421
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-026-05.0-L-D-A-K-TR

QRF8-026-05.0-L-D-A-K-TR概述


    产品简介


    QRF8系列高密度插针插座组件
    QRF8系列是一款由Samtec公司设计并制造的高密度插针插座组件,专为高速传输和高可靠性连接而设计。它广泛应用于电信、计算机网络、数据中心、军事和航空航天等领域,以满足复杂和严苛的应用需求。

    技术参数


    - 产品型号:QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX
    - 尺寸规格:
    - 高度:4.60 mm (0.181 in)
    - 宽度:24.80 mm (0.976 in)
    - 厚度:1.25 mm (0.049 in)
    - 接触材料:铍铜(BeCu)
    - 接地平面材料:磷青铜(Phos Bronze)
    - 引脚布局:最多支持52个位置
    - 镀层规格:
    - 轻选金/雾面锡(10μ"):-L
    - 选择金/雾面锡(30μ"):-S
    - 包装方式:
    - 托盘包装:默认
    - 带卷和盘式包装:-TR
    - 完整卷盘式包装:-FR
    - 工作环境:
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:0%至85%

    产品特点和优势


    1. 高密度连接:QRF8系列具有极高的引脚密度,能够在有限的空间内提供更多的连接点,适用于空间受限的应用场合。
    2. 高速传输:采用高品质的接触材料和先进的工艺,确保信号传输的稳定性和高速率。
    3. 耐久性强:磷青铜制成的接地平面提高了整体结构的机械强度和耐用性,适合恶劣环境下的长期使用。
    4. 灵活的镀层选项:用户可以根据具体需求选择不同类型的镀层,以实现最佳的电气特性和防腐性能。
    5. 兼容性好:支持多种包装方式,能够适应不同的生产流程和使用环境。

    应用案例和使用建议


    应用案例:
    QRF8系列广泛应用于高性能服务器、路由器、交换机以及军事通信系统。例如,在一个典型的服务器应用场景中,QRF8系列插座可以被用于主板与内存条之间的高速数据传输。
    使用建议:
    - 确保插座安装时对齐正确,避免不必要的机械应力。
    - 在组装过程中注意保护镀层,避免刮擦或损伤。
    - 遵循制造商推荐的焊接温度和时间,确保焊点的质量和可靠性。

    兼容性和支持


    QRF8系列与Samtec公司的其他QRM8系列产品完全兼容,可以无缝集成到现有的系统中。同时,Samtec提供了全面的技术支持和服务,包括详细的安装指南、故障排除手册以及在线技术支持,帮助客户解决各种应用问题。

    常见问题与解决方案


    1. 问:插座在安装后出现松动怎么办?
    - 答:检查插座和母板上的定位孔是否对齐。必要时可以调整安装位置,确保插座安装牢固。
    2. 问:焊接过程中出现不良焊点如何处理?
    - 答:请严格按照焊接温度和时间的要求进行操作。如果焊点不理想,可以重新焊接或者联系技术人员获取进一步指导。

    总结和推荐


    QRF8系列高密度插针插座组件凭借其卓越的性能、稳定的电气特性和广泛的适用性,成为了众多高端应用的理想选择。无论是对于追求高性能的数据中心还是需要高可靠性的军事和航空航天项目,QRF8系列都能提供出色的解决方案。我们强烈推荐这一产品给需要高性能连接解决方案的用户。

QRF8-026-05.0-L-D-A-K-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 5mm
针脚数 52pin
接合堆叠高度 7mm,10mm,12mm
触头镀层厚度 250nm
类型 Array,Female Sockets
长*宽*高 28.37mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
