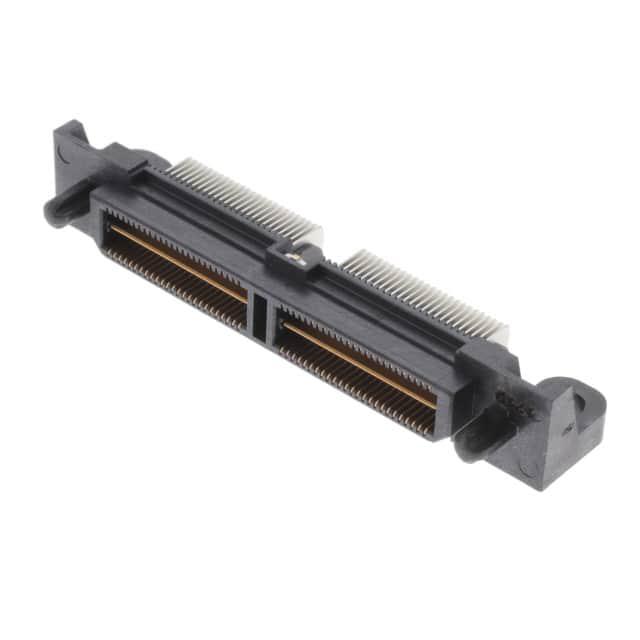

QTS-050-01-F-D-RA-WT

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 100pin 9.42mm 76nm 金 SMD,P=0.64mm,卧贴 贴片安装 54.73mm(长度)*15.37mm(高度)
供应商型号: 200-QTS05001FDRAWT
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-050-01-F-D-RA-WT

QTS-050-01-F-D-RA-WT概述


    产品简介


    本手册详细介绍了由Samtec公司生产的电子元器件——QTS-XXX-XX-XXX系列。这款电子元器件主要采用双行直角端子设计,主要用于电路板(PCB)连接。该系列的产品适用于广泛的电子应用领域,包括但不限于通讯设备、工业自动化、计算机外围设备以及消费电子产品。

    技术参数


    尺寸规格:
    - 针脚样式:-01(板厚1.57mm),-02(板厚2.36mm)
    - 端子间距:0.080英寸(2.03mm)
    - 接触高度:0.094英寸(2.38mm)
    电气特性:
    - 插拔力:最小5盎司
    - 操作温度范围:通常为-40°C到+85°C
    - 工作电压:最高可达250V
    安装选项:
    - -RA:直角安装
    - -WT:焊接端子
    - -LS1/-LS2:锁定螺钉
    - -P:贴片式安装盘
    - -SP:焊锡引脚
    物理属性:
    - 绝缘材料:LCP,颜色黑色
    - 终端、焊接端子及接地平面材料:磷青铜
    - 螺丝材质:钢

    产品特点和优势


    QTS-XXX-XX-XXX系列的最大特点是其高可靠性和耐用性。-WT选项确保了终端的牢固性,同时允许更高的插拔力。-LS1和-LS2选项提供了额外的安全锁定机制,提高了电路连接的稳定性。此外,其黑色LCP绝缘层不仅增强了外观一致性,也提供了卓越的电绝缘性能。

    应用案例和使用建议


    该系列产品广泛应用于多种场合,如服务器机房的网络交换设备、工厂自动化的控制系统,以及各类电子设备中的电源模块连接。对于需要频繁插拔的场合,建议优先考虑带有锁定螺钉的版本,以提高连接稳定性。同时,在高温或振动环境中使用时,-WT选项可以显著增强其可靠性。

    兼容性和支持


    QTS-XXX-XX-XXX系列的安装选项提供了广泛的兼容性,可以与市场上多数类型的电路板匹配。Samtec公司提供全面的技术支持服务,包括详尽的安装指南、故障排除文档以及客户支持热线。另外,对于已有的客户,Samtec还提供特定型号的定制服务。

    常见问题与解决方案


    问题1:如何处理连接时的松动?
    - 解决办法:首先检查是否正确选择了适合的安装选项。如果仍然存在问题,可以尝试增加锁定螺钉的紧固度或者选择-LS2选项来进一步加强固定。
    问题2:接触电阻不稳定怎么办?
    - 解决办法:检查终端表面是否清洁且无腐蚀。如有必要,可重新加工或更换新的终端组件。

    总结和推荐


    QTS-XXX-XX-XXX系列以其高可靠性、多功能性和良好的兼容性成为市场上的佼佼者。针对不同应用需求,它提供了丰富的选项配置。无论是工业级应用还是消费电子产品,都是理想的选择。强烈推荐给对产品质量有严格要求的应用场景。

QTS-050-01-F-D-RA-WT参数

参数
间距 640μm
排数 2
触头镀层
板上高度 9.42mm
针脚数 100pin
接合堆叠高度 -
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 54.73mm(长度)*15.37mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-050-01-F-D-RA-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-050-01-F-D-RA-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-050-01-F-D-RA-WT QTS-050-01-F-D-RA-WT数据手册

QTS-050-01-F-D-RA-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.7095 ¥ 141.1953
10+ $ 15.2388 ¥ 128.7679
54+ $ 14.1264 ¥ 119.3681
108+ $ 11.9124 ¥ 97.8637
252+ $ 9.8175 ¥ 82.9579
504+ $ 8.2425 ¥ 69.6491
1008+ $ 6.804 ¥ 57.4938
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 141.19
