QMS-026-05.75-L-D-PC4

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排针, QMS系列, 直角, 表面
供应商型号: QMS-026-05.75-L-D-PC4
供应商: Master
标准整包数: 5

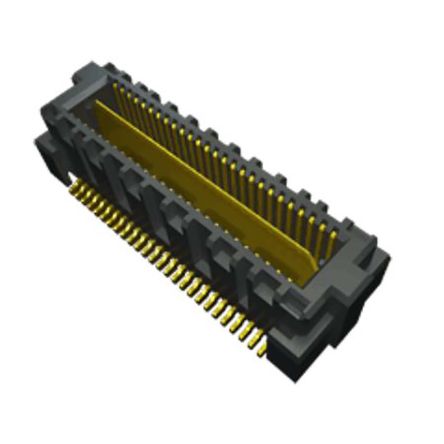

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-05.75-L-D-PC4

QMS-026-05.75-L-D-PC4概述


    产品简介


    本文介绍的是由Samtec公司生产的电子元器件——多种组合式连接器。这些连接器广泛应用于各种电子设备中,如通信设备、计算机系统、工业自动化控制设备等。连接器具有多排设计,能够实现信号和电源的有效传输,并提供多种规格和配置选择以适应不同的应用需求。

    技术参数


    - 尺寸单位:除非另有说明,所有尺寸均以英寸为单位。
    - 厚度规格:连接器板厚分别为0.062英寸(-PC4和-PC8)和0.093英寸(-PT4和-PT8)。
    - 引脚数量:可选的引脚排列方式包括-026, -052, -078, -104, 和-130(注:部分规格未被工具化)。
    - 材料与绝缘体:绝缘体材料采用LCP,符合UL 94V-0标准;颜色为黑色。终端和接地平面则采用磷青铜。
    - 镀层选项:金镀层厚度为30μ英寸或10μ英寸,而锡镀层采用雾面处理。连接区域和尾部的镀层有所不同。

    产品特点和优势


    这些连接器的主要优势在于其高度灵活的设计,允许用户根据具体应用需求进行定制。多种厚度和引脚排列方式的选择提供了极高的灵活性。此外,它们还具备优异的机械强度和可靠的电性能,能够在恶劣环境下长时间稳定工作。

    应用案例和使用建议


    这些连接器特别适合需要高密度布线的场合,例如数据中心的交换机、服务器主板以及移动通信基站等。在使用时,建议关注环境温度和湿度的变化对连接器性能的影响,并确保适当的安装工艺以防止潜在的故障点。

    兼容性和支持


    Samtec公司为这些连接器提供了广泛的兼容性和全面的技术支持服务。它们可以轻松地与其他标准组件整合,并且在装配过程中会得到相应的指导和培训。此外,Samtec还提供了详尽的文档资料和技术支持,确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题一:如何确定最佳的连接器型号?
    - 解决方案:建议依据应用的具体要求(如电流负载、信号速度、工作温度范围等),结合产品规格表来选定最合适的型号。

    - 问题二:如何避免安装过程中的错误?
    - 解决方案:严格按照安装手册的操作步骤执行,必要时可寻求专业技术人员的帮助或参考官方提供的视频教程。

    总结和推荐


    综上所述,Samtec公司的这些连接器凭借其灵活的设计、优异的性能及可靠的支持服务,在众多领域展现出强大的市场竞争力。无论是对于初次接触此类产品的工程师还是经验丰富的专业人士,它们都是理想的选择。强烈推荐在相关项目中采用这类连接器。

QMS-026-05.75-L-D-PC4参数

参数
板上高度 5.76mm
针脚数 52pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
长*宽*高 34.54mm*682mm*7.52mm
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-026-05.75-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-026-05.75-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-026-05.75-L-D-PC4 QMS-026-05.75-L-D-PC4数据手册

QMS-026-05.75-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 14.9766 ¥ 124.5242
25+ $ 13.9629 ¥ 116.0957
56+ $ 10.6742 ¥ 88.7046
112+ $ 9.6005 ¥ 78.6185
280+ $ 7.807 ¥ 63.9316
504+ $ 7.691 ¥ 62.9812
1008+ $ 7.691 ¥ 62.9812
库存: 75
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 622.62
