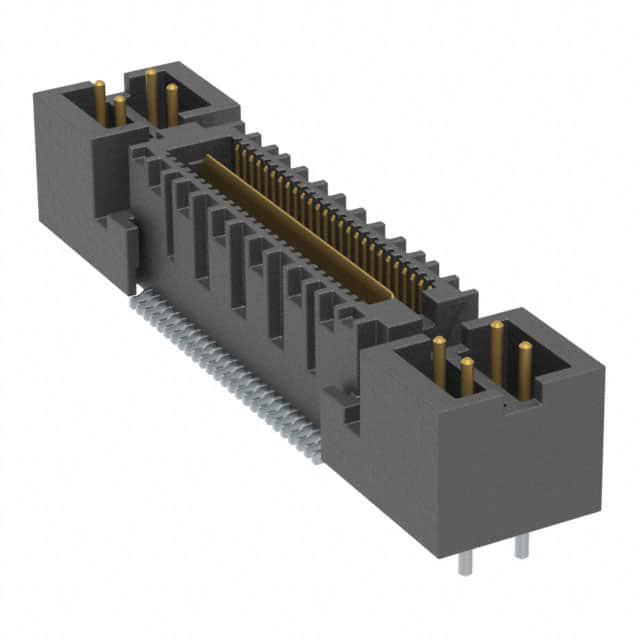

QMS-026-06.75-L-D-PC4

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 52pin 11mm,13mm 6.73mm 250nm 金 贴片安装,通孔安装 34.55mm(长度)*7.52mm(高度)
供应商型号: 200-QMS02606.75LDPC4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-06.75-L-D-PC4

QMS-026-06.75-L-D-PC4概述

    电子元器件产品技术手册概述



    产品简介



    本文将介绍Samtec公司的QMS系列电子元器件,这是一款高性能的高密度连接器,适用于高速信号传输、电源传输和射频(RF)应用。QMS系列产品具备多种配置选项,如电源选项、射频选项和金属平面设计,以满足不同应用的需求。


    技术参数



    | 参数 | 规格 |
    |------|------|
    | 连接器型号 | QMS–078–05.75–L–D–RF1,QMS–052–06.75–L–D–PC4 |
    | 接触电阻 | ≤ 20 mΩ |
    | 绝缘材料 | 液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 镀层 | Au over 50 µ" (1.27 µm) Ni (Tin on Ground Plane Tail) |
    | 额定电流 | 信号接触:2.6A/针 (2个针供电),电源接触:4.0A/针 (每端4个针供电),接地平面:15.7A/接地平面 (1个接地平面供电) |
    | 额定电压 | 300 VAC,与QFS配合使用 |
    | 工作温度范围 | -55°C 至 +125°C |
    | RoHS合规性 | 是 |


    产品特点和优势



    QMS系列产品具有以下优势:
    - 高可靠性:通过严格的测试,确保在恶劣环境下仍能稳定运行。
    - 多功能性:可选的电源、射频及接地平面设计使其适用于多种应用。
    - 高速传输:支持高达300 VAC的额定电压,能够处理高速信号传输需求。
    - 高温稳定性:能够在-55°C至+125°C的宽温度范围内正常工作。
    - 快速更换:支持带状包装(Tape & Reel),方便自动化生产和库存管理。


    应用案例和使用建议



    QMS系列产品适用于各种应用场景,例如高速数据传输系统、无线通信设备、工业控制设备等。为了确保最佳性能,建议根据具体应用选择合适的插头样式和连接器数量。此外,对于板间堆叠的应用,推荐联系Samtec公司获取更多技术支持。


    兼容性和支持



    QMS系列产品与QFS系列连接器兼容,适用于多种应用场景。Samtec公司提供全面的技术支持和服务,包括在线资源、应用指南和定制化解决方案。


    常见问题与解决方案



    - 问题1:无法实现高频信号传输。
    - 解决方案:检查连接器的信号接触是否正确安装并确保接触良好。
    - 问题2:信号干扰严重。
    - 解决方案:增加屏蔽措施,或者选择带有屏蔽功能的连接器。
    - 问题3:接触不良。
    - 解决方案:检查镀层质量和连接器是否受到污染,必要时进行清洁处理。


    总结和推荐



    综上所述,QMS系列产品以其高可靠性、多功能性和高速传输能力,在众多应用场景中表现出色。特别是针对高速数据传输和电源传输需求,QMS系列产品是理想的选择。鉴于其出色的性能和广泛的适用范围,我们强烈推荐使用此产品。

    ---

QMS-026-06.75-L-D-PC4参数

参数
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 6.73mm
针脚数 52pin
接合堆叠高度 11mm,13mm
触头镀层厚度 250nm
长*宽*高 34.55mm(长度)*7.52mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
