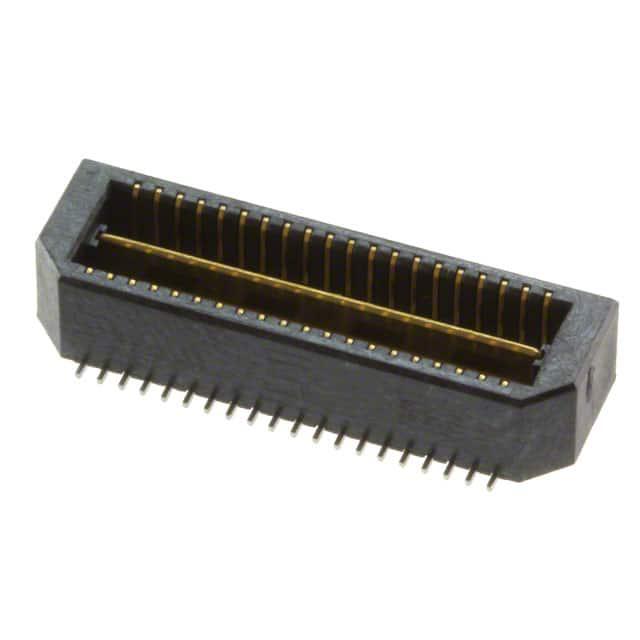

QTE-020-01-L-D-A-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针, QTE系列, 直角, 表面
供应商型号: 200-QTE02001LDATR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-01-L-D-A-TR

QTE-020-01-L-D-A-TR概述


    产品简介


    本文档描述的是由Samtec公司生产的QTE-XXX-XX-XXX-D-XXX-X-XX电子元器件。该产品是一种双排高密度终端组装件,适用于各种电路设计中的连接需求。QTE-XXX-XX-XXX-D-XXX-X-XX广泛应用于通信设备、计算机系统、工业自动化和消费电子产品等领域。

    技术参数


    - 针间距:根据具体型号可选0.2英寸至1.0英寸。
    - 终端数量:每行最多100个终端(具体取决于型号)。
    - 包装选项:包含盘装(最大60个位置)、带状和卷盘(最大60个位置)以及特定型号的导轨安装。
    - 材料:绝缘体为LCP,UL94V-0阻燃等级;终端材质为磷青铜,接地平面材质同样为磷青铜。
    - 安装选项:包含多种锁紧方式,如锁定夹、导轨引导、摩擦锁等。
    - 镀层选项:可选择3微英寸闪金镀层、轻金镀层、重金镀层或特殊选择性电镀等。
    - 环境适应性:工作温度范围为-40°C到+85°C。

    产品特点和优势


    1. 高密度设计:QTE-XXX-XX-XXX-D-XXX-X-XX通过优化空间利用实现了高密度连接,特别适合空间受限的应用场合。
    2. 丰富的配置选项:提供多种不同的镀层选项和安装方式,可根据不同应用需求进行灵活选择。
    3. 优秀的机械强度:磷青铜材质的终端和接地平面提供了卓越的物理稳定性和可靠性。
    4. 高效生产:通过标准的模具制造工艺确保了产品的高质量和一致性。
    5. 多样化应用场景:广泛应用于通信、计算机、工业和消费电子等多个行业,具有很强的通用性和适应性。

    应用案例和使用建议


    1. 通信设备:如路由器、交换机等设备的背板连接,可以有效减少占用的空间并提高信号传输质量。
    2. 计算机系统:用于服务器、工作站等内部连接,确保高效的电流传输和数据通信。
    3. 工业自动化:适用于工业控制系统的接口连接,提升设备的整体可靠性和效率。
    4. 消费电子产品:如电视、游戏机等家用设备中的组件连接,实现更好的信号处理能力。
    使用建议:
    - 在使用过程中注意选择适当的安装方式以确保稳定可靠的连接。
    - 定期检查并清洁终端和连接部位,保持良好的接触状态。
    - 确保正确设置焊接参数以避免焊接过程中对终端造成损伤。

    兼容性和支持


    QTE-XXX-XX-XXX-D-XXX-X-XX与市场上大多数标准设备具有良好的兼容性,能够方便地集成到现有的系统中。Samtec公司为用户提供全面的技术支持和售后服务,包括但不限于产品咨询、技术指导、故障排查和维修服务。同时,还提供了详尽的产品手册和技术文档供用户参考。

    常见问题与解决方案


    1. 问题:插入力过高,难以手动插入终端。
    - 解决方案:使用正确的插入工具,确保按照制造商的指引操作。
    2. 问题:终端松动或脱落。
    - 解决方案:检查是否选择了正确的安装选项,例如锁定夹或导轨引导,以增强终端的稳定性。
    3. 问题:终端外观受损或变形。
    - 解决方案:在焊接前仔细检查终端,确保焊接过程中的温度和时间控制得当。

    总结和推荐


    QTE-XXX-XX-XXX-D-XXX-X-XX是一款高度可靠的电子元器件,凭借其高密度设计、丰富配置选项和优良的机械性能,能够满足多种应用场景的需求。对于需要高性能连接解决方案的客户而言,它是一个理想的选择。考虑到其卓越的功能特性和广泛的适用性,我们强烈推荐使用QTE-XXX-XX-XXX-D-XXX-X-XX来提升您的系统性能和可靠性。

QTE-020-01-L-D-A-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 40pin
接合堆叠高度 5mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-020-01-L-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-L-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-01-L-D-A-TR QTE-020-01-L-D-A-TR数据手册

QTE-020-01-L-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9575 ¥ 58.7909
10+ $ 6.314 ¥ 53.3533
25+ $ 5.9292 ¥ 50.1017
50+ $ 5.5728 ¥ 47.0902
100+ $ 4.698 ¥ 39.6981
450+ $ 4.5675 ¥ 38.5954
900+ $ 3.8745 ¥ 32.7395
1800+ $ 3.2445 ¥ 27.416
库存: 491
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.79
