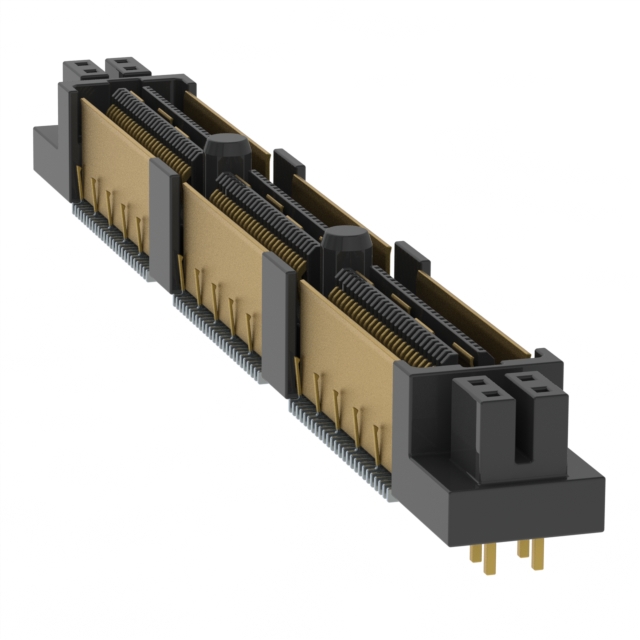

QFSS-078-04.25-L-D-PC4-P

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 164pin 11mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 76.89mm(长度)*8.13mm(高度)
供应商型号: UA-QFSS-078-04.25-L-D-PC4-P
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-078-04.25-L-D-PC4-P

QFSS-078-04.25-L-D-PC4-P概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册介绍的产品是QFSS和QMSS两种类型的板对板连接器。它们主要用于电子设备的信号传输和电源连接。QFSS适用于需要较少引脚数量的应用场合,而QMSS则适用于需要更多引脚的应用需求。这两种连接器广泛应用于通信、计算机、医疗设备、工业控制等领域。

    2. 技术参数


    以下是QFSS和QMSS连接器的技术参数和性能指标:
    | 参数 | QFSS | QMSS |
    |
    | 引脚数量(每行) | 04.25 (52总引脚数/40信号+12接地屏蔽) | 06.75 (52总引脚数/40信号+12接地屏蔽) |
    | 引脚对数 | 16对 | 16对 |
    | 镀层选项 | Au over 50 µ" (1.27 µm) Ni (Tin on Ground Plane Tail) | Au over 50 µ" (1.27 µm) Ni (Tin on Ground Plane Tail) |
    | 接触面镀层 | Au | Au |
    | 引脚尾部镀层 | Matte Tin | Matte Tin |
    | 工作温度范围 | -55°C 到 +125°C | -55°C 到 +125°C |
    | 电压等级 | 300 VAC | 300 VAC |

    3. 产品特点和优势


    QFSS和QMSS连接器具有以下几个显著特点和优势:
    - 高可靠性:采用液态晶体聚合物绝缘材料和磷青铜终端、接地平面及屏蔽材料,保证了连接器的稳定性和耐用性。
    - 高密度引脚布局:每行的引脚数量较高,适合需要高密度信号传输的应用场合。
    - 多种镀层选项:提供金和锡镀层,可根据不同应用场景选择最合适的材料。
    - 宽工作温度范围:能够在极端环境下保持稳定的性能,适用于恶劣的工作环境。

    4. 应用案例和使用建议


    - 通信设备:QFSS和QMSS连接器可应用于通信设备中的高速数据传输模块。
    - 计算机系统:用于计算机主板和其他扩展卡之间的连接。
    - 医疗设备:因其高可靠性,适用于医疗设备中对信号稳定性要求较高的场合。
    使用建议:
    - 在设计电路时,应注意引脚布局和信号完整性,以确保最佳传输效果。
    - 选择适当的镀层材料,以满足特定应用的需求。
    - 在极端环境下使用时,注意防护措施,确保连接器正常工作。

    5. 兼容性和支持


    QFSS和QMSS连接器与各种标准板对板连接器兼容,方便集成到现有的电子系统中。Samtec公司提供了详尽的技术支持和售后服务,客户可以通过官方网站获取更多的产品信息和技术文档。

    6. 常见问题与解决方案


    - Q:连接器无法正确插拔?
    - A: 检查插头和插座的清洁度,确保没有灰尘或异物影响插拔。
    - Q:信号传输不稳定?
    - A: 确认引脚排列正确且无短路现象,检查焊点是否有虚焊情况。
    - Q:工作温度超出规定范围?
    - A: 使用适当的散热装置或更换更适合工作温度范围的连接器。

    7. 总结和推荐


    总体而言,QFSS和QMSS连接器在信号传输和电源连接方面表现出色,具有高度的可靠性和稳定性。它们广泛适用于通信、计算机、医疗设备等多个领域,非常适合需要高密度引脚布局和良好信号完整性的应用场景。因此,强烈推荐在这些领域使用QFSS和QMSS连接器。
    如需进一步了解具体规格和技术参数,请访问Samtec官方网站查看完整的工程打印文档。

QFSS-078-04.25-L-D-PC4-P参数

参数
针脚数 164pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
长*宽*高 76.89mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFSS-078-04.25-L-D-PC4-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFSS-078-04.25-L-D-PC4-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFSS-078-04.25-L-D-PC4-P QFSS-078-04.25-L-D-PC4-P数据手册

QFSS-078-04.25-L-D-PC4-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.5184 ¥ 331.164
100+ $ 27.9737 ¥ 234.4194
250+ $ 24.0152 ¥ 201.2476
500+ $ 20.1836 ¥ 169.1389
832+ $ 17.0633 ¥ 142.9906
库存: 0
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
