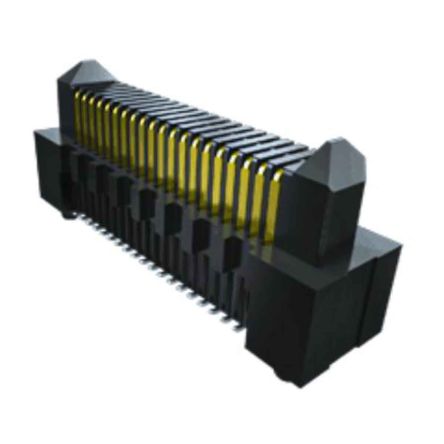

ERM8-025-08.0-L-DV-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距50p双排排针, ERM8系列, 垂直
供应商型号: ERM8-025-08.0-L-DV-TR
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-025-08.0-L-DV-TR

ERM8-025-08.0-L-DV-TR概述


    产品简介


    本产品为一种高性能电子连接器,型号为ERM8系列。这些连接器主要用于高密度电路板上的信号传输,适用于各种工业和消费电子产品。ERM8系列连接器的主要功能包括提供可靠的电接触、减少信号干扰、增强信号完整性,从而提高整个系统的稳定性和可靠性。

    技术参数


    - 引脚数(每行):可选配置包括005, 010, 011, 013, 020, 025, 030, 035, 040, 049, 050, 060, 070, 075, 和100(仅限-09.0引脚样式)。
    - 引脚样式:多种选项,包括2mm、3mm、5mm、8mm和9mm。
    - 电镀规范:可以选择金/锡电镀(轻选金,铜尾)、金/锡电镀(重选金,铜尾)以及双垂直引脚设计(DV)。
    - 排结构选项:可选双排或多排,每排支持热插拔差分对、锁闩和屏蔽选项。
    - 材料:绝缘体材料为液晶聚合物(LCP),颜色为黑色;终端材料为磷青铜;锁闩材料为铍铜;屏蔽材料也为磷青铜。

    产品特点和优势


    1. 高可靠性:采用磷青铜和铍铜材料制成,确保了长期使用中的可靠性和耐用性。
    2. 高性能信号传输:通过选用合适的引脚样式和电镀方式,实现了优异的信号传输性能,降低信号干扰。
    3. 多功能性:可根据不同应用需求选择不同的排结构选项,如锁闩和屏蔽功能,提高了其适用范围。
    4. 热插拔支持:特定配置支持热插拔,适合需要频繁插拔的工业应用。

    应用案例和使用建议


    应用案例
    ERM8系列连接器广泛应用于工业自动化、电信设备、数据中心和汽车电子等领域。例如,在工业自动化领域,ERM8连接器可以用于机器人控制板之间的信号传输,保证高可靠性;在电信设备中,它可以用于服务器之间的高速数据传输。
    使用建议
    1. 选择合适的引脚数:根据具体应用场景选择合适的引脚数和排列方式,以满足信号传输的需求。
    2. 正确安装:严格按照制造商的指南进行安装,确保每个引脚正确插入到对应的插座中,避免接触不良。
    3. 注意环境适应性:确保安装环境符合产品的工作温度范围,防止过热或过冷导致的损坏。

    兼容性和支持


    - 兼容性:ERM8系列连接器可以与其他标准电子元器件兼容,适合集成到现有的系统中。
    - 支持和服务:Samtec公司提供了详尽的技术支持文档和客户咨询服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 信号传输不稳定:检查连接器的电镀层是否有损伤,重新焊接或者更换连接器。
    2. 接触不良:检查引脚是否完全插入到插座中,必要时清洁引脚和插座接口。
    3. 过热问题:确保安装环境符合产品的工作温度范围,适当调整散热措施。

    总结和推荐


    综上所述,ERM8系列连接器凭借其高可靠性、多功能性和广泛的适用范围,是许多高要求电子应用的理想选择。推荐在高密度电路板设计和高可靠性要求的应用场合中使用。如果您正在寻找一个能应对复杂环境挑战的解决方案,ERM8系列连接器将是一个值得信赖的选择。

ERM8-025-08.0-L-DV-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 8.91mm
针脚数 50pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
长*宽*高 26mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
