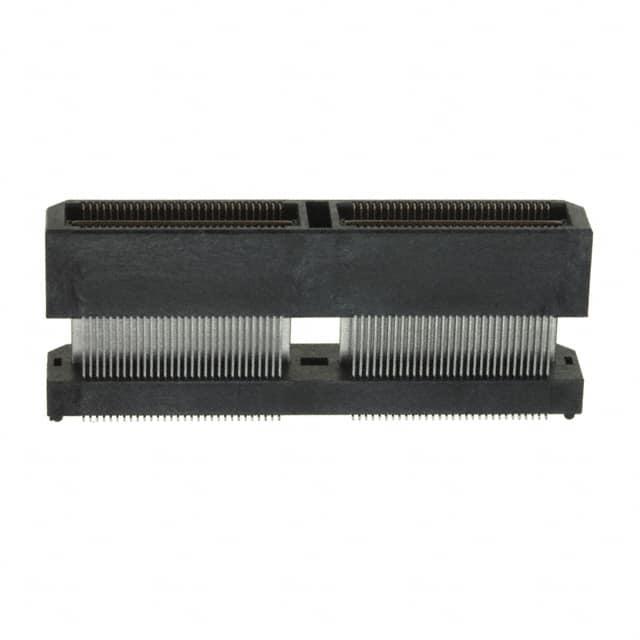

QTH-060-04-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 表面
供应商型号: N-QTH-060-04-L-D-A
供应商: 云汉优选
标准整包数: 1

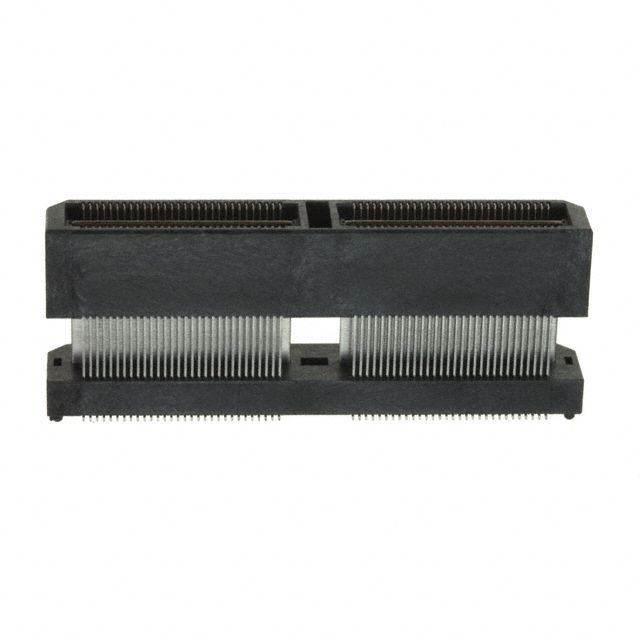

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-04-L-D-A

QTH-060-04-L-D-A概述

    电子元器件产品技术手册:QTH系列终端组装

    1. 产品简介


    QTH系列是一款设计精良的高密度双排高速终端组装(HS Terminal Assembly),主要用于提供高性能连接解决方案。这些终端组件适用于广泛的工业和消费电子产品中,特别是对空间效率和可靠性有较高要求的应用场合。QTH系列提供了多种选项,以满足不同用户的需求,确保了在各类设备中的卓越性能。

    2. 技术参数


    - 型号命名:QTH-XXX-XX-X-D-XXX-XX-X-XX
    - 引脚数:可选配置包括每行030、060、090、120、150个位置(根据具体应用需求选择)
    - 行间距规格:可以选择双行配置(-D选项)
    - 镀层规格:
    - -F: 3 µ''选择性金在接触区,铜锡合金在尾部
    - -L: 10 µ''选择性金在接触区,铜锡合金在尾部
    - -H: 30 µ''金在接触区,3 µ''金在尾部
    - -C: 50 µ''选择性金在接触区,铜锡合金在尾部
    - 引脚样式:提供-01至-10多种选项
    - 包装选项:提供托盘(-BLANK)和带状卷轴(-TR、-FR)
    - 材料:绝缘体采用LCP UL94V-0黑色材料,接头和接地平面使用磷青铜材料

    3. 产品特点和优势


    QTH系列终端组装具有以下优势:
    - 高可靠性:所有设计均考虑到了高可靠性和耐用性,能够在极端环境下长期稳定运行。
    - 灵活配置:提供了丰富的引脚配置和镀层选项,用户可以根据具体应用选择最合适的配置。
    - 节省空间:双排结构设计使得终端组装可以更加紧凑地安装在有限的空间内,非常适合高密度连接应用。
    - 易于操作:支持多种插拔锁机制(如摩擦锁、锁定夹等),方便用户的安装和拆卸操作。
    - 多样化的连接方式:多种引脚样式和长度选择,能够适应不同的电路设计需求。

    4. 应用案例和使用建议


    QTH系列终端组装广泛应用于各种电子设备和系统中,例如工业控制设备、计算机硬件、通信设备和医疗仪器等。以下是一些具体的使用场景和建议:
    - 工业自动化:在需要高度可靠的信号传输系统中,QTH系列终端组装因其稳定的连接性能和高抗干扰能力而备受青睐。
    - 汽车电子:在车辆内部的各种传感器和控制模块之间进行信号传输时,可以选用QTH系列终端组装以提高系统的整体可靠性。
    - 消费电子产品:在设计需要高度集成的小型设备时,QTH系列终端组装的紧凑设计和高灵活性使其成为理想的选择。

    5. 兼容性和支持


    QTH系列终端组装提供了多种选项以增加其兼容性。例如,可以使用QTHH系列作为高密度选项,并且可以通过选择不同的镀层来满足不同的电气需求。此外,厂商还提供了详细的使用指南和支持文档,帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    以下是用户在使用QTH系列终端组装过程中可能会遇到的一些常见问题及其解决方案:
    - 问题1:引脚与插座无法正确插入
    - 解决方法:检查引脚和插座是否对齐,确保没有变形或损坏。必要时可以使用放大镜仔细检查每个引脚。
    - 问题2:引脚松动
    - 解决方法:确认是否已正确安装锁定机构,例如摩擦锁或锁定夹。如果锁定机构正常工作但仍存在问题,可能需要检查引脚是否弯曲。
    - 问题3:导电不良
    - 解决方法:检查镀层是否完整,确保没有氧化或污染。如果发现问题,需要重新安装或更换引脚组件。

    7. 总结和推荐


    综上所述,QTH系列终端组装是一款功能强大且高度可靠的连接解决方案,尤其适合需要在高密度环境下实现稳定连接的场合。通过其多样化的产品配置和优异的性能表现,QTH系列无疑成为了众多电子设备制造商的首选。如果你正在寻找一款高效、可靠并且具有良好性价比的连接器产品,QTH系列绝对值得你考虑。

QTH-060-04-L-D-A参数

参数
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 120pin
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-060-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-04-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-04-L-D-A QTH-060-04-L-D-A数据手册

QTH-060-04-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
