首页  >  产品百科  >  QTH-120-02-L-D-A-K

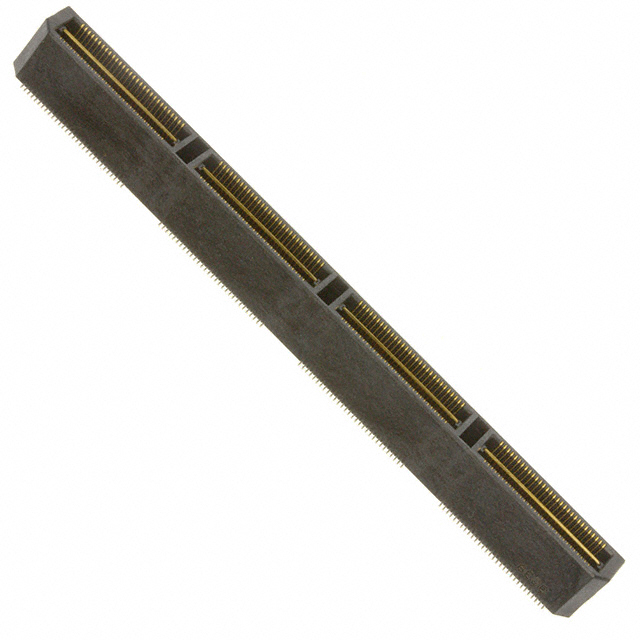

QTH-120-02-L-D-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 240pin 8mm 7.26mm 250nm 金 SMD,P=0.5mm 贴片安装 80mm(长度)*7.11mm(高度)
供应商型号: QTH-120-02-L-D-A-K
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-02-L-D-A-K

QTH-120-02-L-D-A-K概述


    产品简介


    本文档详细介绍了Samtec公司的一款高性能电子连接器——QTH-30系列。此连接器属于高密度双排结构,广泛应用于计算机、通信设备、医疗设备、工业自动化系统及消费电子等领域。它通过精密的设计提供稳定可靠的电气连接,满足不同应用场景的需求。

    技术参数


    以下是QTH-30系列的主要技术规格:
    - 引脚数:每行可选30、60、90、120、150个位置(具体依行间距而定)
    - 行间距:分为-030、-060、-090、-120、-150(具体依行间距而定)
    - 插针长度:标准长度为0.168英寸,另有多种可选长度
    - 电镀规格:提供3μ”选择性金,磨砂锡尾(-F);10μ”选择性金,磨砂锡尾(-L);30μ”金,3μ”金尾(-H);50μ”选择性金,磨砂锡尾(-C)
    - 材料:绝缘体采用LCP UL94V-0级,颜色为黑色;端子及接地平面采用磷青铜
    - 包装:支持盘装、带卷和全卷形式

    产品特点和优势


    QTH-30系列连接器具有以下显著特点:
    - 高密度设计:适合紧凑空间安装,支持多位置排列
    - 多样化配置:可灵活选择不同的引脚数量、行间距及电镀规格以适应不同需求
    - 稳固锁定机制:提供多种锁定选项,如摩擦锁、卡扣锁及导向柱等,确保连接稳定性
    - 卓越的机械和电气性能:具有较高的推拔力和电气接触力,适用于严苛环境下的应用
    - 优良的兼容性:可与同系列其他型号兼容,便于系统的扩展与升级

    应用案例和使用建议


    应用案例
    QTH-30系列连接器已被成功应用于多个领域,例如:
    - 服务器主板:为高密度的CPU和内存插槽提供稳定的连接
    - 电信设备:在密集布线环境中实现可靠的数据传输
    - 工业自动化控制板:在恶劣环境下保障信号的连续性和可靠性
    使用建议
    - 在高振动环境下使用时,建议搭配摩擦锁或卡扣锁来增强机械稳固性
    - 考虑到电镀材质的不同可能会影响连接器的使用寿命和电气性能,用户应根据具体的应用需求选择合适的电镀选项
    - 建议定期进行检查和维护,特别是在高湿度或腐蚀性环境中长时间运行后

    兼容性和支持


    QTH-30系列连接器设计考虑到了与其他设备的兼容性。通过与同系列其他型号的组合,用户可以轻松实现不同规格连接器之间的互换和扩展。Samtec公司为用户提供全面的技术支持和售后保障服务,包括产品定制、安装指导和技术咨询等。

    常见问题与解决方案


    问题1:引脚无法正确插入
    解决方案:检查引脚长度和孔位尺寸是否匹配,必要时请调整相关设置或更换合适的连接器型号。
    问题2:接触电阻过高
    解决方案:检查电镀规格是否符合要求,确保良好的电气接触。如果需要,可重新处理电镀层。
    问题3:锁定机构失效
    解决方案:确认所使用的锁定选项与连接器型号匹配,且按照正确的步骤安装。如问题持续存在,请联系技术支持获取进一步帮助。

    总结和推荐


    总体而言,QTH-30系列连接器凭借其高密度设计、多样化配置和卓越的机械电气性能,在众多领域展现出极高的实用价值和市场竞争力。无论是对于初次使用者还是资深工程师,这款连接器都是值得信赖的选择。鉴于其广泛的适用性和优秀的性价比,我们强烈推荐将其作为关键部件应用于各种高可靠性要求的电子系统中。

QTH-120-02-L-D-A-K参数

参数
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 240pin
长*宽*高 80mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-120-02-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-120-02-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-120-02-L-D-A-K QTH-120-02-L-D-A-K数据手册

QTH-120-02-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
