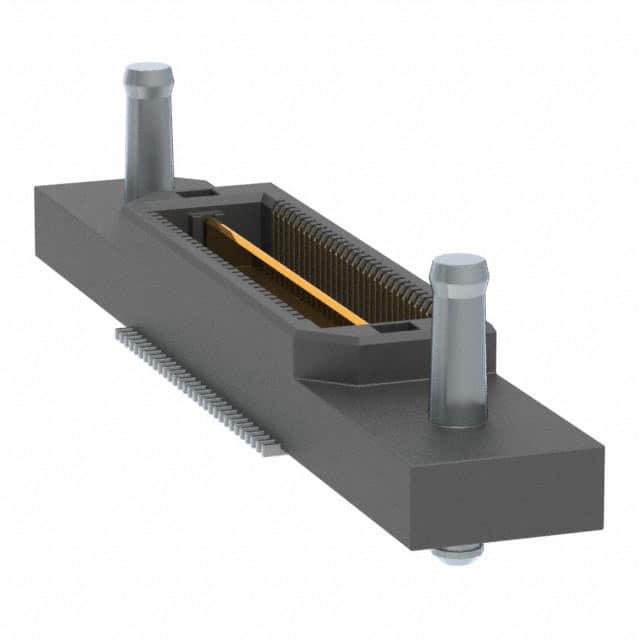

QTH-030-01-L-D-A-RT1

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH03001LDART1
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-01-L-D-A-RT1

QTH-030-01-L-D-A-RT1概述


    产品简介


    本手册介绍的是由Samtec公司设计并生产的QTH系列双排高密度终端组件(Double Row High Density Terminal Assembly)。这些组件适用于需要极高可靠性和紧凑设计的应用场景,如通信设备、数据中心、工业自动化及军事应用。QTH系列的特点是其独特的引导针(Guide Post)和摩擦锁(Friction Lock)选项,使其能够在恶劣环境中保持稳定的连接性能。

    技术参数


    - 引脚数量:-030, -060, -090, -120, -150(每行可选)
    - 行间距:双行(使用QTH-30-XX-D-XX和QTHH-30-XX-D-XX)
    - 电镀规格:
    - 选择性金3微英寸,哑光锡(尾部)
    - 选择性金10微英寸,哑光锡(尾部)
    - 金30微英寸(接触区域),3微英寸(尾部)
    - 选择性金50微英寸,哑光锡(尾部)
    - 引脚样式:-01至-10(根据表6,第3页)
    - 材料:绝缘体为LCP UL94V-0,颜色为黑色;端子和接地平面为磷青铜
    - 最大引脚伸出墙的最大偏差:0.003英寸
    - 最小推力:-01和-02样式为6盎司,其他为8盎司
    - 最小接地平面保留力:1磅

    产品特点和优势


    QTH系列终端组件拥有多个独特的优势,其中包括:
    - 引导针(Guide Posts):仅限于-01和-02引脚样式。这有助于精确对齐,提高连接可靠性。
    - 摩擦锁(Friction Locks):提供额外的机械锁定机制,确保连接稳固。
    - 多重电镀选项:提供了多种电镀规格以适应不同的电气和环境需求。
    - 高密度布局:能够在有限的空间内实现高密度连接。
    - 卓越的机械性能:通过设计增强的机械强度,确保长期稳定性能。

    应用案例和使用建议


    QTH系列终端组件适用于多种场合,如服务器机房、电信设备、工业控制系统等。这些场景要求高性能、高密度的连接解决方案。在实际应用中,应确保按照手册中的建议正确安装和维护,特别是在处理高密度连接时要特别小心避免短路。建议在实际部署前进行严格的测试和验证,以确保系统的整体可靠性。

    兼容性和支持


    QTH系列组件支持与Samtec公司其他产品兼容,例如QSH-D-GP。同时,Samtec公司提供了全面的技术支持,包括但不限于产品选型指导、安装指南和售后维护服务。用户可以通过联系Samtec公司的客户服务团队获得进一步的帮助和支持。

    常见问题与解决方案


    在使用QTH系列组件的过程中,可能会遇到以下一些问题及其相应的解决方案:
    - 问题:引脚无法正常插入或拔出
    - 解决方案:检查引脚是否有变形或损坏,必要时更换新的组件。

    - 问题:连接不稳固
    - 解决方案:确认摩擦锁或引导针是否正确安装,重新安装以确保稳固。
    - 问题:电镀失效
    - 解决方案:查看是否在安装过程中受到损伤,如果发现损坏,则需要更换新组件。

    总结和推荐


    QTH系列终端组件以其卓越的可靠性、高密度设计和丰富的选项配置,在众多应用场景中表现出色。对于那些需要在极端环境下工作的系统来说,QTH系列是一个理想的选择。因此,强烈推荐在符合上述应用场景和要求的项目中选用QTH系列终端组件。

QTH-030-01-L-D-A-RT1参数

参数
针脚数 60pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
长*宽*高 36.53mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
