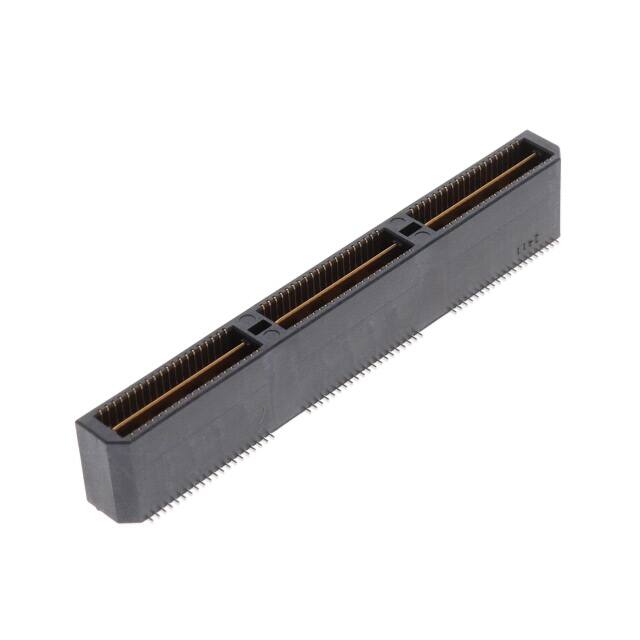

QTE-060-03-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 11mm 10.27mm 76nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 200-QTE06003FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-03-F-D-A

QTE-060-03-F-D-A概述


    产品简介


    本电子元器件为高密度双排HS终端组装,型号为QTE-20-XX-D-XX。主要用于电子连接器、线束及电路板的装配与连接,适用于需要高密度连接的应用场合,如工业控制、通信设备、汽车电子等领域。其主要功能在于提供可靠的电气连接和机械固定,确保系统正常运行。

    技术参数


    - 位置数:20、40、60、80、100(每行)
    - 行规格:单行/双行(-D选项表示双行)
    - 镀层规格:
    - 3µ" Flash Gold in Contact Area, Matte Tin on Tail
    - 10µ" Light Gold in Contact Area, Matte Tin on Tail
    - 30µ" Heavy Gold in Contact Area, 3µ" Gold on Tail
    - 50µ" Electro-polished Selective in Contact Area, Matte Tin on Tail
    - 30µ" Heavy Selective Gold in Contact Area, Tin Lead on Tail
    - 3µ" Flash Selective Gold in Contact Area, Tin Lead on Tail
    - 引脚风格:
    - 引脚长度:.1680mm至1.1510mm
    - 夹持方式:
    - 自动锁定(-LC)
    - 指导孔(-GP)
    - 螺钉固定(-SD)
    - 摩擦锁(-FL)
    - 固定选择(-RT1)
    - 卡口锁(-L)
    - 材料:
    - 绝缘体:LCP, UL94V-0;颜色:黑色
    - 端子:磷青铜
    - 接地平面:磷青铜

    产品特点和优势


    QTE-20-XX-D-XX系列的主要特点如下:
    - 高密度连接:能够实现高密度连接,适合空间有限的应用场景。
    - 可靠性能:采用磷青铜端子和接地平面,确保良好的电气和机械连接。
    - 多样化选项:提供多种锁定方式、镀层规格和引脚风格,以满足不同应用需求。
    - 高精度制造:采用先进的模具成型技术,确保每个元件尺寸的一致性和精确度。

    应用案例和使用建议


    该系列产品广泛应用于工业自动化、通信设备和汽车电子等领域。例如,在一个工业控制系统中,需要大量的信号传输线路连接,QTE-20-XX-D-XX可以实现高效的布线,同时保持高度的可靠性。在使用过程中,建议定期检查连接部位是否有松动或腐蚀现象,确保系统的长期稳定运行。此外,针对不同的应用场景,可以选择合适的锁定方式和镀层规格来提高连接器的性能。

    兼容性和支持


    QTE-20-XX-D-XX系列连接器与市面上主流的电子元件和设备兼容良好,但需要注意特定的引脚长度和行规格要求。Samtec公司提供全面的技术支持和维护服务,包括产品安装指南、故障排查和更换指导等。对于现有客户,还可以获取更多定制化的技术支持和服务。

    常见问题与解决方案


    1. 连接器不稳定:
    - 解决方法:检查是否有适当的锁定方式,如自动锁定(-LC)或摩擦锁(-FL),并确保安装到位。
    2. 腐蚀或氧化:
    - 解决方法:选择适当的镀层规格,如30µ" Heavy Gold镀层,以提高抗腐蚀性能。
    3. 插入力过大:
    - 解决方法:选择合适的引脚长度和行规格,确保连接器的插入力在可接受范围内。

    总结和推荐


    综上所述,QTE-20-XX-D-XX是一款高密度双排HS终端组装连接器,具备高可靠性、多样化配置和良好的兼容性。无论是工业自动化、通信设备还是汽车电子领域,它都能提供卓越的连接性能和稳定的运行保障。我们强烈推荐该产品用于需要高密度连接和可靠性的应用场景。

QTE-060-03-F-D-A参数

参数
排数 2
触头镀层
板上高度 10.27mm
针脚数 120pin
接合堆叠高度 11mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
