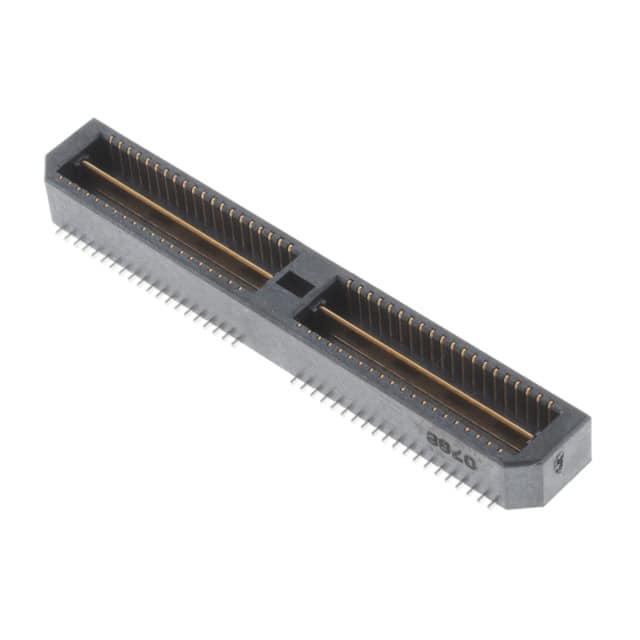

QTE-040-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: 200-QTE04001LDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-01-L-D-A-K

QTE-040-01-L-D-A-K概述


    产品简介


    QTE-20-XX-D-XX 系列双排高密度终端组装
    QTE-20-XX-D-XX 系列是一款由 SAMTEC, Inc. 生产的双排高密度终端组装产品。它主要用于各种高密度连接应用,包括电信、计算机网络、消费电子和工业控制等领域。该产品具有优异的电气性能和机械强度,可以确保稳定可靠的信号传输和电源传输。

    技术参数


    - 型号规格:QTE-20-XX-D-XX
    - 引脚数量:每行最多 100 引脚(-100 岗位型号不可用)
    - 连接方式:双排连接
    - 材料:
    - 绝缘体:LCP,UL94V-0,黑色
    - 触点:磷青铜
    - 接地平面:磷青铜
    - 表面处理:
    - 闪金电镀(3µ" 在触点区域,光亮锡在尾部)
    - 轻金电镀(10µ" 在触点区域,光亮锡在尾部)
    - 重金电镀(30µ" 在触点区域,3µ" 金在尾部)
    - 电抛光选择性金电镀(50µ" 在触点区域,光亮锡在尾部)
    - 选择性重金电镀(30µ" 在触点区域,锡铅在尾部)
    - 选择性闪金电镀(3µ" 在触点区域,锡铅在尾部)

    产品特点和优势


    - 高密度连接:每个单元可容纳多达 100 引脚,适用于高密度电路设计。
    - 机械强度:磷青铜材料保证了出色的电气和机械性能。
    - 多种表面处理选项:满足不同应用场景的需求,确保良好的接触可靠性和使用寿命。
    - 多功能选择:提供多种附件选项(如锁定夹、导轨、摩擦锁等),增强了产品的适应性和稳定性。
    - 高性能绝缘材料:LCP 材料确保长期使用下的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    - 电信基础设施:用于通信设备中的高密度连接,确保信号的高效传输。
    - 计算机网络:数据中心和服务器中常用,以支持高速数据交换。
    - 消费电子:智能手机和平板电脑中的板对板连接,确保内部组件之间的可靠通信。
    使用建议
    - 高密度设计:在需要高密度连接的应用中,应考虑使用双排设计以节省空间。
    - 环境适应性:在恶劣环境中使用时,建议选择重金电镀(如 30µ" 金电镀)以增强抗腐蚀性能。
    - 安全连接:使用锁紧机构(如锁定夹)可以确保连接的安全性,防止意外松脱。

    兼容性和支持


    - 兼容性:QTE-20-XX-D-XX 系列与其他 SAMTEC 的标准连接器兼容,便于系统集成。
    - 支持和服务:SAMTEC 提供全面的技术支持和售后服务,确保客户在使用过程中获得及时有效的帮助。

    常见问题与解决方案


    1. 插入力过大:
    - 解决方案:使用手动放置的方式,而不是自动放置。
    2. 锁定夹不稳固:
    - 解决方案:检查锁定夹是否正确安装,确保无误。
    3. 接触不良:
    - 解决方案:检查表面处理是否合适,必要时更换电镀类型。

    总结和推荐


    QTE-20-XX-D-XX 系列双排高密度终端组装以其高密度连接能力、出色的电气和机械性能,以及多样的附件选项,成为众多高密度连接应用的理想选择。无论是在电信、计算机网络还是消费电子领域,该产品都能展现出卓越的表现。强烈推荐此系列产品,特别是对于需要高密度连接和可靠性能的应用场合。

QTE-040-01-L-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 250nm
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-01-L-D-A-K QTE-040-01-L-D-A-K数据手册

QTE-040-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.5795 ¥ 80.9468
528+ $ 4.8195 ¥ 40.7248
库存: 192
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 80.94
直接购买
加入购物车
