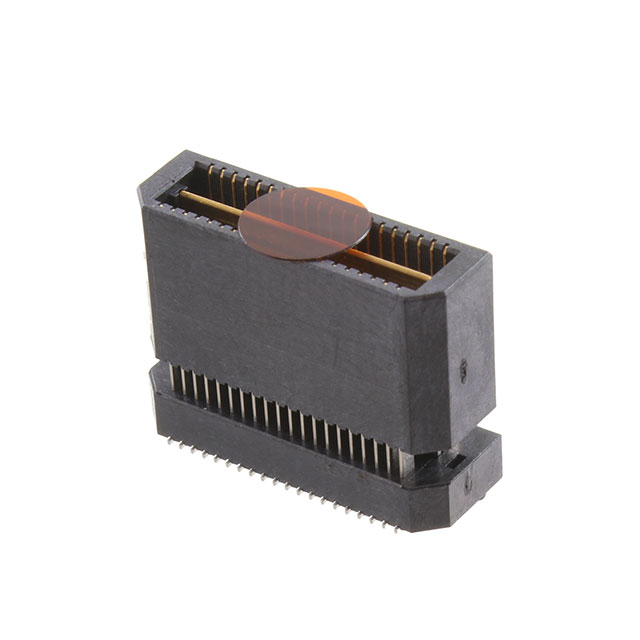

QTE-020-04-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 16mm 15.24mm 250nm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02004LDAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-04-L-D-A-K-TR

QTE-020-04-L-D-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本技术手册详细介绍了QTE-20-XX-D-XX系列双行高密度终端组件。这类电子元器件被广泛应用于通信设备、工业自动化控制和汽车电子等领域。它们具有良好的电气特性和机械性能,适用于各种苛刻的工作环境。本产品通过精密的设计和制造工艺,提供了卓越的性能和可靠性,为现代电子设计提供了坚实的基础。

    技术参数


    - 尺寸规格: 尺寸单位为英寸,公差为小数点后两位(±.01)。
    - 材料: 绝缘体材料为LCP,UL94V-0等级;颜色为黑色。终端和接地平面材料为磷青铜。
    - 终端规格: 包括多种规格,如01至10,每种规格对应不同的终端长度(见“LEAD STYLE”部分)。
    - 封装选项: 提供多种封装选项,如托盘包装、带卷式包装(TR)、全卷数量包装(FR),以及引脚选择(STL, FTL, T-1G1-XX-F, T-1G1-XX-L, T-1G1-XX-H, T-1G1-XX-C, T-1SXX-XX-STL, T-1SXX-XX-FTL)。
    - 兼容性选项: 支持多种连接方式,如锁定夹(LC)、引导柱(GP)、螺钉固定(SD)等。
    - 安装方式: 手动放置推荐用于所有装配,特别是带有锁定夹(LC)选项的装配。
    - 操作限制: 最大可插入力需考虑锁定夹(LC)选项对自动放置的影响。

    产品特点和优势


    - 高性能终端材料: 磷青铜材料保证了可靠的电气连接和良好的耐腐蚀性。
    - 多样的封装选择: 满足不同应用场景的需求,无论是托盘还是带卷式包装。
    - 灵活的配置: 提供了多种配置选项,如引脚规格、锁扣和固定方式,确保适应多种应用场景。
    - 优良的机械特性: 采用LCP绝缘材料,符合UL94V-0等级标准,确保产品具有良好的电气绝缘性能和耐高温特性。

    应用案例和使用建议


    QTE-20-XX-D-XX系列电子元器件在多个领域有着广泛应用。例如,在通信设备中,可以作为高密度连接器用于高速数据传输。在汽车电子系统中,可用于关键控制模块的信号传输。使用时,建议根据具体应用场景选择合适的引脚规格和固定方式,以达到最佳性能。

    兼容性和支持


    QTE-20-XX-D-XX系列组件与其他标准连接器兼容,适用于大多数现有的电子设计。厂商提供详尽的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。此外,可通过访问官网了解更多关于产品的详细信息和支持资源。

    常见问题与解决方案


    - 问题: 插入力过高导致安装困难。
    - 解决方案: 使用手动放置方法,避免自动放置工具的使用,特别是带有锁定夹(LC)选项的产品。
    - 问题: 需要额外的机械支撑或固定方式。
    - 解决方案: 可选用螺钉固定(SD)或锁定夹(LC)等方式增强稳定性。
    - 问题: 高密度终端在紧凑空间内的布局困难。
    - 解决方案: 在设计阶段充分考虑连接器的布局,采用合适的引脚规格和间距以优化空间利用。

    总结和推荐


    综上所述,QTE-20-XX-D-XX系列双行高密度终端组件凭借其出色的电气特性和广泛的配置选项,在多种应用场景中展现出色的表现。其可靠性和灵活性使其成为众多工程师和设计师的理想选择。如果您需要高性能的连接解决方案,强烈推荐使用这款产品。

QTE-020-04-L-D-A-K-TR参数

参数
排数 2
触头镀层
板上高度 15.24mm
针脚数 40pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
