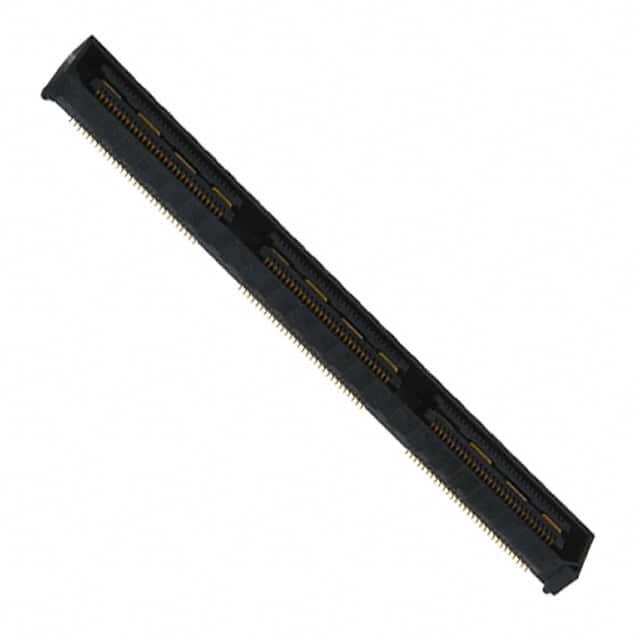

QSH-090-01-C-D-A

厂牌: SAMTEC
产品描述: 0.5mm间距180p双排排母 插座, QSH系列, 直角, 表面
供应商型号: SAM9796-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-C-D-A

QSH-090-01-C-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是一款5mm双排高密度插座组件(5mm Double Row High Density Socket Assembly),型号为QSH-XXX-01-X-D-XXX-X-XX。它广泛应用于需要高可靠连接的电路板系统中,如计算机主板、服务器、通信设备及医疗电子设备等。QSH系列插座以其卓越的电气特性和机械稳定性,在工业自动化、消费电子及航空航天等领域有着广泛应用。

    2. 技术参数


    - 产品型号:QSH-XXX-01-X-D-XXX-X-XX
    - 安装方式:通过引脚安装
    - 位置数:支持30、60、90、120和150个位置(每行)
    - 规格尺寸:
    - 长度:约18.42 mm(典型值)
    - 宽度:约6.22 mm(典型值)
    - 材料:
    - 绝缘体:LCP UL94V-0,黑色
    - 接触件与接地平面:磷青铜
    - 镀层选项:
    - 30μ" 选择性金在接触区,光亮锡在尾部
    - 3μ" 闪镀选择性金在接触区,光亮锡在尾部
    - 10μ" 轻镀选择性金在接触区,光亮锡在尾部
    - 30μ" 重镀选择性金在接触区,3μ" 金在尾部
    - 50μ" 电抛光选择性金在接触区,光亮锡在尾部
    - 电气特性:
    - 每个接触点最小接触保持力:8盎司(最小)
    - 接地平面最小保持力:8盎司(最小)

    3. 产品特点和优势


    - 高可靠性:通过精密制造工艺确保长期稳定性和高可靠性,适合高要求的应用场景。
    - 多功能选项:提供多种选项,如对齐销、锁定夹、导向柱、摩擦锁和闩锁,满足不同客户的需求。
    - 优异的电气性能:确保信号传输过程中优良的电气性能,支持高速信号传输。
    - 耐用性强:采用高强度材料,适用于频繁插拔操作。

    4. 应用案例和使用建议


    - 计算机主板:由于QSH插座支持高密度布线,可显著提升主板信号完整性,适用于高性能计算设备。
    - 服务器:在服务器中,这些插座可为内存模块和其他高密度组件提供可靠连接,从而保证系统的稳定运行。
    - 通信设备:可应用于路由器和交换机等通信设备,确保高速数据传输时的稳定性和可靠性。
    使用建议:
    - 在设计电路板时,要充分考虑插头与插座的尺寸匹配性,避免因尺寸不符导致的插拔困难。
    - 建议在使用前对插座进行彻底清洁,以确保良好的电气接触性能。

    5. 兼容性和支持


    - 兼容性:QSH系列插座支持多种选项配置,可以与其他标准插头兼容。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,用户可在官网找到相关资料并获得技术支持。

    6. 常见问题与解决方案


    - 问题:插头难以插入插座。
    - 解决方案:检查插座和插头的引脚是否对准,确认插头和插座的尺寸匹配。如果有必要,可以使用导向柱来辅助插入。

    - 问题:插头与插座之间存在松动。
    - 解决方案:确保插座和插头上的锁定机构已正确安装和激活。如果锁定夹或摩擦锁已损坏,可能需要更换新的部件。

    7. 总结和推荐


    QSH-XXX-01-X-D-XXX-X-XX 5mm双排高密度插座组件是一款具备高可靠性、多功能性和优良电气性能的产品,广泛应用于各种高端电子设备中。无论是在计算机、服务器还是通信设备领域,这款产品都能提供可靠的连接解决方案。考虑到其卓越的品质和全面的支持服务,我们强烈推荐使用此款产品。

QSH-090-01-C-D-A参数

参数
触头镀层厚度 1.27μm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-090-01-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-090-01-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-090-01-C-D-A QSH-090-01-C-D-A数据手册

QSH-090-01-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1784 ¥ 101.918
144+ $ 11.0657 ¥ 92.6058
288+ $ 10.1817 ¥ 85.2079
528+ $ 9.672 ¥ 80.9429
1008+ $ 9.1312 ¥ 76.4169
库存: 76
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.91
