首页  >  产品百科  >  QSE-020-01-L-D-A-RT1

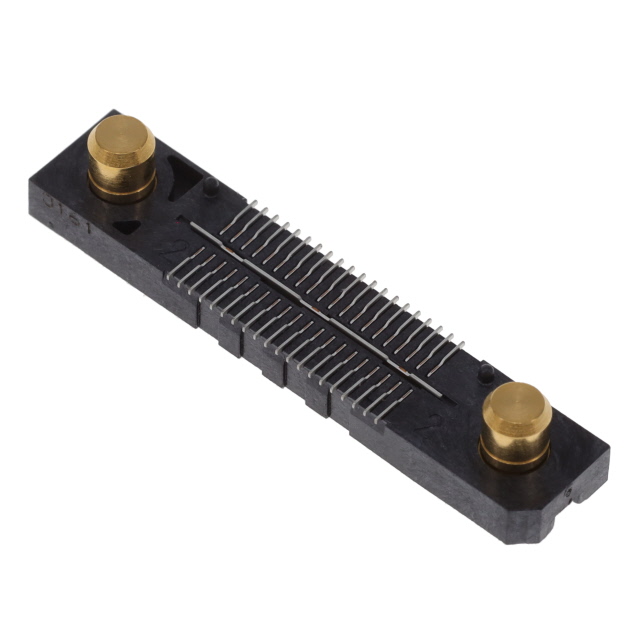

QSE-020-01-L-D-A-RT1

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 800μm 2 40pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.8mm 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSE02001LDART1
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-020-01-L-D-A-RT1

QSE-020-01-L-D-A-RT1概述


    产品简介


    QSE-XXX-01-XXX-D-XXX-XX-X-XX 双排高密度插座组件
    QSE-XXX-01-XXX-D-XXX-XX-X-XX 是一款双排高密度插座组件,广泛应用于各种电子设备和系统中。该产品设计用于需要高可靠性和稳定性的场合,例如电信、数据中心、工业自动化等领域。其主要功能是提供高效稳定的信号传输接口,支持多种排列组合以满足不同的应用需求。

    技术参数


    - 插针数量:支持 -020, -040, -060 排列,可选 -080 和 -100(每行)
    - 排规格:-D:双排
    - 接触材料:磷青铜
    - 绝缘材料:LCP,UL94V-0,黑色
    - 接触镀层选项:3µ" 选择性金在接触区,哑光锡在尾部;10µ" 选择性金在接触区,哑光锡在尾部;30µ" 选择性金在接触区,哑光锡在尾部;50µ" 电抛光选择性金在接触区,哑光锡在尾部
    - 公差范围:接触材料厚度和地面平面高度的公差为 ±0.005 英寸(0.13 毫米)
    - 最小接触保留力:8 盎司
    - 最小接地平面保留力:8 盎司
    - 包装方式:托盘包装,40 位置最大;带卷封装,60 位置最大,带卷封装最大为 40 位置(带有 -GP 选项)

    产品特点和优势


    1. 高可靠性:采用磷青铜材料和高标准的接触镀层,确保长时间稳定可靠的信号传输。
    2. 灵活的连接选项:提供多种排规格和接触镀层选项,适应不同应用场景的需求。
    3. 耐用性:使用 LCP 绝缘材料,符合 UL94V-0 阻燃标准,保障在高温环境下的安全性。
    4. 易于安装:提供多种安装选项,如引导柱(-GP)和摩擦锁(-FL),简化安装过程。

    应用案例和使用建议


    QSE-XXX-01-XXX-D-XXX-XX 在多个应用领域中表现出色,包括但不限于电信基础设施、服务器和存储设备、工业自动化控制系统等。在具体使用过程中,根据不同的应用场景选择合适的排规格和接触镀层是关键。例如,在电信基站中,可以选择带有引导柱(-GP)的版本,以方便设备的快速更换和维修。
    使用建议:
    - 根据实际应用场景选择合适的排规格和接触镀层。
    - 在高密度环境下使用时,确保导线布局合理,避免信号干扰。
    - 定期检查接触部分的磨损情况,及时更换,以保证系统的稳定运行。

    兼容性和支持


    该产品与大多数主流电子元器件兼容,适用于多种类型的电路板和连接器。厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除服务。同时,用户可以在厂商官方网站上获取详细的使用手册和技术资料。

    常见问题与解决方案


    问题 1:如何正确选择排规格?
    解决方案:根据实际应用需求选择合适的排规格,如有疑问,可联系厂商客服进行咨询。
    问题 2:接触镀层损坏怎么办?
    解决方案:使用专用工具检查接触区域的镀层状况,必要时更换新的插座组件。
    问题 3:安装过程中出现接触不良怎么办?
    解决方案:确认安装位置准确无误,检查接触部位是否有异物或损坏,必要时重新安装。

    总结和推荐


    QSE-XXX-XXX-D-XXX-XX 双排高密度插座组件以其卓越的性能和广泛的适用性在市场上具有很强的竞争力。无论是电信行业还是工业自动化领域,都能提供高效稳定的信号传输解决方案。综合考虑其高可靠性、多样化的配置选项及优秀的技术支持,我们强烈推荐使用该产品。

QSE-020-01-L-D-A-RT1参数

参数
板上高度 3.25mm
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-L-D-A-RT1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-L-D-A-RT1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-020-01-L-D-A-RT1 QSE-020-01-L-D-A-RT1数据手册

QSE-020-01-L-D-A-RT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5465 ¥ 106.0179
260+ $ 8.463 ¥ 71.5124
520+ $ 6.972 ¥ 58.9134
库存: 104
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.01
