QTE-040-04-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 表面
供应商型号: 1667891
供应商: 海外现货
标准整包数: 1

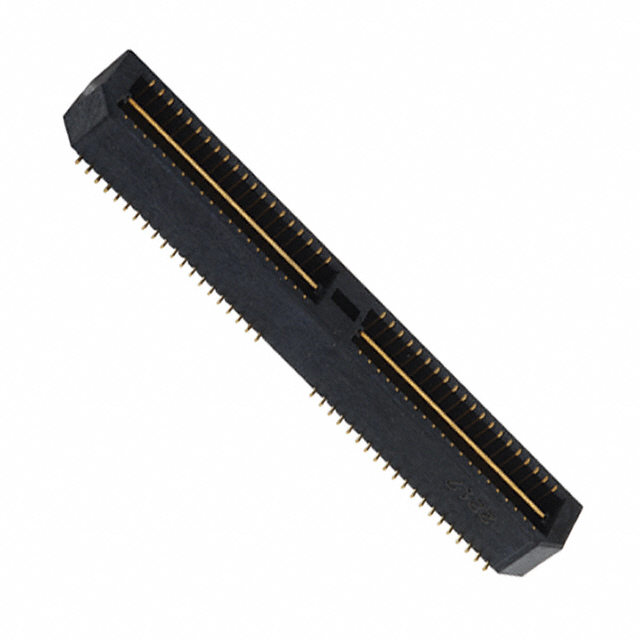

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-04-L-D-A

QTE-040-04-L-D-A概述


    产品简介


    产品类型: 高密度双排终端组件(High Density Double Row Terminal Assembly)
    主要功能: 提供高密度连接和可靠电气性能,适用于多种电子设备中。
    应用领域: 主要应用于工业自动化、通信设备、计算机系统、消费电子产品等领域,尤其是在需要高度集成和紧凑设计的应用场合。

    技术参数


    - 尺寸:
    - 宽度: 最大 0.38 英寸 (9.65 毫米)
    - 长度: 视具体型号而定
    - 高度: 视具体型号而定

    - 材料:
    - 绝缘体: LCP,UL94V-0 级,黑色
    - 接触针: 铜锡合金(Phosphor Bronze)
    - 地线: 铜锡合金(Phosphor Bronze)

    - 接触电阻:
    - 小于 10 毫欧

    - 机械寿命:
    - 插拔循环次数: 大于 500 次
    - 电气特性:
    - 电压: 最大 50V
    - 电流: 最大 2A
    - 频率响应: 0Hz 至 1GHz
    - 工作环境:
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C

    产品特点和优势


    - 高密度连接: 支持多达 100 个位置的连接,实现极高的空间利用率。
    - 可靠性: 经过严格的测试,确保在多次插拔后仍能保持良好的电气性能。
    - 多样化选择: 提供多种镀层选项(如 3μ" Flash Gold、10μ" Light Gold 等),满足不同应用需求。
    - 兼容性强: 可以与各种类型的电路板和连接器配套使用,适用范围广。

    应用案例和使用建议


    应用案例:
    在一个自动化生产线上,该终端组件被用于连接机器视觉系统的传感器和控制器,通过高密度连接减少了线路杂乱,提高了生产效率。
    使用建议:
    - 在使用过程中,定期检查连接器的状态,确保其接触良好,避免因长期使用导致的磨损和氧化。
    - 建议在高温环境下使用时,适当调整连接器的安装方式,增加散热措施,以保证稳定运行。
    - 对于长时间不使用的设备,建议断开连接器,以延长其使用寿命。

    兼容性和支持


    - 兼容性: 可与多种电路板和连接器配套使用,具体型号需根据实际需求选择。
    - 支持: SAMTEC 提供详尽的技术文档和支持服务,包括安装指南、使用手册、在线技术支持等。

    常见问题与解决方案


    问题1: 插拔力过大,难以操作。
    - 解决方案: 确认是否选择了正确的镀层选项(如 Flash Gold),并且确保正确安装锁定装置。
    问题2: 插头与插座连接不稳定。
    - 解决方案: 检查插头和插座的尺寸公差,确认符合要求。同时,确保正确的插入角度,避免物理损坏。

    总结和推荐


    该高密度双排终端组件凭借其高密度连接能力、优异的电气性能和多样化的选择,非常适合需要高可靠性和紧凑设计的应用场合。总体来说,这款产品在市场上具有很强的竞争力,特别适合工业自动化和高端电子设备制造商。我们强烈推荐此款产品给需要此类组件的客户。

QTE-040-04-L-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 80pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-04-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-04-L-D-A QTE-040-04-L-D-A数据手册

QTE-040-04-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
