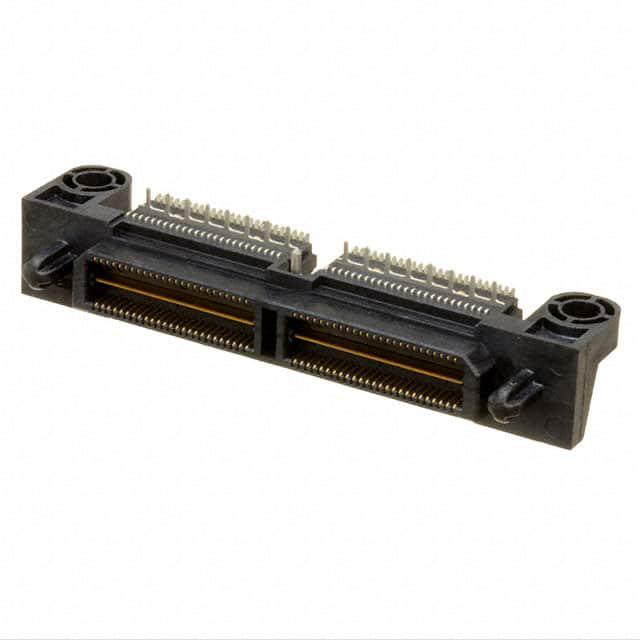

QTS-050-01-L-D-RA-WT

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 100pin 9.42mm 250nm 金 SMD,P=0.64mm,卧贴 贴片安装 54.73mm(长度)*15.37mm(高度)
供应商型号: 200-QTS05001LDRAWT
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-050-01-L-D-RA-WT

QTS-050-01-L-D-RA-WT概述


    产品简介


    本文介绍的是由Samtec公司生产的QTS系列电子元器件。QTS系列是一款双排角型终端带插件(Right Angle Terminal Strip with Pluggable Option),广泛应用于各种电子设备中,如计算机、通信设备、工业控制设备等领域。这些终端连接器提供了稳定可靠的电连接解决方案,适用于需要高密度连接的应用场合。

    技术参数


    QTS系列终端连接器的主要技术规格如下:
    - 引脚样式:01 - 0.062英寸 [1.57 mm] 板载;02 - 0.093英寸 [2.36 mm] 板载
    - 引线方式:-01、-02
    - 镀层规格:-RA(直角);-WT(焊接端子);-LS1/-LS2(锁定螺丝);-P(贴片及装配垫片);-SP(焊针)
    - 尺寸:
    - 高度:0.235 英寸 [5.97 mm]
    - 宽度:0.015 英寸 [0.38 mm]
    - 引脚间距:0.080 英寸 [2.03 mm]
    - 引脚数量:最多24个
    - 工作温度范围:-40°C 到 +105°C
    - 最大侧摆:2.0 毫米
    - 终端材料:磷青铜
    - 绝缘材料:LCP,颜色为黑色

    产品特点和优势


    QTS系列终端连接器具备多种优势,使其在市场中具有竞争力:
    1. 高密度连接:支持多达24个引脚,适用于需要高密度连接的应用。
    2. 稳固可靠:采用磷青铜材料制造的终端能够提供良好的电连接性能和耐久性。
    3. 多种安装方式:提供了不同的引线和锁定螺丝选项,方便灵活安装。
    4. 温度适应性:能在极端温度环境下保持稳定性能,适用范围广。
    5. 可定制性:可以根据客户要求提供特定的尺寸和配置,满足个性化需求。

    应用案例和使用建议


    应用案例
    QTS系列终端连接器在多个领域得到了广泛应用,例如:
    - 工业自动化:在复杂的工业控制系统中用于连接传感器和执行器。
    - 通讯设备:在路由器和交换机等通信设备中提供稳定的电连接。
    - 计算机系统:在服务器和工作站中作为板对板连接器。
    使用建议
    - 在设计电路时,应确保正确的引脚排列和间距,避免错位引起的短路问题。
    - 由于采用高密度设计,建议使用高质量的PCB材料以增强连接稳定性。
    - 对于高温环境,建议进行额外的热管理措施,确保连接器能够在安全温度范围内工作。

    兼容性和支持


    QTS系列连接器与其他标准规格的PCB组件兼容,可以轻松集成到现有系统中。Samtec公司还提供了全面的技术支持,包括安装指南、应用笔记和在线客服,以确保用户能够顺利地进行产品使用和维护。

    常见问题与解决方案


    常见问题
    1. 连接不稳定
    2. 无法正确识别引脚
    解决方案
    1. 连接不稳定:检查引脚是否有变形或损坏,确保正确安装。
    2. 无法正确识别引脚:确认引脚编号和连接方向是否正确。

    总结和推荐


    综上所述,QTS系列终端连接器凭借其高密度连接、稳定可靠的电连接性能、多种安装方式和广泛的适用范围,在市场上具有较高的竞争力。对于需要高密度连接且要求稳定性的应用场景,我们强烈推荐使用QTS系列连接器。此外,Samtec公司提供的优质技术支持也使这款产品成为您的理想选择。

QTS-050-01-L-D-RA-WT参数

参数
接合堆叠高度 -
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 9.42mm
针脚数 100pin
长*宽*高 54.73mm(长度)*15.37mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-050-01-L-D-RA-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-050-01-L-D-RA-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-050-01-L-D-RA-WT QTS-050-01-L-D-RA-WT数据手册

QTS-050-01-L-D-RA-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
