首页  >  产品百科  >  QSH-080-01-F-D-DP-A

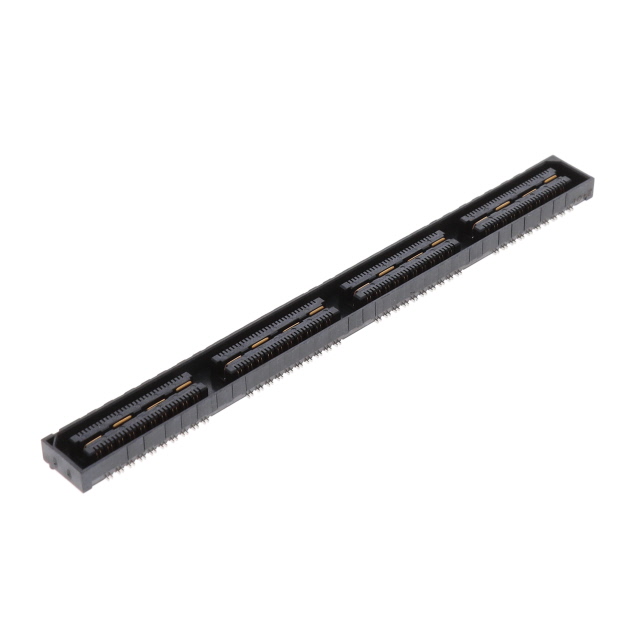

QSH-080-01-F-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 160pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 76nm 金 SMD,P=0.5mm 贴片安装 81.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSH08001FDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-080-01-F-D-DP-A

QSH-080-01-F-D-DP-A概述

    高速地面平面插座技术手册

    产品简介


    QSH系列高速地面平面插座(QSH SERIES)是一种专为高速数据传输设计的电子元器件。该系列产品通过独特的刀片与弹簧设计,能够在有限的空间内实现高密度连接。QSH系列的金属平面适用于电源或接地,确保了信号传输的稳定性和可靠性。这些插座广泛应用于通信设备、计算机网络、数据中心以及其他需要高性能连接解决方案的领域。

    技术参数


    - 引脚排列:
    - 每行针数: –030, –060, –090 (共60个引脚)
    - 每行对数: –020, –040, –060 (每行20对)
    - 电镀选项:
    - 单端口(–D)
    - 差分对(–D–DP)
    - 接触材料:
    - 磷青铜
    - 电镀材料:
    - Au 或 Sn 覆盖 50 µ" (1.27 µm) 的镍层
    - 电流承载能力:
    - 接触点: 每个针2A(最多2个针供电)
    - 地面平面: 每个地面平面25A(最多1个地面平面供电)
    - 操作温度范围:
    - -55°C 至 +125°C
    - 电压等级:
    - 交流175V (5mm堆叠高度)
    - 最大循环次数:
    - 100次
    - 符合RoHS标准: 是

    产品特点和优势


    QSH系列高速地面平面插座具有以下几个显著特点和优势:
    1. 金属平面设计:内置的金属平面可以用于电源或接地,保证了稳定的电力传输。
    2. 高密度引脚排列:支持单端和差分对配置,能够在有限的空间内实现高密度连接。
    3. 卓越的电气性能:具备出色的电流承载能力和高电压等级,适用于严苛的应用环境。
    4. 宽泛的操作温度范围:-55°C至+125°C的操作温度范围使其适应多种恶劣条件。
    5. 长寿命:最高可达100次插拔循环,延长了使用寿命,减少了维护成本。

    应用案例和使用建议


    QSH系列高速地面平面插座在以下应用场景中表现出色:
    1. 通信设备:适用于路由器、交换机和其他网络基础设施,提供可靠的高速数据传输。
    2. 计算机网络:支持数据中心和服务器间的高密度连接,满足高速数据交换的需求。
    3. 医疗设备:适用于需要高可靠性和高稳定性连接的医疗设备,如成像系统和生命监测设备。
    使用建议:
    - 在高温或低温环境下使用时,建议进行额外的散热或加热处理。
    - 定期检查和维护连接点,以确保长期稳定运行。

    兼容性和支持


    QSH系列高速地面平面插座与UMPT/UMPS兼容,支持灵活的两件式电源/信号解决方案。Samtec公司提供全面的技术支持和售后服务,如有任何疑问可联系ipg@samtec.com或SIG@samtec.com。

    常见问题与解决方案


    - Q: 如何确保正确的引脚排列?
    - A: 使用指定的引脚排列表和推荐的PCB布局,可在www.samtec.com?QSH找到详细信息。

    - Q: 如何清洁连接点?
    - A: 使用专用的清洁工具和溶剂,定期清理连接点以避免氧化和腐蚀。
    - Q: 如何延长插座的使用寿命?
    - A: 在设计和安装过程中考虑适当的散热措施,并定期进行维护和检查。

    总结和推荐


    QSH系列高速地面平面插座是一款高性能、高可靠性的电子元器件,适用于各种高速数据传输和电力传输需求。其卓越的电气性能、广泛的温度适应性和长寿命等特点使其在市场上具有很强的竞争优势。因此,我们强烈推荐使用QSH系列高速地面平面插座,特别是在对连接性能要求极高的应用环境中。
    如需获取更多详细信息,请访问www.samtec.com。

QSH-080-01-F-D-DP-A参数

参数
板上高度 3.25mm
针脚数 160pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
长*宽*高 81.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-080-01-F-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-080-01-F-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-080-01-F-D-DP-A QSH-080-01-F-D-DP-A数据手册

QSH-080-01-F-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.156 ¥ 111.1682
10+ $ 11.988 ¥ 101.2986
48+ $ 11.6856 ¥ 98.7433
120+ $ 9.4824 ¥ 80.1263
264+ $ 7.854 ¥ 66.3663
504+ $ 6.6885 ¥ 56.5178
1008+ $ 5.6805 ¥ 48.0002
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 111.16
