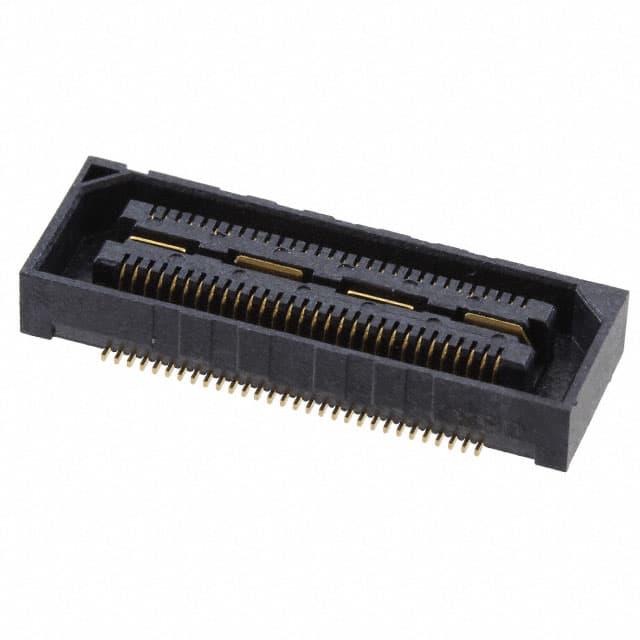

QSH-030-01-H-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 插座, QSH系列, 直角, 表面
供应商型号: N-QSH-030-01-H-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-H-D-A-K-TR

QSH-030-01-H-D-A-K-TR概述

    电子元器件产品技术手册概述
    本文将详细介绍一款由Samtec公司设计制造的电子元器件——双行高密度插座组装件。该产品主要用于高密度连接需求的应用场景,例如通信设备、工业控制、计算机和消费电子等领域。

    产品简介


    该产品为双行高密度插座组装件,每个插座包含30个插针位置(可选其他数量),支持多种选项以适应不同的应用需求。它具有高可靠性、高性能的特点,适用于需要密集布线和高插拔次数的应用场合。

    技术参数


    - 型号编号: QSH-30-01-D-XX
    - 材质: 绝缘体采用UL94V-0等级LCP材料,颜色为黑色;接触片和接地平面采用磷青铜材料
    - 插针数量: 每行30个,可根据需求选择不同行数和位置
    - 接点规格:
    - 接触力:8盎司(最小)
    - 引脚尺寸:.1280英寸 ± 0.0010英寸
    - 包装规格: 可选托盘(标准包装)或带卷包装(最大90个位置)

    产品特点和优势


    1. 高密度布线: 支持多达30个位置,可根据需要增加行数,实现高密度布线
    2. 材料耐用性: 使用UL94V-0等级材料和磷青铜接触片,确保长期使用可靠性
    3. 多样化选项: 提供多种安装选项,如对齐销、锁定夹具、摩擦锁等,便于根据不同需求定制
    4. 高接触可靠性: 接触力要求高达8盎司,保证了长时间使用中的稳定性和可靠性

    应用案例和使用建议


    1. 通信设备: 用于高速数据传输的通信设备,如路由器和交换机
    2. 工业控制: 在工业自动化控制系统中用于连接复杂的传感器网络
    3. 计算机: 服务器和工作站中的背板连接
    4. 消费电子: 高端智能手机和平板电脑中的内部连接器
    使用建议:
    - 确保在安装前检查所有配件是否齐全且正确,尤其是锁定夹具和摩擦锁
    - 对于自动装配设备,应特别注意选择合适的插装选项,避免因插入力过高导致设备损坏
    - 定期检查连接状态,确保接触良好无松动

    兼容性和支持


    - 兼容性: 与标准制造工艺和设备兼容,可以轻松集成到现有系统中
    - 支持: Samtec提供详尽的技术文档和用户指南,以及在线技术支持服务。此外,用户还可联系Samtec的客户服务部门获得帮助

    常见问题与解决方案


    1. 接触不良: 确保接触面清洁无尘,并且接触压力达到要求
    2. 锁定夹具无法正常使用: 检查是否选择了正确的锁定夹具选项,避免因操作不当造成的损坏
    3. 引脚变形: 在插入时轻柔操作,确保使用正确的工具

    总结和推荐


    这款双行高密度插座组装件以其高密度、可靠性和多样化的选项,成为众多高密度连接需求应用的理想选择。其出色的耐用性和易于定制的特点使其在市场上具备显著的竞争优势。总体而言,强烈推荐使用此产品,特别是对于需要高效、可靠连接的应用场景。
    通过本技术手册的详细说明,相信读者已经对该产品的特性和使用方法有了全面了解。无论是设计工程师还是终端用户,都可以从中受益,从而更好地应用于各自的产品开发和实际部署中。

QSH-030-01-H-D-A-K-TR参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-030-01-H-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-H-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-030-01-H-D-A-K-TR QSH-030-01-H-D-A-K-TR数据手册

QSH-030-01-H-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.349 ¥ 104.9665
100+ $ 9.3318 ¥ 79.3203
库存: 125
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 944.69
