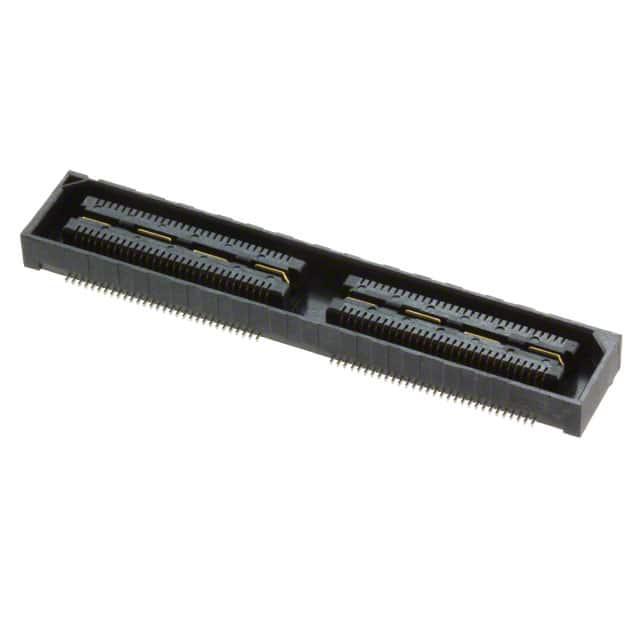

QSH-060-01-H-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.55mm间距120p双排排母 直角接地板, QSH-RA系列, 直角, 通孔安装
供应商型号: 200-QSH06001HDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-H-D-A-K

QSH-060-01-H-D-A-K概述


    产品简介




    QSH-XXX-01-X-D-XXX-X-XX

    QSH-XXX-01-X-D-XXX-X-XX 是一款双行高密度插座装配组件,主要用于电子连接器领域。该组件具有多种配置选项,适用于多种应用场景,特别是对于需要高可靠性和紧凑设计的场合。本产品旨在提供高性能的电连接解决方案,确保稳定的信号传输和持久耐用。


    技术参数




    以下是 QSH-XXX-01-X-D-XXX-X-XX 的技术规格:

    - 插针数:-030, -060, -090, -120, -150(每排)
    - 行规格:-D 双排
    - 位置选项:-A 对齐销、-LC 锁定夹、-GP 导向柱、-FL 摩擦锁、-RT1 保持力(必须选择 -A 选项)、-L 锁定(必须选择 -A 选项,不适用于其他选项)
    - 镀层规格:-S 选择性金镀(接触区 30μ",尾部为镀锡)、-F 闪镀(接触区 3μ",尾部为镀锡)、-L 轻镀(接触区 10μ",尾部为镀锡)、-H 重镀(接触区 30μ",尾部 3μ"镀金)、-C 电解抛光选择性镀金(接触区 50μ",尾部为镀锡)
    - 引脚样式:-01 .1280" (.3.25mm)
    - 封装规格:空白(托盘),-TR 带卷包装(最大 090 插针)


    产品特点和优势




    QSH-XXX-01-X-D-XXX-X-XX 具有以下特点和优势:

    - 高密度设计:可容纳更多的插针,实现更高的连接密度。
    - 多种选项:根据需求选择不同的配置,如对齐销、锁定夹、摩擦锁等,以满足各种应用场景的需求。
    - 高可靠性:接触区采用多种镀层方式,确保长期使用下的稳定性能。
    - 易于安装:提供了不同封装选项,方便进行自动化生产和手动安装。
    - 广泛适用:适合用于多种电子设备和系统中,特别是在需要紧凑且可靠的连接解决方案时。


    应用案例和使用建议




    应用案例:
    QSH-XXX-01-X-D-XXX-X-XX 可应用于各种高密度连接器系统中,例如通信设备、医疗仪器、工业控制系统和汽车电子系统。这些系统通常需要高度可靠的连接来保证信号的稳定传输。

    使用建议:
    - 对于需要自动放置的应用场景,建议不要使用锁定夹(-LC)选项,因为高插入力可能不适合自动化设备。
    - 在多银行部分应用时,需要定期检查每个银行插针的对准情况。
    - 在选择镀层时,考虑具体应用场景对电气性能的要求,选择合适的镀层规格。


    兼容性和支持




    QSH-XXX-01-X-D-XXX-X-XX 可与其他相应规格的插座和电缆配套使用。Samtec Inc. 提供全面的技术支持和售后服务,包括安装指南、维护手册和技术咨询,以确保客户能够充分利用该产品的性能。


    常见问题与解决方案




    1. 问题:如何正确选择合适的镀层?
    - 解决方案:根据应用场景对电气性能的要求,参考技术手册中的镀层选项说明进行选择。

    2. 问题:如何处理多银行部分的插针对准问题?
    - 解决方案:按照建议,每隔一个银行交替检查一侧,确保每个银行的插针都能正确对准。

    3. 问题:在使用锁定夹(-LC)选项时遇到插入力过大的问题怎么办?
    - 解决方案:如果需要使用锁定夹(-LC)选项,建议采用手动放置的方式进行安装。


    总结和推荐




    QSH-XXX-01-X-D-XXX-X-XX 是一款性能卓越、应用广泛的高密度插座装配组件。它凭借其独特的特点和丰富的配置选项,在多个应用领域展现出强大的竞争力。通过提供可靠的产品和支持服务,Samtec Inc. 确保客户能够在各种严苛环境下获得最佳的连接解决方案。因此,强烈推荐在需要高密度、可靠连接的场景中使用 QSH-XXX-01-X-D-XXX-X-XX。

QSH-060-01-H-D-A-K参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-H-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-H-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-H-D-A-K QSH-060-01-H-D-A-K数据手册

QSH-060-01-H-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.3205 ¥ 171.7082
256+ $ 13.0095 ¥ 109.9303
512+ $ 10.2375 ¥ 86.5069
库存: 58
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 171.7
