ERM8-040-01-S-D-RA-L-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, ERM8系列, 直角
供应商型号: 200-ERM804001SDRALTR
供应商: Mouser
标准整包数: 1

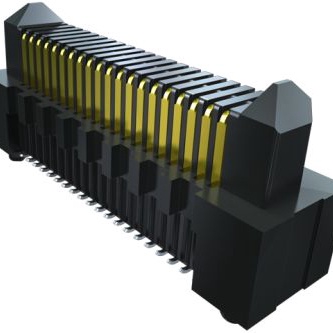

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-040-01-S-D-RA-L-TR

ERM8-040-01-S-D-RA-L-TR概述


    产品简介


    产品类型:双排直角插座组件
    主要功能:这款双排直角插座组件主要用于信号传输和连接,在现代电子设备中广泛应用于各类电路板上,如服务器、网络通信设备、计算机外围设备等领域。
    应用领域:服务器、网络通信设备、计算机外围设备等。

    技术参数


    - 产品型号:ERM8-XXX-XX-X-D-RA-XX-TR
    - 位数(每行):010, 011, 013, 020, 025, 030, 037, 040, 049, 050, 060, 070, 075
    - 安装方式:直角安装
    - 焊盘样式:1.58 mm [0.062 in] 和 2.36 mm [0.093 in] 板端
    - 接触材料:磷青铜(弹簧),黄铜(平衡重量)
    - 电镀规格:选择性金涂层,接触区域为30µ" 或 10µ",尾部为镀锡
    - 绝缘材料:LCP,UL94V-0,黑色
    - 工作温度范围:未明确提及,但通常符合工业标准范围
    - 最小推拉力:信号针2.22 N [0.5 lb],锁定机构和平衡重量针4.45 N [1 lb]
    - 包装方式:带与卷(标准包装)

    产品特点和优势


    - 多功能性:可适用于不同型号和尺寸的需求,提供多种位数配置,灵活多变。
    - 高可靠性:采用高质量材料和严格的制造工艺,确保长期使用中的稳定性和可靠性。
    - 易于安装:直角安装设计便于在电路板上的布局,节省空间。
    - 优良电气性能:低阻抗设计保证了高效的信号传输。

    应用案例和使用建议


    应用案例:这款双排直角插座组件适用于高速信号传输,特别是在数据中心、服务器和网络通信设备中的关键应用。例如,在某些服务器中,它可能用于连接主板到背板的数据通道,确保高效可靠的数据交换。
    使用建议:
    1. 在安装过程中注意位数配置的选择,确保与电路板设计匹配。
    2. 确保接触点的清洁度,以提高电气性能。
    3. 在大规模生产中考虑批量采购的优势,降低成本。

    兼容性和支持


    兼容性:本产品与其他标准电子元件具有良好的兼容性,能够轻松集成到现有的电子设备中。同时,它也适用于自动化生产线,提高生产效率。
    支持:制造商提供了详细的安装指南和技术支持,帮助用户快速解决问题。如有需要,用户可以通过电话或电子邮件联系技术支持团队。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接触点是否清洁且无氧化。如果需要,可重新焊接或更换组件。
    2. 问题:插入阻力过大
    - 解决方案:检查插针是否对齐正确,确保正确的位数配置。如有必要,重新调整安装位置。
    3. 问题:信号传输不稳定
    - 解决方案:检查接地点是否良好接地,确认信号线和电源线分开布线以减少干扰。

    总结和推荐


    综上所述,这款双排直角插座组件在信号传输方面表现出色,具有高可靠性和多功能性,非常适合高速数据传输应用。它不仅适用于服务器、网络通信设备等高要求领域,也能满足一般电子设备的连接需求。强烈推荐使用,尤其是在需要高度可靠和高效连接的场合。

ERM8-040-01-S-D-RA-L-TR参数

参数
接合堆叠高度 -
触头镀层厚度 760nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
板上高度 6.25mm
针脚数 80pin
长*宽*高 45mm(长度)*15.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-040-01-S-D-RA-L-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-040-01-S-D-RA-L-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-040-01-S-D-RA-L-TR ERM8-040-01-S-D-RA-L-TR数据手册

ERM8-040-01-S-D-RA-L-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9955 ¥ 118.262
10+ $ 12.1608 ¥ 102.7588
25+ $ 11.7072 ¥ 98.9258
50+ $ 11.34 ¥ 95.823
100+ $ 10.1304 ¥ 85.6019
200+ $ 9.849 ¥ 83.2241
400+ $ 8.652 ¥ 73.1094
1000+ $ 6.678 ¥ 56.4291
库存: 222
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 118.26
