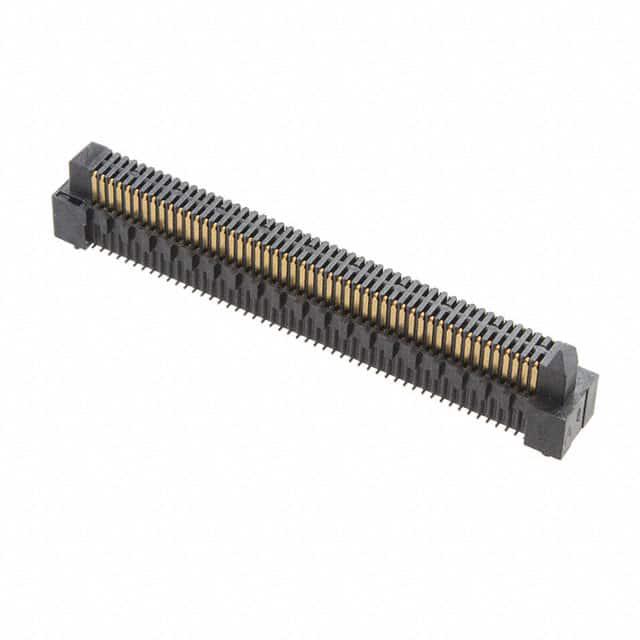

ERM8-050-05.0-S-DV-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距100p双排排针, ERM8系列, 垂直
供应商型号: ERM8-050-05.0-S-DV-TR
供应商: Master
标准整包数: 5

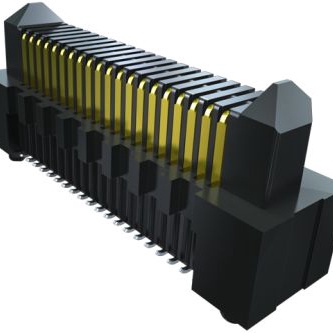

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-050-05.0-S-DV-TR

ERM8-050-05.0-S-DV-TR概述


    产品简介


    ERM8系列:热插拔高密度连接器
    ERM8系列连接器专为微间距应用设计,特别适合在严苛环境下使用。本系列产品包括多个型号,每个型号具有不同的引脚数、长度和特定选项(如差分对、锁扣机构和焊盘类型),以满足不同客户的需求。这些连接器主要应用于电源和信号传输领域,尤其在高性能计算、工业自动化和通信设备中表现优异。

    技术参数


    - 绝缘材料:黑色液晶聚合物(LCP)
    - 端子材料:磷青铜
    - 电镀:金(Au)或锡(Sn)镀层,底镀50微英寸镍(Ni)
    - 电流承载能力:每针2.2安培(双针供电)
    - 工作温度范围:-55°C 至 +125°C
    - 电压等级:交流225伏特/直流318伏特
    - RoHS合规性:是
    - 引脚共面性:
    - 005-030位:最大0.10毫米(0.004英寸)
    - 040-060位:最大0.12毫米(0.005英寸)
    - 070-100位:最大0.15毫米(0.006英寸)
    - 加工条件影响:接触高度可能因加工条件而变化

    产品特点和优势


    - 坚固耐用:特别适用于高要求的应用场景,如微间距和热插拔环境。
    - 高频次匹配:高循环使用寿命,特别适合频繁插拔的场合。
    - 广泛的兼容性:可与UMPT/UMPS一起使用,提供灵活的两件式电源/信号解决方案。
    - 优异的信号完整性:在7毫米堆叠高度下,具有出色的高速通道性能。

    应用案例和使用建议


    ERM8系列连接器已成功应用于多种设备中,例如NEXUS5001™、POWER.org™标准规范中所定义的产品。对于需要进行热插拔操作的系统,如数据中心和工业控制系统,这些连接器可以确保可靠的数据传输和电源供应。使用时建议:
    - 在高温环境下进行测试和验证,确保符合要求的工作温度范围。
    - 考虑到引脚共面性的限制,合理安排焊接工艺,避免焊点过高造成故障。
    - 结合信号完整性测试结果,优化布线和信号传输路径。

    兼容性和支持


    - 兼容性:与ERCD、ERDP电缆及其他特定型号兼容。
    - 支持:提供全面的质量认证,支持服务通过官方网站联系。

    常见问题与解决方案


    - Q: 引脚共面性如何控制?
    - A: 严格按照指定的工艺流程进行焊接,并使用合适的治具确保引脚平整度。

    - Q: 如何处理高温环境下的可靠性问题?
    - A: 选用高质量的材料并进行充分的环境适应性测试,确保在极端条件下仍能稳定工作。

    - Q: 如何提高信号传输质量?
    - A: 遵循推荐的布局指南,并配合专业的信号完整性分析工具进行优化设计。

    总结和推荐


    综上所述,ERM8系列连接器以其高可靠性、优异的信号完整性及广泛的兼容性,成为严苛环境中理想的选择。无论是数据中心还是工业自动化领域,这些连接器都能展现出色的性能。因此,强烈推荐在涉及热插拔需求的高要求应用中采用此产品。

ERM8-050-05.0-S-DV-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 8.91mm
针脚数 100pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Header
长*宽*高 46mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
