首页  >  产品百科  >  QTE-040-03-F-D-A

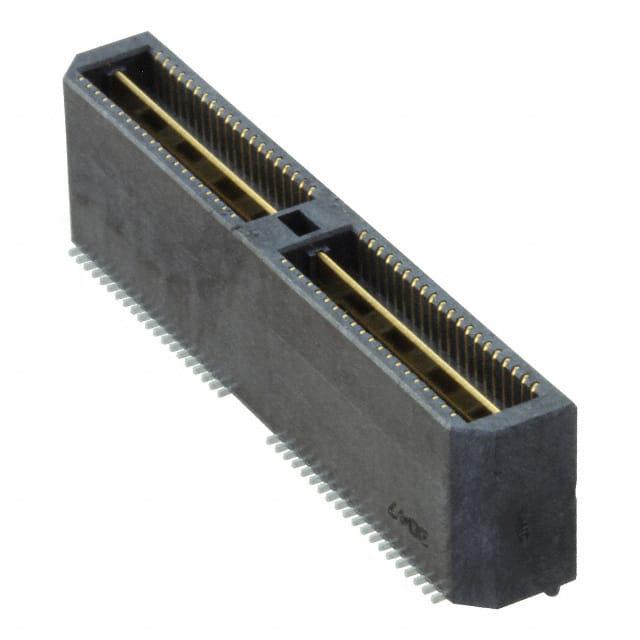

QTE-040-03-F-D-A

厂牌: SAMTEC
产品描述: 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: JY-QTE-040-03-F-D-A
供应商: 云汉优选
标准整包数: 1

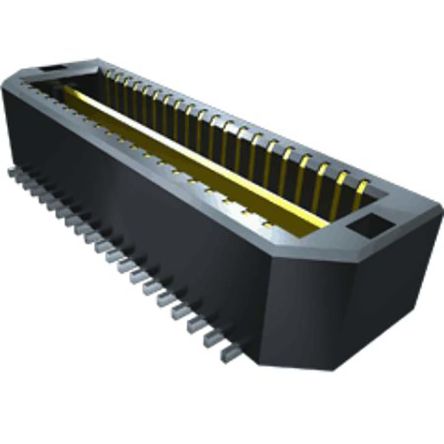

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-03-F-D-A

QTE-040-03-F-D-A概述

    电子元器件技术手册:高性能双排高密度终端组件



    产品简介




    本技术手册详细介绍了一款高性能的双排高密度终端组件(Double Row High-Speed Terminal Assembly)。该组件广泛应用于电子设备中的连接接口设计,适用于通信、计算机、工业自动化、消费电子等多个领域。它的主要功能是提供可靠的信号传输和电源分配。


    技术参数




    以下列出了该终端组件的主要技术规格和电气特性:

    - 尺寸与定位:
    - 每行位置数:20, 40, 60, 80, 100
    - 引脚长度:0.1680英寸至1.1510英寸
    - 引脚间距:根据不同的位置数而定

    - 材料与结构:
    - 绝缘体材料:LCP(液晶聚合物),UL94V-0防火等级,黑色
    - 接触针材质:磷青铜
    - 地平面材质:磷青铜

    - 电气性能:
    - 最小引脚保持力:8盎司
    - 最小地平面保持力:1磅

    - 包装规格:
    - 托盘包装:最大容纳40个位置
    - 带卷包装:最大容纳60个位置,带卷选项下最大容纳40个位置
    - 采用聚酰亚胺薄膜包装:不适用于某些特定型号


    产品特点和优势




    这款双排高密度终端组件具备如下特点和优势:

    - 高可靠性:由于采用了磷青铜材料,确保了长期使用的稳定性和耐用性。
    - 高密度设计:可支持最多100个位置,每行位置间距紧凑,适用于空间受限的应用环境。
    - 多种包装选择:提供了托盘包装和带卷包装两种选择,便于客户根据需求选择合适的包装方式。


    应用案例和使用建议




    该组件适用于多种应用场景,例如:

    - 工业自动化系统:用于连接传感器和执行器之间的信号传输。
    - 通信设备:作为服务器和路由器之间高速数据传输的接口。
    - 消费电子产品:如智能手机、平板电脑中的USB接口。

    使用建议:
    - 在使用过程中,需注意引脚间距的设计,以确保正确的连接。
    - 确保插拔操作平稳,避免过度弯曲引脚导致损坏。


    兼容性和支持




    该组件与其他标准的连接器兼容,方便集成到现有的电子设备中。制造商提供了详细的技术文档和售后服务支持,以帮助用户快速解决使用过程中遇到的问题。


    常见问题与解决方案




    1. 插入力过大:
    - 解决方案:检查锁扣(Locking Clips)是否正确安装。

    2. 接触不良:
    - 解决方案:清洁引脚,确保没有灰尘或氧化层影响接触。

    3. 位置数量不足:
    - 解决方案:选择支持更多位置的组件型号。


    总结和推荐




    总体而言,这款高性能双排高密度终端组件凭借其紧凑的设计、稳定的电气性能和多种包装选择,在各类应用环境中表现出色。强烈推荐用于需要高可靠性和高密度连接的场合。

    ---

    该文章基于提供的数据表内容进行了详细的整理和解读,涵盖了产品基本介绍、技术参数、特点和优势、应用建议及兼容性支持等方面,旨在为用户提供全面的信息参考。

QTE-040-03-F-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 80pin
接合堆叠高度 11mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-03-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-03-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-03-F-D-A QTE-040-03-F-D-A数据手册

QTE-040-03-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 119.3241
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 119.32
直接购买
加入购物车
