首页  >  产品百科  >  QTS-075-01-F-D-RA-WT

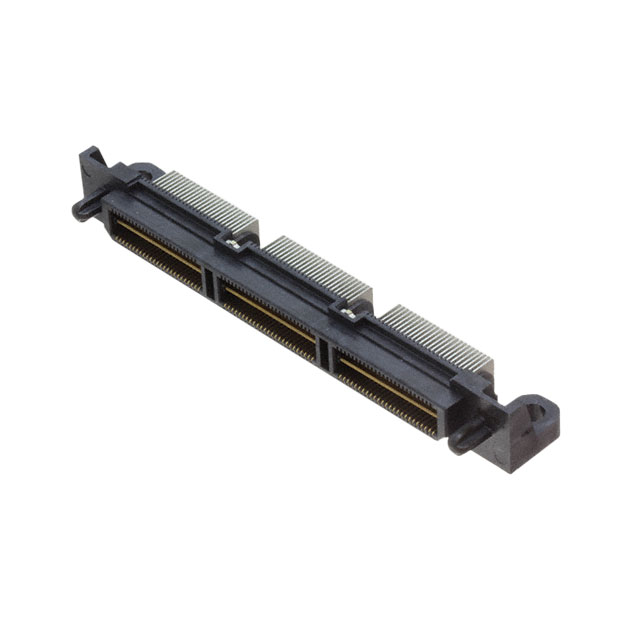

QTS-075-01-F-D-RA-WT

厂牌: SAMTEC
产品描述: Samtec 0.64mm间距150p双排排针 板对板连接器, QTS系列, 直角, 表面
供应商型号: 11M-QTS-075-01-F-D-RA-WT
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-075-01-F-D-RA-WT

QTS-075-01-F-D-RA-WT概述


    产品简介


    QTS-XXX-XX-XXX-D-RA-XX-XXX:双排直角终端引脚
    QTS-XXX-XX-XXX-D-RA-XX-XXX 是一款高性能的双排直角终端引脚产品,适用于各类电子电路板的设计与制造。这款电子元器件具有良好的电气特性和机械稳定性,广泛应用于通信设备、工业控制、医疗设备等领域。

    技术参数


    - 位数规格:可选 025、050、075、100(每行)
    - 引脚样式:-01(板厚0.062英寸)、-02(板厚0.093英寸)
    - 电镀规格:-RA(直角)、-WT(焊盘片)、-LS1(锁紧螺丝1)、-LS2(锁紧螺丝2)、-P(贴片)、-SP(焊接针)
    - 尺寸参数:
    - 引脚间距:0.080英寸(2.03毫米)或0.025英寸(0.635毫米)
    - 引脚宽度:0.154英寸(3.912毫米)
    - 引脚高度:0.09375英寸(±0.0030英寸)
    - 其他参数:
    - 端子材料:磷青铜
    - 绝缘材料:LCP,黑色
    - 按钮力:最小推力为5盎司

    产品特点和优势


    QTS-XXX-XX-XXX-D-RA-XX-XXX 具有以下显著优势:
    1. 高可靠性:采用优质的磷青铜材料,确保长期稳定的电气连接。
    2. 安装简便:多种安装选项,包括直角、焊接针、贴片等,满足不同应用需求。
    3. 多功能性:支持多种电气连接方式,如锁紧螺丝、焊接针等,便于灵活使用。
    4. 兼容性强:广泛适用于各种电子设备和电路板,提供多种定制化选项。

    应用案例和使用建议


    应用案例
    QTS-XXX-XX-XXX-D-RA-XX-XXX 在多种电子设备中得到了广泛应用。例如,在通信基站的电源模块中,它用于实现高效可靠的电气连接;在医疗设备的信号处理模块中,它确保了精确的数据传输。
    使用建议
    1. 正确选择引脚样式:根据实际电路板厚度选择合适的引脚样式(0.062英寸或0.093英寸),以确保良好的电气连接。
    2. 注意绝缘材料:选用 LCP 材料的绝缘体,确保在高温环境下保持良好的绝缘性能。
    3. 严格控制安装过程:在焊接过程中要确保焊接温度适中,避免对引脚造成损坏。

    兼容性和支持


    QTS-XXX-XX-XXX-D-RA-XX-XXX 支持多种标准和自定义的电气连接方式,包括焊接针、贴片等,可与其他同类电子元器件无缝对接。制造商 SAMTEC 提供全面的技术支持和售后服务,确保客户能够快速解决问题并获得最佳使用体验。

    常见问题与解决方案


    1. 问题:焊接过程中引脚出现弯曲或变形。
    解决办法:确保焊接温度适中,使用合适的焊接工具,并在焊接后进行适当的冷却处理。

    2. 问题:安装过程中发现引脚无法正确插入插座。
    解决办法:检查引脚的安装方向和位置是否正确,必要时可重新设计安装孔径。

    总结和推荐


    QTS-XXX-XX-XXX-D-RA-XX-XXX 双排直角终端引脚是一款高品质、高可靠性的电子元器件,适用于多种复杂电子设备的设计与制造。其优异的电气性能、丰富的安装选项以及完善的售后服务使其在市场上具备极强的竞争力。强烈推荐此产品给需要高精度电气连接的应用场景。

QTS-075-01-F-D-RA-WT参数

参数
板上高度 9.42mm
针脚数 150pin
接合堆叠高度 -
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
长*宽*高 74.73mm(长度)*15.37mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-075-01-F-D-RA-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-075-01-F-D-RA-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-075-01-F-D-RA-WT QTS-075-01-F-D-RA-WT数据手册

QTS-075-01-F-D-RA-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.4175
10+ ¥ 14.0721
30+ ¥ 10.3131
库存: 38
起订量: 1 增量: 12
交货地:
最小起订量为:1
合计: ¥ 16.41
直接购买
加入购物车
