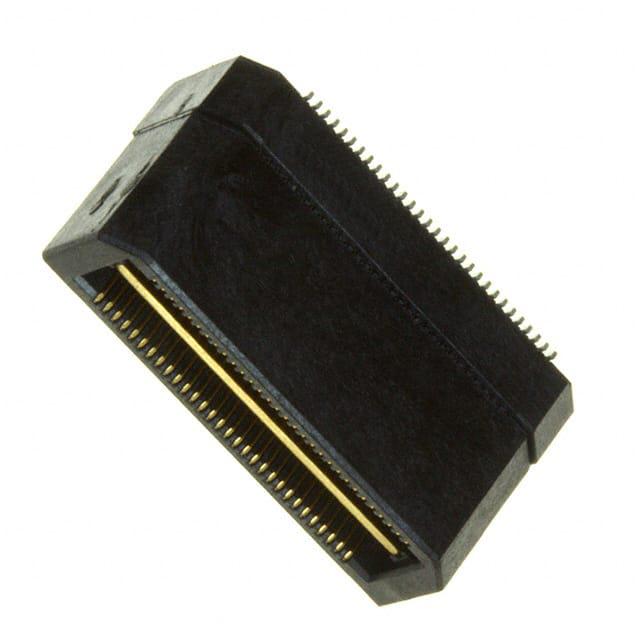

QTH-030-03-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: QTH-030-03-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-03-L-D-A-K-TR

QTH-030-03-L-D-A-K-TR概述


    产品简介


    本文介绍的是Samtec公司生产的QTH-XXX-XX-X-D-XXX-XX系列高密度双排连接器。该系列产品专为需要高密度且可靠的连接应用而设计,适用于广泛的应用领域,如通信设备、计算机网络、工业自动化等。

    技术参数


    | 参数 | 描述 |

    | 基本尺寸 | -030, -060, -090, -120, -150(每行可选) |
    | 行间距 | -D: 双排(需搭配QTH-30-XX-D-XX和QTHH-30-XX-D-XX使用) |
    | 镀层选项 | -F: 选择性3µ''金镀层,尾部采用磨砂锡镀层 |
    -L: 选择性10µ''金镀层,尾部采用磨砂锡镀层 |
    -H: 30µ''金镀层,3µ''金镀层在尾部 |
    -C: 50µ''选择性金镀层,尾部采用磨砂锡镀层 |
    | 引脚风格 | -01: .1680[4.267] |
    -02: .2861[7.264] |
    -03: .4043[10.269] |
    -04: .6001[15.246] |
    -05: .7181[18.240] |
    -06: .8361[21.237] |
    -07: .9542[24.237] |
    -08: 1.1511[29.238] |
    -09: .5224[13.269] |
    -10: .5618[14.269] |
    | 包装选项 | -TR: 热缩带与卷绕包装(-090位置最大,带-060位置最大GP选项)|
    -FR: 完整卷绕包装(-090位置最大,带-060位置最大GP选项) |

    产品特点和优势


    QTH-XXX-XX-X-D-XXX-XX系列连接器以其高密度的设计和出色的可靠性而著称。它采用了高强度磷青铜材料,具有优秀的机械强度和电气性能。此外,独特的锁扣机制和引导柱设计确保了长期稳定的连接效果。这种连接器在紧凑型设计的设备中表现尤为出色,能够提供卓越的电气连接性能。

    应用案例和使用建议


    在实际应用中,QTH-XXX-XX-X-D-XXX-XX系列连接器常用于需要高密度连接的场合,例如数据中心服务器背板、交换机等。为了确保最佳性能,在安装过程中应注意对准引脚和稳固的固定方式。对于高振动环境,建议使用锁扣或摩擦锁选项以增强稳定性。

    兼容性和支持


    QTH-XXX-XX-X-D-XXX-XX系列连接器与其他Samtec公司的连接器系列兼容,用户可以轻松地进行更换和升级。制造商提供了详细的技术支持文档和客户服务热线,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查引脚是否有变形或损伤 |
    | 连接器过热 | 检查连接器的安装是否稳固,是否存在过度摩擦 |
    | 连接器无法锁定 | 确认是否正确选择了相应的锁扣选项 |

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX系列连接器凭借其高密度、可靠性强的特点,在多个领域中表现出色。无论是对空间要求严格的设备还是需要稳定连接的系统,这款连接器都是一个理想的选择。鉴于其卓越的功能和良好的市场反馈,我们强烈推荐在高密度连接需求的应用场景中使用QTH-XXX-XX-X-D-XXX-XX系列连接器。

QTH-030-03-L-D-A-K-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 60pin
接合堆叠高度 11mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
