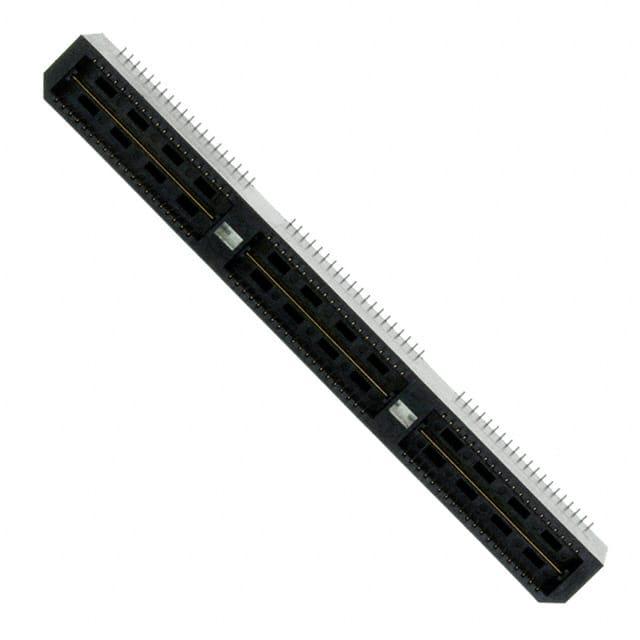

QTE-060-03-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 11mm 10.27mm 250nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 1667894
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-03-L-D-A

QTE-060-03-L-D-A概述


    产品简介


    本文介绍的是Samtec公司的一款8毫米双行高密度终端组件(High-Speed Terminal Assembly),型号为QTE-XXX-XX-XXX-D-XXX-X-XX。这类组件广泛应用于电子电路设计,如电信、计算机网络和消费电子等领域。产品具有多种配置选项,能够满足不同客户的需求。

    技术参数


    该组件的主要技术参数如下:
    - 尺寸和公差:整体尺寸和具体部分尺寸精确到小数点后三位(公差为±0.005英寸)。终端和接地平面的公差必须符合特定标准。
    - 材料:绝缘材料为LCP(UL94V-0等级);颜色为黑色。终端和接地平面采用磷青铜材质。
    - 接线方式:提供单行和双行配置,可选多种长度和样式,确保与不同需求匹配。
    - 安装方式:提供多种安装方式选择,如自动定位销(Alignment Pin)、锁定夹(Locking Clip)、导轨(Guide Post)、螺丝固定(Screw Down)等。
    - 兼容性:支持多种引脚风格和数量,适用于不同的终端位置(从-020到-100)。

    产品特点和优势


    这款8毫米双行高密度终端组件具备以下几个显著特点:
    - 多样化配置:提供多种尺寸和样式选项,能够适应不同项目需求。
    - 高稳定性:接地平面和终端的材料选择保证了长期使用下的稳定性和可靠性。
    - 易操作性:提供多种安装选项,便于根据应用场景进行灵活调整。
    - 高性能连接:高密度的设计使得在同一空间内可以容纳更多的连接点,提高连接效率。

    应用案例和使用建议


    应用案例
    该组件常用于高性能的数据传输系统中,例如高速网络通信、服务器集群和数据中心。通过合理选择不同的安装选项,可以确保在复杂环境中稳定运行。
    使用建议
    对于需要在紧凑空间内实现大量信号连接的应用场合,建议优先考虑使用双行设计以提升连接密度。同时,在选择具体型号时,要根据实际应用场景来决定是否需要增加锁紧夹或其他辅助安装部件。

    兼容性和支持


    这款产品可以与市场上大多数标准电子元件兼容。制造商提供了全面的技术文档和支持服务,包括详细的安装指南、故障排查手册等。此外,还提供针对特定客户的定制化服务,以满足更复杂的需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中发生偏移 | 确保所有装配孔位准确对齐,并使用适当工具进行紧固。 |
    | 连接稳定性不足 | 检查接地平面和终端之间的接触是否紧密,必要时可调整相关设置。 |

    总结和推荐


    综上所述,这款8毫米双行高密度终端组件凭借其多样化的配置、稳定的性能和良好的兼容性,在多个关键领域表现出色。特别是对于需要在紧凑空间内实现高效连接的应用场合,该产品无疑是一个理想的选择。因此,我们强烈推荐此款产品给需要在高性能环境下工作的工程团队。
    请注意,由于本文件包含敏感信息,未获得Samtec公司的明确书面同意,不得将文档的任何部分内容复制、转移或并入其他项目中。

QTE-060-03-L-D-A参数

参数
针脚数 120pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 10.27mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
