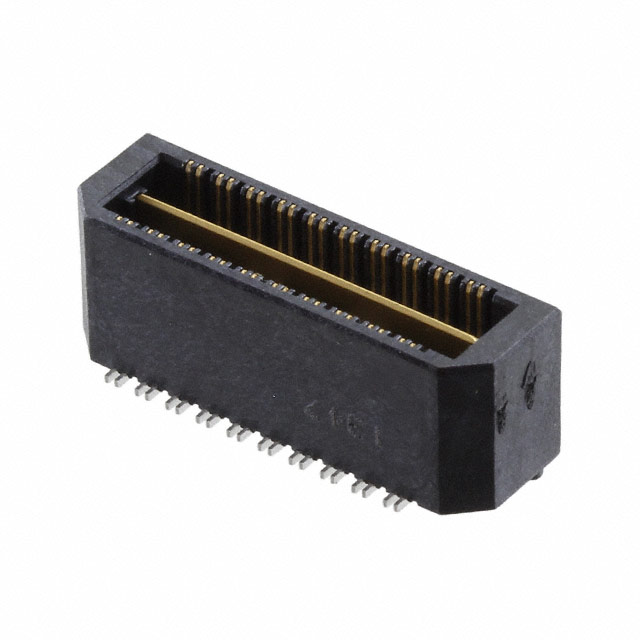

QTH-020-02-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: SAM11620-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-02-L-D-DP-A

QTH-020-02-L-D-DP-A概述


    产品简介




    本文介绍的是由Samtec公司生产的电子元器件——QTH-30-XX-D-XX-DP-XX系列差分对终端组件。该产品主要应用于高速信号传输、数据中心、通信设备等领域。其设计旨在确保高速信号传输过程中的稳定性和可靠性,适用于多种复杂的应用环境。


    技术参数




    - 封装类型:双排、单排
    - 引脚数:可选范围从20到100个位置(每行)
    - 引脚间距:0.1英寸(2.54毫米)
    - 终端材料:磷青铜
    - 绝缘材料:UL94V-0级LCP材料,颜色为黑色
    - 镀层选项:
    - 选择性金锡接触面
    - 3微英寸选择性金锡接触面
    - 30微英寸金接触面,3微英寸金尾部
    - 50微英寸电解金选择性接触面,锡涂层尾部
    - 工作温度:-40°C 至 +85°C
    - 电气特性:
    - 最大电压差:30伏直流
    - 最大电流:1安培
    - 频率响应:高达25GHz


    产品特点和优势




    QTH-30-XX-D-XX-DP-XX系列具有以下几个显著的优势:

    1. 高可靠性:采用了先进的制造工艺和优质的材料,保证了其在高频率下的稳定性。
    2. 多样的配置选项:提供多种引脚配置和镀层选项,以满足不同应用需求。
    3. 增强的插拔力:最小的推拉力要求(01和02样式为6盎司,其余为8盎司),确保长期使用的可靠性和耐用性。
    4. 环境适应性强:可以在广泛的温度范围内运行,满足各种严苛环境的需求。
    5. 兼容性:该系列产品可以与多种其他电子元器件和设备兼容,提供了灵活的应用方案。


    应用案例和使用建议




    应用案例:该系列产品广泛应用于数据中心、通信设备、高性能计算系统中,作为高速信号传输的关键组件。在这些应用中,QTH-30-XX-D-XX-DP-XX系列能够确保信号传输的稳定性和可靠性,提高系统的整体性能。

    使用建议:
    1. 在安装过程中,应严格按照手册的要求进行操作,特别是关于引脚间距和焊接温度的控制。
    2. 根据不同的应用需求,合理选择引脚配置和镀层选项,以优化产品的性能。
    3. 定期检查和维护,确保连接部分的清洁和良好的电气接触,避免因污垢或氧化导致的信号衰减。


    兼容性和支持




    该系列产品与其他相关电子元器件具有良好的兼容性,可以方便地集成到现有的系统中。Samtec公司提供了全面的技术支持和服务,包括详细的安装指南和技术文档,确保用户能够顺利地使用和维护该产品。此外,用户还可以通过官方网站获得更多的资源和支持信息。


    常见问题与解决方案




    问题1:在安装过程中出现引脚弯曲或损坏。
    解决方案:仔细阅读安装手册,确保使用正确的工具和技术。如遇引脚损坏,可以联系Samtec公司的技术支持寻求帮助。

    问题2:信号传输不稳定或出现干扰。
    解决方案:检查接线和接地是否正确,确认所有连接点都牢固且清洁。如果问题仍然存在,可能需要调整或更换终端组件。


    总结和推荐




    QTH-30-XX-D-XX-DP-XX系列差分对终端组件是一款高性能的产品,适用于各种高要求的应用场景。其卓越的稳定性和可靠性,以及多样化的产品配置,使其在市场上具有很强的竞争力。对于需要高速信号传输且环境条件苛刻的应用场合,强烈推荐使用该系列产品。

QTH-020-02-L-D-DP-A参数

参数
板上高度 7.26mm
针脚数 40pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
