首页  >  产品百科  >  QTH-030-07-F-D-A

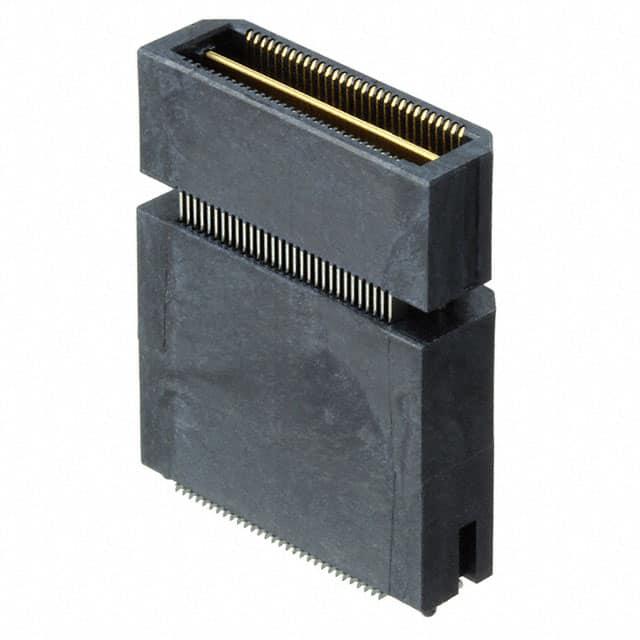

QTH-030-07-F-D-A

厂牌: SAMTEC
产品描述: 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH03007FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-07-F-D-A

QTH-030-07-F-D-A概述

    # QTH 系列高速双排针座产品技术手册

    产品简介


    QTH 系列高速双排针座是一种高性能的电子连接器组件,广泛应用于通信、计算机、工业控制等领域。该系列产品以双排设计为特色,具有优异的信号传输性能和机械稳定性。主要类型包括单排及双排针座,支持多种引脚数(从 30 到 150 个)以及不同的尾部镀层选项,能够满足多样化的需求。
    主要功能
    - 高速数据传输
    - 多种引脚数选择
    - 强大的机械性能,适合高频率插拔
    - 多样化尾部镀层,适应不同应用场景
    应用领域
    - 数据通信设备
    - 工业控制和自动化系统
    - 医疗设备
    - 汽车电子

    技术参数


    以下是 QTH 系列高速双排针座的技术规格和关键性能指标:
    | 参数 | 规格 |

    | 引脚数 | -30、-60、-90、-120、-150 |
    | 插拔力 | 最小 6 至 8 盎司 |
    | 尾部镀层选项 | -F: 3 µ" 金,-L: 10 µ" 金,-H: 30 µ" 金 |
    | 材料 | 绝缘体:LCP UL94V-0 黑色 |
    导体:磷青铜 |
    | 工作温度范围 | -40°C 至 85°C |
    | 推荐工作环境湿度 | ≤85%(无冷凝) |

    产品特点和优势


    QTH 系列产品以其独特的设计和卓越性能在同类产品中脱颖而出,主要特点如下:
    1. 高速信号传输:采用优质材料和精密加工工艺,确保信号传输稳定且低损耗。
    2. 模块化设计:支持多种引脚数和镀层选择,满足个性化需求。
    3. 增强耐用性:具备高强度抗拉拔性能,适用于高频率插拔操作。
    4. 环保合规:符合国际环保标准,无有害物质。
    这些特点使 QTH 系列成为高性能连接器的理想选择,在高速数据传输和复杂应用场景中表现尤为突出。

    应用案例和使用建议


    应用案例
    - 在工业控制领域,QTH 系列被用于 PLC 和 HMI 的接口连接。
    - 在医疗设备中,其高可靠性与抗干扰能力使其成为关键组件。
    - 在通信设备中,它支持高速数据链路的可靠连接。
    使用建议
    - 在高湿环境中使用时,建议定期检查连接器密封性,防止水分侵入。
    - 定期清洁连接器表面,避免积尘导致接触不良。
    - 避免过度弯曲或扭曲连接线缆,以免对连接器造成物理损伤。

    兼容性和支持


    QTH 系列产品与多种设备兼容,可轻松集成到现有系统中。此外,Samtec 公司提供全面的技术支持和售后服务,包括定制设计咨询、安装指导和长期维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时接触不良 | 检查连接器是否清洁并正确安装 |
    | 引脚出现氧化现象 | 更换镀金型号或定期清理引脚 |
    | 连接不稳定 | 确保连接器尾部焊接牢固 |

    总结和推荐


    QTH 系列高速双排针座凭借其卓越的设计和可靠的性能,已成为行业内的佼佼者。无论是从信号传输稳定性还是使用寿命来看,该系列产品都表现出色。对于需要高速、高可靠性的应用场景,强烈推荐使用 QTH 系列产品。
    综上所述,QTH 系列产品是高性能连接器的理想选择,适合各种工业和商业领域的应用需求。如果您正在寻找一款兼顾高性能与成本效益的连接器,QTH 系列无疑是一个值得信赖的选择。

QTH-030-07-F-D-A参数

参数
针脚数 60pin
接合堆叠高度 25mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 24.23mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-07-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-07-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-07-F-D-A QTH-030-07-F-D-A数据手册

QTH-030-07-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.8355 ¥ 133.81
54+ $ 13.1976 ¥ 111.5197
108+ $ 11.2536 ¥ 95.0929
270+ $ 9.324 ¥ 78.7878
540+ $ 7.9485 ¥ 67.1648
1026+ $ 6.741 ¥ 56.9615
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 133.81
直接购买
加入购物车
