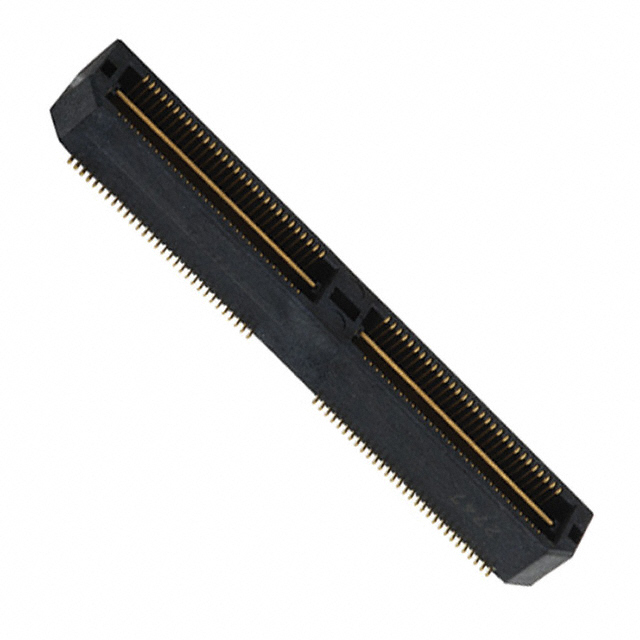

QTH-060-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: SR-QTH-060-01-F-D-A-K-TR
供应商: 海外现货
标准整包数: 425
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-F-D-A-K-TR

QTH-060-01-F-D-A-K-TR概述

    电子元器件产品技术手册:QTH-XXX-XX-X-D-XXX-XX-X-XX

    产品简介


    QTH-XXX-XX-X-D-XXX-XX-X-XX是一款高度集成的双排高密度终端组件,由Samtec公司设计制造。它适用于广泛的应用领域,包括通信设备、计算机网络、工业控制设备等。该产品以其出色的电气特性和可靠性,在市场上具有广泛的影响力。

    技术参数


    - 位置数量:30、60、90、120、150(每行)
    - 行规格:双行(-D选项)
    - 镀层规格:
    - 选择性金(3 µ'')在接触区域,哑光锡在尾部(-F选项)
    - 选择性金(10 µ'')在接触区域,哑光锡在尾部(-L选项)
    - 接触区域金(30 µ''),尾部金(3 µ'')(-H选项)
    - 选择性金(50 µ'')在接触区域,哑光锡在尾部(-C选项)
    - 引脚样式:
    - 01型:0.1680英寸
    - 02型:0.2861英寸
    - 03型:0.4043英寸
    - 04型:0.6001英寸
    - 05型:0.7181英寸
    - 06型:0.8361英寸
    - 07型:0.9542英寸
    - 08型:1.1511英寸
    - 09型:0.5224英寸
    - 10型:0.5618英寸
    - 尺寸公差:±0.01英寸(线性)±2度(角度)
    - 材料:绝缘体为LCP UL94V-0,颜色为黑色;终端和接地平面为磷青铜
    - 最大变化:±0.002英寸(适用信号或地针独立于信号或地针)
    - 包装方式:
    - 盘装(默认)
    - 带卷包装(-TR选项)

    产品特点和优势


    1. 多功能性:可根据不同的应用需求进行多种配置,例如引脚样式、镀层规格和锁紧机制。
    2. 可靠性:采用高质量的材料和精密的制造工艺,确保长期稳定的工作表现。
    3. 设计灵活性:提供多种安装选项,包括锁紧片(-LC)、导向销(-A)等,满足不同客户的定制化需求。
    4. 易于操作:配有自动贴片选项,方便自动化生产流程,提高效率和降低成本。

    应用案例和使用建议


    QTH-XXX-XX-X-D-XXX-XX-X-XX被广泛应用于通信基站、服务器、路由器等领域。例如,在5G通信设备中,这种终端组件用于连接基带处理单元与射频单元,保证信号传输的可靠性和稳定性。在实际应用中,建议根据具体的应用场景选择合适的镀层和锁紧机制,以提高产品的可靠性和使用寿命。

    兼容性和支持


    - 兼容性:可以与QSH-D-GP(但不支持QSH-D-RA-GP选项)兼容,便于不同设备之间的集成。
    - 支持服务:Samtec公司提供了全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询等。

    常见问题与解决方案


    1. 问题:锁紧机制失效
    - 解决方案:检查是否正确安装锁紧部件,并确保符合规定的推力要求。
    2. 问题:信号传输不稳定
    - 解决方案:确认接触面清洁无污染,并确保良好的接地。
    3. 问题:封装损坏
    - 解决方案:避免包装在极端温度下存储,并按照规定的操作规范处理。

    总结和推荐


    QTH-XXX-XX-X-D-XXX-XX-X-XX以其卓越的设计灵活性、可靠性和多功能性,在市场上具有很强的竞争力。无论是对于需要定制化解决方案的客户还是大规模生产的制造商,这款产品都是一个理想的选择。强烈推荐使用,特别是在需要高密度终端连接的场合。

QTH-060-01-F-D-A-K-TR参数

参数
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-060-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
