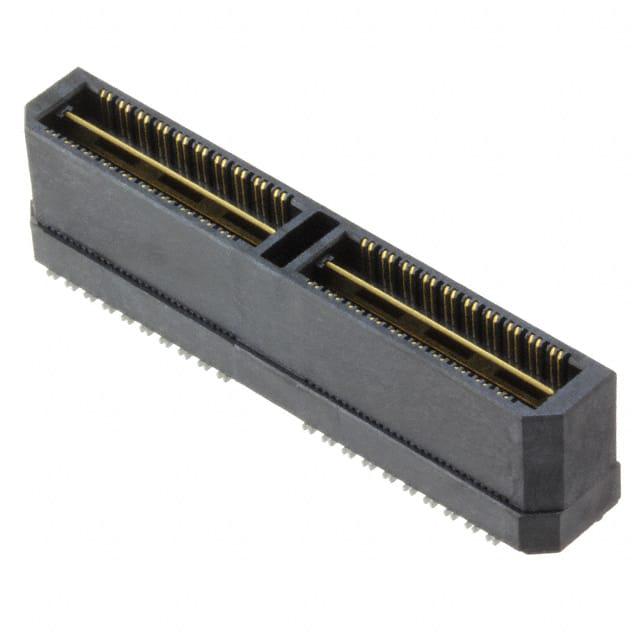

QTH-040-03-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排针, QTH系列, 直角, 表面
供应商型号: ET-2856187
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-040-03-L-D-DP-A

QTH-040-03-L-D-DP-A概述


    产品简介


    本文档介绍的是SAMTEC公司生产的一款名为QTH-30-XX-D-XX-A的电子元器件。这是一款高密度差分对终端装配组件,设计用于提高信号传输的质量和可靠性。它主要用于高速通信设备、服务器、存储系统、网络设备等领域。这款电子元器件能够提供卓越的电气性能和机械稳定性,适用于多种复杂的连接需求。

    技术参数


    - 封装尺寸:
    - 长度: 4.267 mm(可定制)
    - 宽度: 15.243 mm(可定制)
    - 终端配置: 双行配置,最多可达100个位置(每行)
    - 绝缘材料: LCP UL94V-0,颜色为黑色
    - 终端材料: 磷青铜
    - 接插力: 最小推力6盎司(-01和-02款式),8盎司(其他款式)
    - 拔出力: 最小保留力1磅
    - 插孔偏移量: ±0.020 mm(±0.51 mm)
    - 接线端镀层选项:
    - 3微英寸选择性金镀层(接触区)+哑光锡(尾部)
    - 10微英寸选择性金镀层(接触区)+哑光锡(尾部)
    - 30微英寸金镀层(接触区),3微英寸金镀层(尾部)
    - 50微英寸电解抛光选择性金镀层(接触区)+哑光锡(尾部)

    产品特点和优势


    1. 高密度差分对终端装配:允许在有限的空间内实现更多的连接点,提高设备的集成度。
    2. 优越的电气性能:具备低阻抗、低插入损耗、低回波损耗等特点,保证信号传输的稳定性和可靠性。
    3. 坚固耐用的机械结构:采用磷青铜材质的终端和UL94V-0级别的LCP绝缘材料,确保长期使用中的稳定性和安全性。
    4. 多样化的设计选项:提供了多种选项如锁紧夹、对准销、摩擦锁等,适应不同的安装和使用需求。
    5. 易于制造和组装:通过优化设计,提高了制造效率,便于自动化生产和现场安装。

    应用案例和使用建议


    该电子元器件广泛应用于高速通信设备、服务器、存储系统和网络设备等领域。例如,在一个高速数据传输系统中,它可以被用于提高系统的信号完整性,减少传输延迟和信号失真。使用时建议注意以下几点:
    1. 严格控制插拔次数:以避免长期使用后的磨损。
    2. 选择合适的镀层选项:根据实际应用的需求,选择最合适的镀层来延长使用寿命。
    3. 确保正确的装配方向:使用对准销和其他辅助工具,确保每个部件正确无误地安装到位。

    兼容性和支持


    QTH-30-XX-D-XX-A与SAMTEC公司的多种相关配件兼容,包括锁定夹、对准销、导轨等。此外,制造商还提供详细的安装指南和技术支持,以帮助用户更好地理解和使用该产品。任何新的应用场景都需要与SAMTEC的互连工艺组进行沟通,以获得最佳的解决方案。

    常见问题与解决方案


    - 问题: 插入力过高导致难以装配
    - 解决办法: 检查是否选择了正确的锁紧夹选项,如有必要,更换为自动放置工具。
    - 问题: 无法保持信号完整性
    - 解决办法: 确认使用的镀层选项是否满足需求,考虑使用更高规格的镀层。
    - 问题: 插头频繁脱落
    - 解决办法: 使用带有摩擦锁或锁紧夹的版本,并确保安装正确。

    总结和推荐


    QTH-30-XX-D-XX-A是一款具有高性能、多功能的电子元器件,特别适合需要高密度差分对终端的应用场合。它的卓越电气性能和机械稳定性使其在市场上具有很强的竞争力。通过合理的选择和使用建议,用户可以充分发挥其潜力。综上所述,强烈推荐此产品给寻求高效可靠连接解决方案的工程师和设计师。

QTH-040-03-L-D-DP-A参数

参数
板上高度 10.27mm
针脚数 80pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-040-03-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-040-03-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-040-03-L-D-DP-A QTH-040-03-L-D-DP-A数据手册

QTH-040-03-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.6026 ¥ 148.7421
130+ $ 13.6426 ¥ 115.2801
195+ $ 12.3189 ¥ 104.0949
455+ $ 9.6826 ¥ 81.8181
1430+ $ 8.3368 ¥ 70.4457
库存: 59
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 148.74
直接购买
加入购物车
