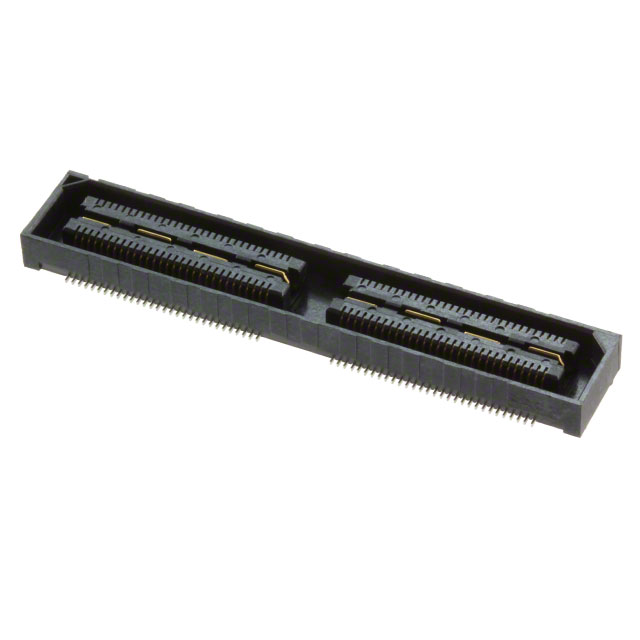

QSH-060-01-F-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距20p单排排母 板对板, QSH系列, 直角, 表面
供应商型号: N-QSH-060-01-F-D-A-K
供应商: 云汉优选
标准整包数: 1

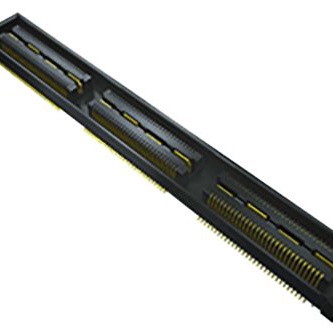

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-F-D-A-K

QSH-060-01-F-D-A-K概述


    产品简介


    QSH-30-01-D-XX 双排高密度插座组件
    QSH-30-01-D-XX 是一款专为高密度连接需求设计的双排插座组件。它主要用于高可靠性连接的应用场景,如工业自动化、通信设备、医疗设备及测试测量仪器。该组件具备高性能电气特性和卓越的机械稳定性,适用于严苛的工作环境。

    技术参数


    - 引脚数量:可选 30, 60, 90, 120, 或 150 个位置(每行)。
    - 插拔力:最小接触保留力为 8 盎司。
    - 材料:绝缘体采用 UL94V-0 级 LCP 材料,黑色;接触件及接地平面采用磷青铜。
    - 插针类型:可选多种插针选项,如对齐销、锁片、导向柱、摩擦锁、保持器等。
    - 镀层:提供多种镀层选项,包括选择性金、闪亮金、轻度选择性金、重金镀层等。
    - 封装:可根据需求选择托盘包装或带卷包装,支持最大 90 个位置的带卷包装。

    产品特点和优势


    - 高密度连接:QSH-30-01-D-XX 提供高达 150 个位置的高密度连接能力,满足紧凑空间设计的需求。
    - 多功能插针选项:丰富的插针选项(如对齐销、锁片等)使得组件具有极高的灵活性,能够适应不同应用的需求。
    - 优异的电气性能:通过优化设计,该组件能提供稳定的电气连接,确保信号传输的可靠性和稳定性。
    - 耐久性强:磷青铜材料的选择确保了接触件的长期耐用性,即使在恶劣环境中也能保持性能稳定。

    应用案例和使用建议


    应用案例:
    - 在工业自动化系统中作为机器间的数据传输接口。
    - 用于通信设备的背板连接。
    - 医疗设备中的精密信号传输。
    使用建议:
    - 在选择插针选项时,需根据具体应用场景考虑,例如在需要高频传输的应用中应选用合适的锁片选项。
    - 在插入过程中应注意保持均匀力度,避免损坏插针或插座。
    - 建议在组装前检查所有引脚的位置和方向,确保正确安装。

    兼容性和支持


    - 兼容性:QSH-30-01-D-XX 可与多种标准插针和插头配合使用,适用于广泛的应用场景。
    - 支持与维护:Samtec Inc. 提供详尽的技术文档和支持服务,包括安装指南、常见问题解答等,以帮助客户顺利完成项目。

    常见问题与解决方案


    - 问题 1:如何选择合适的镀层?
    - 解决方案:根据具体应用要求,选择合适的镀层类型。例如,对于高频传输应用,建议选用轻度选择性金镀层。
    - 问题 2:插入过程中插针出现弯曲怎么办?
    - 解决方案:确保插入过程中力度均匀,并使用适当的工具辅助插入,避免手动直接插入导致的损伤。
    - 问题 3:插拔次数减少怎么办?
    - 解决方案:检查插针与插座是否匹配,必要时更换磨损部件。同时,保持良好的插入和拔出习惯,可以有效延长使用寿命。

    总结和推荐


    综上所述,QSH-30-01-D-XX 双排高密度插座组件是一款极具竞争力的产品,具备高密度连接、多功能插针选项及优异的电气性能等特点。无论是在工业自动化、通信设备还是医疗设备等领域,都能发挥出色的表现。强烈推荐给寻求高性能、高可靠性的连接解决方案的用户。

QSH-060-01-F-D-A-K参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-F-D-A-K QSH-060-01-F-D-A-K数据手册

QSH-060-01-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.3776 ¥ 62.7096
64+ $ 7.1688 ¥ 60.9348
128+ $ 5.5182 ¥ 46.9047
库存: 314
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 940.64
直接购买
加入购物车
