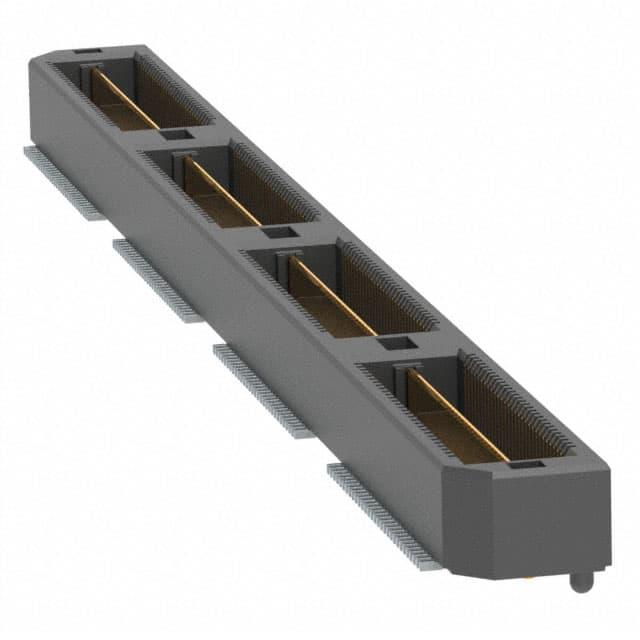

QTH-120-01-F-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 240pin 5mm 4.06mm 76nm 金 贴片安装 80.01mm(长度)*7.11mm(高度)
供应商型号: Q-QTH-120-01-F-D-A-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-01-F-D-A-K

QTH-120-01-F-D-A-K概述

    QTH 系列高速接地平面连接器技术手册

    1. 产品简介


    QTH 系列高速接地平面连接器是专为高速信号传输设计的高品质连接器。该系列包含多种型号和配置,适用于各种高密度电子设备。QTH 连接器的主要功能是提供高可靠性、高电流承载能力和优异的信号完整性。其广泛应用于数据中心、服务器、通信设备、工业控制以及医疗设备等领域。

    2. 技术参数


    - 连接器高度: 从 5mm 到 25mm(标准堆叠高度)
    - 引脚配置:
    - 单端:–D
    - 差分对:–D–DP
    - 镀层选项:
    - –F: 信号引脚和接地平面镀金闪光,尾部镀锡
    - –L: 信号引脚和接地平面镀金 10 µ"(0.25 µm),尾部镀锡
    - –C: 选择性电抛光 50 µ"(1.27 µm) 最小 Au 覆盖在信号引脚接触区的 150 µ"(3.81 µm) Ni 上,接地平面接触区镀金 10 µ"(0.25 µm) 最小 Au 覆盖在 50 µ"(1.27 µm) Ni 上,所有焊尾镀锡
    - 电源和接地:
    - 接触点电流承载能力: 每个引脚 2 A(两个引脚供电)
    - 接地平面电流承载能力: 每个接地平面 25 A(一个接地平面供电)
    - 操作温度范围: -55°C 至 +125°C
    - 电压额定值: 175 VAC(5mm 堆叠高度)
    - 最大循环次数: 100
    - 符合 RoHS 标准: 是
    - 绝缘材料: 液晶聚合物
    - 端子材料: 磷青铜
    - 端子镀层: Au 或 Sn 覆盖 50 µ"(1.27 µm) Ni
    - 高可靠性能: 通过 10 年制造测试验证
    - 高寿命: 支持高达 10 年的使用寿命
    - 兼容标准: 符合 Pismo™ 1 标准
    - 频率性能: 2 Gbps(QTH/QSH @ 5mm 堆叠高度)

    3. 产品特点和优势


    QTH 系列连接器的独特功能和优势包括:
    - 高电流承载能力: 接地平面可承载高达 25A 的电流,确保稳定可靠的电力传输。
    - 优异的信号完整性: 专为高速信号传输设计,确保信号的完整性和低延迟。
    - 长寿命: 经过严格的 10 年制造测试,保证长期使用下的性能稳定性。
    - 广泛的适用性: 支持多种堆叠高度和引脚配置,满足不同应用场景的需求。
    - 高可靠性: 采用高品质材料和先进的加工工艺,确保连接器在极端环境下的耐用性。

    4. 应用案例和使用建议


    QTH 系列连接器已成功应用于数据中心、服务器和通信设备中,用于实现高速数据传输和稳定的电力供应。为了更好地发挥其性能,建议:
    - 合理选择引脚配置: 根据具体应用需求选择合适的单端或差分对配置。
    - 注意环境温度: 确保操作温度不超过 -55°C 至 +125°C 的范围。
    - 正确安装和维护: 遵循制造商提供的安装指南和维护建议,确保连接器的长期稳定运行。

    5. 兼容性和支持


    QTH 系列连接器与 UMPT/UMPS 配套使用,提供了灵活的两件式电源/信号解决方案。Samtec 提供全面的技术支持和售后服务,包括但不限于技术支持热线、在线文档和定制化服务。用户可通过联系 IPG@samtec.com 获取更多详细信息和支持。

    6. 常见问题与解决方案


    - Q: 如何选择合适的镀层?
    - A: 根据具体应用需求选择。对于数据速率较高的应用,可以选择 30 µ"(0.76 µm) 金镀层(-H 选项)。
    - Q: 如何确保连接器的稳定运行?
    - A: 定期检查并维护连接器,避免物理损坏。遵循制造商提供的安装和维护指南,确保连接器的长期稳定运行。
    - Q: 如何解决高温环境下的散热问题?
    - A: 使用适当的散热措施,如增加散热片或优化系统通风,确保连接器在高温环境下正常工作。

    7. 总结和推荐


    综上所述,QTH 系列高速接地平面连接器凭借其出色的电流承载能力、优异的信号完整性以及长期的稳定性和可靠性,成为众多高密度电子设备的理想选择。其广泛的适用性和良好的市场反馈,使其在市场上具有强大的竞争力。强烈推荐在需要高可靠性、高性能连接器的应用场景中使用 QTH 系列连接器。

QTH-120-01-F-D-A-K参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 240pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 80.01mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-120-01-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-120-01-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-120-01-F-D-A-K QTH-120-01-F-D-A-K数据手册

QTH-120-01-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.7918 ¥ 238.9719
10+ $ 27.686 ¥ 229.7935
25+ $ 23.9865 ¥ 199.0876
50+ $ 20.5624 ¥ 170.668
100+ $ 14.9247 ¥ 123.8749
250+ $ 13.4871 ¥ 111.943
500+ $ 10.618 ¥ 88.1292
1692+ $ 7.7428 ¥ 64.2654
4608+ $ 7.2603 ¥ 60.2603
9972+ $ 6.631 ¥ 55.037
库存: 100
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 238.97
