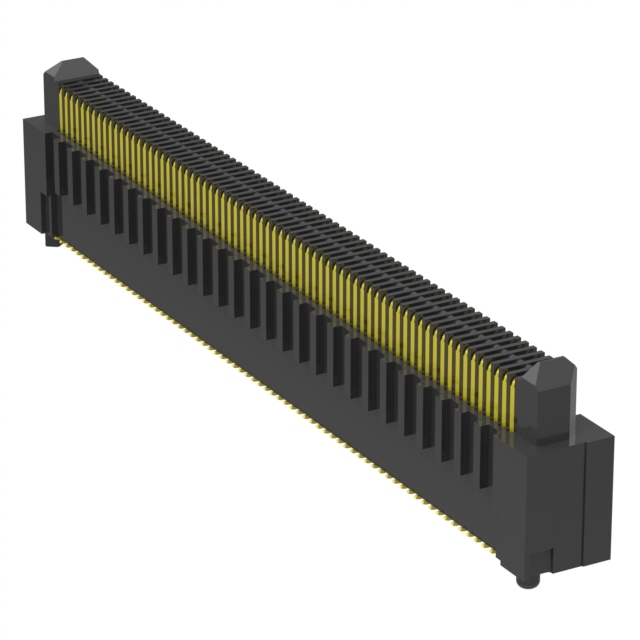

ERM8-070-09.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 800μm 2 140pin 14mm,16mm,19mm 12.91mm 250nm 金 SMD,P=0.8mm 贴片安装 62mm(长度)*5.6mm(高度)
供应商型号: 200-ERM8070090LDVKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-070-09.0-L-DV-K-TR

ERM8-070-09.0-L-DV-K-TR概述


    产品简介


    本产品名为ERM8系列高速边缘速率终端组件,由Samtec公司生产。这款电子元器件主要用于高速信号传输的应用领域,特别适用于通信、计算机网络、存储系统和其他需要高性能互连解决方案的场合。通过采用高级的材料和技术,ERM8系列组件能提供优异的信号完整性和较低的插入损耗,以满足现代高速数字系统的要求。

    技术参数


    - 型号命名规则:ERM8-XXX-XX.X-XXX-DV-XXXX-XX
    - 可选引脚数:-005, -010, -011, -013, -020, -025, -030, -035, -040, -049, -050, -060, -070, -075, -100(仅限-09.0引脚样式)
    - 引脚样式:
    - -02.0 = 2mm
    - -03.0 = 3mm
    - -05.0 = 5mm
    - -08.0 = 8mm
    - -09.0 = 9mm
    - 电镀规格:
    - -L:接触区域10微英寸轻选择金,尾部使用钝化锡
    - -S:接触区域30微英寸选择金,尾部使用钝化锡
    - -STL:接触区域30微英寸选择金,尾部使用锡铅合金(90/10+/-5%)
    - -DV:双垂直行
    - 其他选项:
    - -K:聚酰亚胺薄膜垫
    - -DS:差分对(热插拔)
    - -L:锁扣
    - -S:屏蔽
    - -EGP:延长导柱
    - -EGPS:延长导柱屏蔽
    - -DSP:-DS选项加-EGP
    - -DSS:-DS选项加-EGPS
    - -P:取放垫
    - -TR:带卷盘和封装
    - -FR:全卷带量
    - -BLANK:托盘

    产品特点和优势


    ERM8系列终端组件具有以下显著特点和优势:
    - 高可靠性:采用磷青铜材料,保证长期稳定性和抗腐蚀性。
    - 低损耗:精心设计的布局降低了插入损耗,提高了信号完整性。
    - 多种引脚样式:满足不同应用需求,提供了灵活的选择性。
    - 良好的屏蔽效果:-S选项提供额外的屏蔽层,减少电磁干扰。
    - 兼容性强:多种可选配置确保与不同系统的兼容性。

    应用案例和使用建议


    - 应用案例:ERM8系列组件广泛应用于服务器、交换机、路由器和其他高速通信设备中。这些组件能够在高速信号传输中保持数据完整性,从而提高整体系统的性能。
    - 使用建议:为了确保最佳性能,在安装时应避免过度弯曲引脚,并确保焊点稳固。此外,对于需要良好屏蔽的环境,建议选择带有屏蔽选项的型号。

    兼容性和支持


    - 兼容性:该组件能够与其他标准电子元器件和设备无缝集成。对于特定的应用环境,还可以根据客户要求进行定制。
    - 支持服务:Samtec公司提供了全面的技术支持和服务,包括产品咨询、安装指导、故障排除及售后服务。客户可以通过官方渠道获得详细的文档和支持资料。

    常见问题与解决方案


    1. 问题:信号完整性问题
    - 解决方案:检查引脚焊接质量,确保没有虚焊;检查信号路径是否有阻抗不匹配的问题。

    2. 问题:接触不良
    - 解决方案:确认锁扣(如果有的话)已经正确安装并发挥作用;确保引脚清洁且无氧化。
    3. 问题:屏蔽效果不佳
    - 解决方案:确认选择了正确的屏蔽选项(如-S),并确保安装过程中无遗漏。

    总结和推荐


    综上所述,ERM8系列高速边缘速率终端组件是一款高度可靠且性能优越的产品,适用于各种高速通信应用。其多种可选配置和出色的兼容性使其成为市场上的一大亮点。如果您正在寻找一个能够提升系统性能的解决方案,ERM8系列是一个值得考虑的选择。我们强烈推荐在相关项目中使用此产品。

ERM8-070-09.0-L-DV-K-TR参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
板上高度 12.91mm
针脚数 140pin
接合堆叠高度 14mm,16mm,19mm
长*宽*高 62mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
