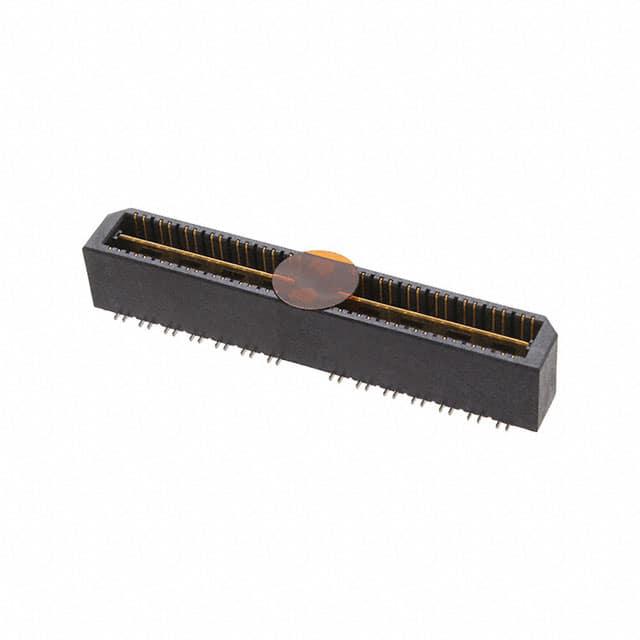

QTE-028-02-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距56p双排排针, QTE系列, 水平, 表面
供应商型号: 3748223
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-028-02-L-D-DP-A-K-TR

QTE-028-02-L-D-DP-A-K-TR概述

    QSE 系列高速接地平面插座技术手册

    产品简介


    QSE 系列是一款专为高可靠性、高密度连接需求设计的高速接地平面插座。它特别适用于需要信号和电源传输的应用场景。产品类型包括多种引脚配置,旨在满足不同应用需求。主要功能是实现高电流传输和高频信号传输,广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    - 引脚配置:0.64mm(0.025英寸),0.80mm(0.0315英寸)
    - 连接器插针:每行最多可配置40个插针
    - 接地平面:最多可配置14对差分对
    - 镀层选项:金闪镀(Gold Flash)、低光锡镀(Matte Tin)及电抛光选择性镀金(Electro-polished Selective)
    - 搭配引脚:与QTE引脚风格兼容
    - 堆叠高度:5mm
    - 工作温度范围:-55°C至+125°C
    - 电压等级:225VAC(5mm堆叠高度)
    - 最大循环次数:100次
    - 认证标准:RoHS合规

    产品特点和优势


    QSE系列的最大特点是其强大的电流承载能力和高频信号传输能力。由于其独特的刀片和光束设计,能够在高电流和高频环境下保持稳定性能。另外,该系列的产品还具有出色的热稳定性和抗干扰能力,使其成为工业级应用的理想选择。

    应用案例和使用建议


    QSE系列插座广泛应用于各种高性能计算和通信系统中。例如,在数据中心服务器中,它能够实现高效的数据传输和稳定的电力供应。在使用过程中,需要注意的是,要确保连接器的正确安装和维护,避免接触不良和腐蚀。此外,对于高负载应用,建议定期检查和更换以保持最佳性能。

    兼容性和支持


    QSE系列产品兼容多种其他电子元器件和设备,例如EQCD、EQDP电缆接头和SO立柱。Samtec公司提供全面的技术支持和维护服务,客户可以联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案: 检查连接器是否正确安装,必要时清洁触点表面。
    2. 问题:电流传输不稳定
    - 解决方案: 确保连接器与电缆接头匹配,并检查是否有损坏或磨损。
    3. 问题:温度过高
    - 解决方案: 检查散热装置是否正常工作,并确保连接器处于推荐的工作温度范围内。

    总结和推荐


    QSE系列高速接地平面插座凭借其卓越的性能和可靠的设计,在多个高要求应用领域中表现出色。其强大的电流承载能力和稳定的信号传输能力使其成为工业级应用的理想选择。强烈推荐使用QSE系列插座以提高系统的整体性能和可靠性。

QTE-028-02-L-D-DP-A-K-TR参数

参数
板上高度 7.26mm
针脚数 56pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 800μm
排数 2
触头镀层
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-028-02-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-028-02-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-028-02-L-D-DP-A-K-TR QTE-028-02-L-D-DP-A-K-TR数据手册

QTE-028-02-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
