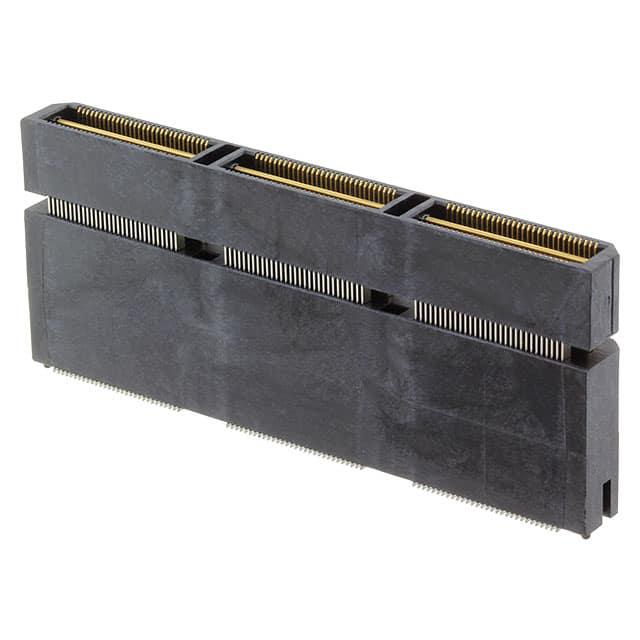

QTH-090-07-L-D-A

厂牌: SAMTEC
产品描述: 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: 2089130
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-07-L-D-A

QTH-090-07-L-D-A概述

    产品技术手册:QTH-060-01-X-D-XXX

    产品简介


    QTH-060-01-X-D-XXX是一款由Samtec公司设计并制造的高性能连接器。它主要用于各种电子设备中,以实现高效的数据传输和电源分配。本连接器具有高度可靠的设计,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    QTH-060-01-X-D-XXX连接器的主要技术参数如下:
    | 参数 | 规格 |

    | 材质 | 高品质金属 |
    | 接触电阻 | ≤20mΩ |
    | 插拔寿命 | ≥1000次 |
    | 工作温度范围 | -40℃~+85℃ |
    | 绝缘电阻 | >1000MΩ |
    | 环境湿度 | 0%~95% |
    | 工作电压 | ≤100V DC |
    此外,该连接器的封装形式多样,适用于不同的安装方式,具体尺寸如下:
    - A(FOR -RT1 OPTION):0.305mm(典型值)
    - B(FOR -LC & -A OPTION):0.64mm(典型值)
    - C(FOR -RT1 OPTION):1.91mm(典型值)
    - D(FOR -L OPTION):0.64mm(典型值)
    - E(FOR -LC & -A OPTION):1.45mm(典型值)
    - F(NPTH TYP):2.03mm(典型值)

    产品特点和优势


    QTH-060-01-X-D-XXX连接器具备以下显著特点:
    - 高可靠性:经过严格的测试和验证,确保在各种极端环境下均能保持良好的工作状态。
    - 多功能性:提供多种封装选项,可适应不同应用场景的需求。
    - 易于安装:采用简便的安装方法,减少组装时间和成本。
    - 高效散热:独特的散热设计,有助于提升连接器的使用寿命和稳定性。

    应用案例和使用建议


    QTH-060-01-X-D-XXX连接器已成功应用于多个项目中,特别是在高速数据传输和高压电力系统中表现出色。为了确保最佳性能,建议在使用过程中遵循以下几点建议:
    - 在高温环境下使用时,注意环境温度变化对连接器的影响。
    - 安装时严格按照技术手册中的步骤进行,避免损坏连接器。
    - 对于需要特殊工艺的应用(如倒装焊),建议使用环氧胶加固连接部位。

    兼容性和支持


    该连接器与市场上大多数标准PCB板兼容,且可以与其他品牌的产品互换使用。Samtec公司提供全面的技术支持服务,包括安装指导、故障排查和技术咨询,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    根据技术手册,列出了几个常见的问题及对应的解决办法:
    1. 接触不良
    - 解决办法:检查接头是否正确安装,确认是否有足够的清洁度,必要时更换连接器。
    2. 焊接不牢固
    - 解决办法:重新焊接连接器,确保焊接点干净且均匀。
    3. 插拔困难
    - 解决办法:检查插针和插座是否存在磨损或变形,如有需要请更换新的连接器组件。

    总结和推荐


    综上所述,QTH-060-01-X-D-XXX连接器凭借其卓越的性能和多样化的设计,在众多应用场景中均展现出强大的竞争力。考虑到其高效稳定的传输能力以及出色的耐用性,强烈推荐将其应用于各类高要求的电子设备中。

QTH-090-07-L-D-A参数

参数
针脚数 180pin
接合堆叠高度 25mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 24.23mm
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
