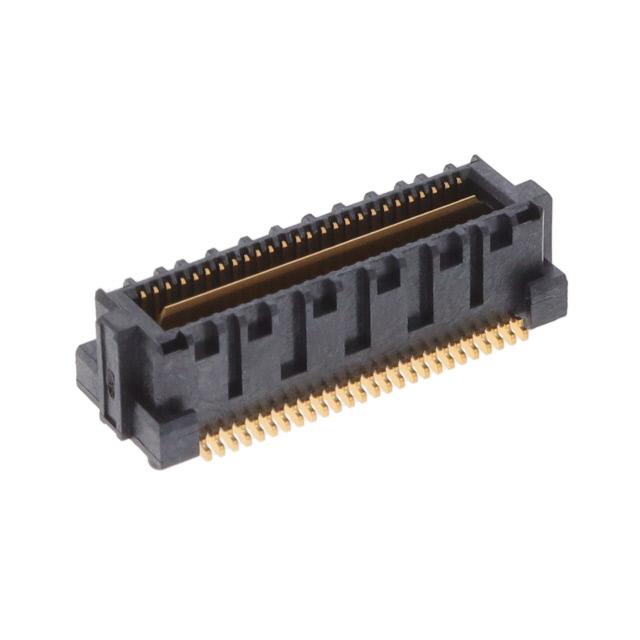

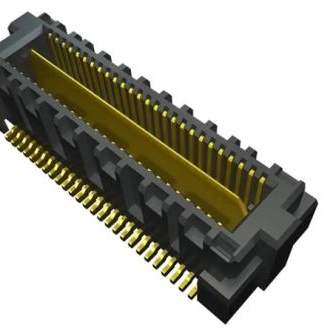

QMS-026-05.75-H-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排针, QMS系列, 水平, 表面
供应商型号: 2271524
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-05.75-H-D-A-K-TR

QMS-026-05.75-H-D-A-K-TR概述


    产品简介


    本技术手册详细介绍了Samtec公司生产的多款连接器系列。这些连接器主要用于多种电子设备的信号传输、电源分配和射频应用。具体来说,这些连接器可应用于通信设备、计算机、工业控制系统等领域。其典型型号包括QMS-XXX-XX.XX-XX-D-XX-XXX-X-XX系列,设计用于在紧凑的空间内实现高效可靠的连接。

    技术参数


    1. 尺寸精度:
    - 尺寸公差为英寸单位,除非特别说明。尺寸公差细节请参见图纸中的具体说明。
    2. 工作温度范围:
    - 未明确说明特定的工作温度范围,通常遵循标准工业级温度范围(例如,-40°C至+85°C)。
    3. 电气特性:
    - 金层厚度:接触区为30μin,尾部为3μin。
    - 接触电阻:不超过20mΩ。
    - 绝缘电阻:不小于1000兆欧。
    4. 机械特性:
    - 推出力:信号引脚≥0.5磅,接地引脚≥1磅,电源引脚≥0.5磅,射频引脚≥0.5磅。
    5. 其他关键参数:
    - 支持的引脚数:最多支持104个引脚。
    - 板厚选项:0.062英寸和0.093英寸两种板厚。

    产品特点和优势


    1. 高可靠性:采用优质材料和精密制造工艺,确保长期稳定可靠运行。
    2. 高性能:提供低接触电阻和高绝缘电阻,确保高效稳定的信号传输。
    3. 多样化的配置选择:不同的引脚配置和板厚选项,以适应各种应用场景。
    4. 良好的兼容性:适用于多种引脚数量,支持不同的安装方式和包装形式。

    应用案例和使用建议


    1. 通信设备:
    - 在路由器、交换机等通信设备中,连接器可用于不同电路板之间的高速信号传输。
    - 建议使用该系列连接器的信号和电源组合,以简化布线并提高效率。
    2. 工业控制设备:
    - 在工业自动化系统中,该连接器可用于连接传感器和执行器,保证高效的数据传输。
    - 使用时应注意环境温度和湿度的影响,确保连接器正常工作。

    兼容性和支持


    1. 兼容性:
    - 本系列产品兼容多种引脚配置和安装方式,但某些配置可能受到限制。
    - 详细兼容性请参阅技术手册中的具体配置说明。
    2. 支持:
    - Samtec公司提供全面的技术支持和服务,包括产品选型指导、安装调试和售后维护。
    - 如需进一步技术支持,请联系Samtec客户服务部门。

    常见问题与解决方案


    1. 接触不良:
    - 解决方法:检查接触表面是否有污垢或损坏,必要时重新安装。
    2. 信号传输不稳定:
    - 解决方法:检查连接器是否正确插入并锁紧,同时确认周围电磁干扰环境。

    总结和推荐


    总体来看,Samtec公司的这一系列连接器凭借其优良的性能和丰富的配置选项,在多种应用场景中表现出色。特别是在需要高可靠性和高性能的应用场景下,该系列连接器是理想的选择。如果您正在寻找高质量的连接解决方案,强烈推荐您考虑使用Samtec公司的这一系列产品。

QMS-026-05.75-H-D-A-K-TR参数

参数
触头镀层厚度 760nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 5.38mm
针脚数 52pin
接合堆叠高度 10mm,12mm
长*宽*高 20.83mm(长度)*7.52mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
