首页  >  产品百科  >  QTE-020-01-F-D-A

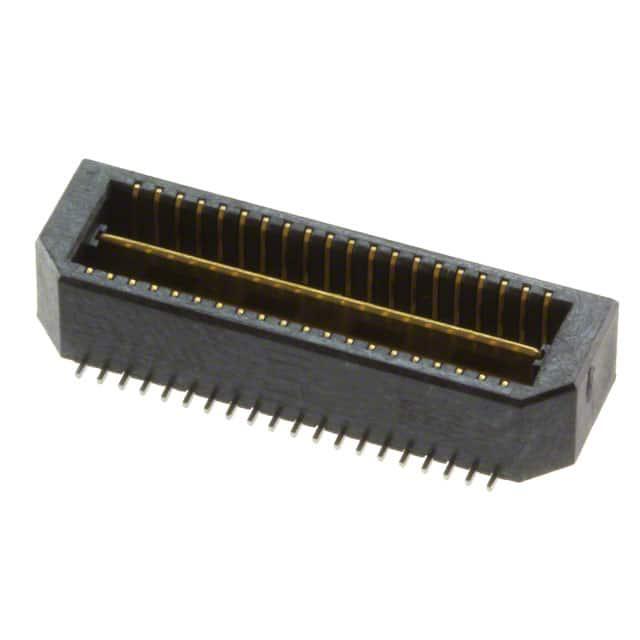

QTE-020-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: SR-QTE-020-01-F-D-A
供应商: 海外现货
标准整包数: 1

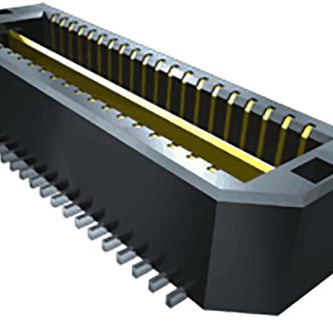

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-01-F-D-A

QTE-020-01-F-D-A概述

    # 高性能双排高密度终端组件技术手册

    产品简介


    本产品为高性能双排高密度终端组件(以下简称“组件”),广泛应用于高速信号传输、电信、数据通信、工业控制及消费电子等领域。组件由绝缘材料LCP制成,具备UL94V-0阻燃等级,并通过黑色染色处理以增强耐用性。其终端材质为磷青铜,确保了优良的导电性能和机械强度。此外,组件支持多种定制化选项,以满足不同应用场景的需求。

    技术参数


    | 参数名称 | 规格范围 |

    | 工作电压 | ≤100V |
    | 工作温度 | -40°C 至 +85°C |
    | 最大插入力 | ≤30N |
    | 插拔寿命 | ≥1000次 |
    | 绝缘电阻 | ≥100MΩ |
    | 接触电阻 | ≤20mΩ |
    | 导体镀层选项 | 金、镍、锡铅组合 |
    尺寸规格
    - 引脚直径:0.015英寸至0.155英寸
    - 间距:0.1英寸至0.2英寸
    - 引脚长度:0.168英寸至1.151英寸
    支持电气特性
    - 频率响应:DC 至 10GHz
    - 信号损耗:≤0.1dB/GHz
    - 电磁屏蔽效能:≥60dB
    工作环境
    - 湿度:≤85%RH(无凝露)
    - 冲击:50g,半正弦波,持续11ms

    产品特点和优势


    1. 高可靠性:采用高性能磷青铜材料,保证长期稳定运行。
    2. 灵活设计:支持多种引脚样式、镀层工艺及包装形式,便于客户根据需求定制。
    3. 低插损高带宽:适用于高速信号传输场景,确保低延迟的数据交换。
    4. 兼容性强:适配主流生产设备,可快速融入现有制造流程。

    应用案例和使用建议


    应用案例
    - 数据中心网络交换机背板连接器
    - 工业自动化控制设备
    - 智能家居网关模块
    使用建议
    1. 安装注意事项:请严格按照指定公差安装,避免因过盈配合导致损坏。
    2. 环境防护:如需在高湿度环境中使用,建议加装防潮涂层或外壳保护。
    3. 热管理:对于高频工作场合,应加强散热设计以降低温升影响。

    兼容性和支持


    该组件具有良好的兼容性,支持主流自动化贴片设备。Samtec公司提供全面的技术支持服务,包括样品申请、技术支持热线以及在线文档资源。此外,所有产品均符合RoHS标准,环保合规。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时卡滞 | 确保正确选择合适的润滑剂或减小过盈量。 |
    | 连接信号异常 | 检查焊接质量及接地情况是否良好。 |
    | 插座引脚变形 | 调整插入工具力度并检查接触点压力。 |

    总结和推荐


    综上所述,这款高性能双排高密度终端组件凭借其卓越的电气性能、可靠的机械特性及广泛的适用范围,在多个行业领域展现出显著的应用价值。我们强烈推荐这一产品给对信号完整性要求较高的用户群体。无论是从性能还是成本效益方面考量,它都是理想的选择。

QTE-020-01-F-D-A参数

参数
触头镀层
板上高度 4.27mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-01-F-D-A QTE-020-01-F-D-A数据手册

QTE-020-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 6.8125 ¥ 58.1106
192+ $ 5.2125 ¥ 44.4626
480+ $ 4.675 ¥ 39.8778
960+ $ 3.6125 ¥ 30.8146
4896+ $ 2.55 ¥ 21.7515
13248+ $ 2.35 ¥ 20.0455
28704+ $ 2.175 ¥ 18.5528
库存: 288
起订量: 96 增量: 1
交货地:
最小起订量为:96
合计: ¥ 5578.61
直接购买
加入购物车
