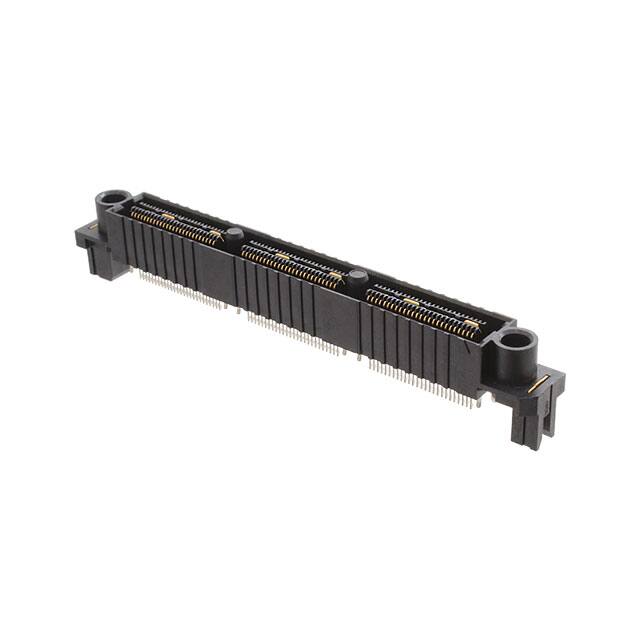

QFS-078-01-SL-D-EM2

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 156pin 金 板安装,边缘安装,面板安装 79.26mm(长度)
供应商型号: 200-QFS07801SLDEM2
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-078-01-SL-D-EM2

QFS-078-01-SL-D-EM2概述

    电子元器件产品技术手册:QFS/QMS 0,635 mm (.025") Q2™ 高速坚固型接地平面插座/终端排

    产品简介


    QFS/QMS系列是Samtec公司推出的高速坚固型接地平面插座/终端排系列产品。该系列主要应用于高可靠性需求的应用场合,如航空航天、军事、工业自动化等领域。这些插座/终端排采用0.635 mm(0.025英寸)间距设计,旨在提供卓越的信号完整性与机械稳定性。此外,它们还具备多种配置选项,适用于共面和平行板对板连接应用。

    技术参数


    - 间距: 0.635 mm(0.025英寸)
    - 电流承载能力: 1.5 A(相邻6个引脚供电)
    - 电压等级: 300 VAC
    - 工作温度范围: -55°C至+125°C
    - 耐受电压: 900 VAC
    - 绝缘电阻: ≥1,000 MΩ
    - 接触电阻: ≤15 mΩ(Samtec定义)
    - 机械耐久性: ≥500次循环(30微英寸金)
    - 振动测试: 符合EIA-364-28标准
    - 冲击测试: 100 G,锯齿波形,每个方向3次,共18次冲击
    - 正常力: ≥30克
    - 热冲击测试: 100个热循环,高低温快速转换
    - 湿度测试: 湿度范围90%至95%,持续240小时
    - 爬电距离与间隙: 不同型号略有不同
    - 高速性能: 单端信号8.0 GHz/16 Gbps,差分信号8.5 GHz/17 Gbps

    产品特点和优势


    QFS/QMS系列的主要优势在于其高性能和高可靠性。这些特性使得它们特别适合于需要高速数据传输且环境恶劣的应用场合。产品的坚固设计使其能够在严苛环境中长期稳定运行,同时保证优异的电气性能。

    应用案例和使用建议


    QFS/QMS系列广泛应用于航空航天、军事、工业自动化等领域。在航空航天应用中,这些连接器能够承受极端的温度变化和振动,确保通信系统的可靠运行。在工业自动化中,这些连接器用于机器间的数据传输,确保生产过程的稳定性和高效性。
    使用建议:
    - 在高振动环境下使用时,建议选择具有更好抗振性能的设计。
    - 确保焊接工艺符合IPC/JEDEC J-STD-020标准,以保证良好的焊接质量。
    - 在组装过程中,采用低氧环境下的回流焊工艺,有助于提高焊点的可焊性。

    兼容性和支持


    QFS/QMS系列可以与不同的电路板设计和其他电子元件兼容。厂商提供了全面的技术支持,包括机械测试、信号完整性分析以及加工指导。如果您需要进一步的支持,可以通过联系相应的支持团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻超出预期 | 确认接触面积和压力是否符合要求,必要时重新装配或更换连接器。 |
    | 温度波动导致的电气性能下降 | 使用更高温度等级的产品或优化系统散热设计。 |
    | 振动引起的松动 | 使用更稳固的固定方式或增加减震材料。 |

    总结和推荐


    QFS/QMS系列以其卓越的性能和高可靠性在多个应用领域展现出色的表现。无论是在极端温度下还是在振动剧烈的环境中,这些连接器都能保持稳定的电气性能。对于那些需要在严苛环境下实现高速数据传输的应用来说,QFS/QMS系列是理想的选择。我们强烈推荐这款产品用于需要高可靠性的应用场景。

QFS-078-01-SL-D-EM2参数

参数
接合堆叠高度 -
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 -
针脚数 156pin
长*宽*高 79.26mm(长度)
安装方式 板安装,边缘安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-078-01-SL-D-EM2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-078-01-SL-D-EM2数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-078-01-SL-D-EM2 QFS-078-01-SL-D-EM2数据手册

QFS-078-01-SL-D-EM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.116 ¥ 237.5802
10+ $ 26.136 ¥ 220.8492
44+ $ 24.6348 ¥ 208.1641
110+ $ 18.984 ¥ 160.4148
264+ $ 16.2855 ¥ 137.6125
506+ $ 13.671 ¥ 115.52
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 237.58
直接购买
加入购物车
