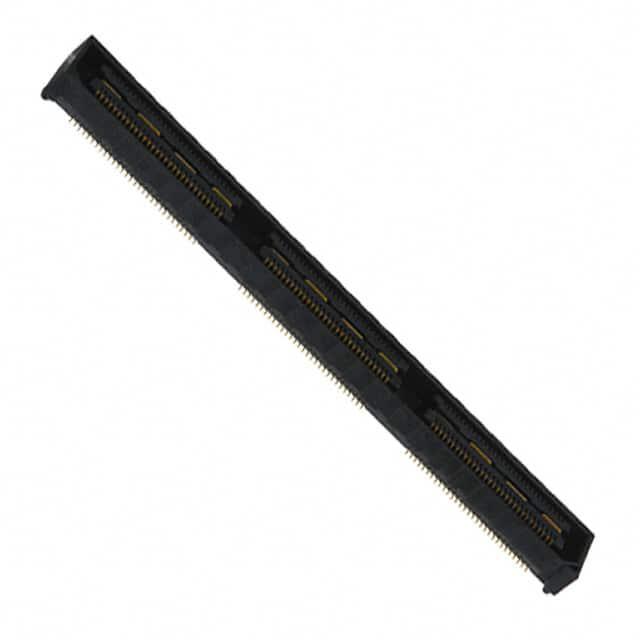

QSH-090-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排母 高速接地平面排母, QSH系列, 直角, 表面
供应商型号: SR-QSH-090-01-L-D-A-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-L-D-A-K

QSH-090-01-L-D-A-K概述

    电子元器件产品技术手册概述

    产品简介


    本产品为QSH-30-01-D-XX系列双排高密度插座组装件,由Samtec公司设计制造。它适用于多种电子产品,如计算机、通信设备、汽车电子等领域的连接器需求。此产品具有高密度连接特性,能够满足现代电子产品对小型化、高性能的需求。

    技术参数


    以下是该产品的主要技术参数和技术规格:
    - 数量位置:支持每行30个位置,还可以选择60个、90个、120个或150个位置。
    - 行规范:提供双排(-D)选项。
    - 选项:
    - 对齐针(-A)
    - 锁紧夹(-LC)
    - 导向柱(-GP)
    - 摩擦锁(-FL)
    - 保持(-RT1)
    - 卡扣(-L)
    - 电镀规格:
    - 30µ" 选择性金镀层(-S)
    - 3µ" 选择性金镀层(-F)
    - 10µ" 轻质选择性金镀层(-L)
    - 30µ" 重型金镀层(-H)
    - 50µ" 电解抛光选择性金镀层(-C)
    - 引脚样式:-01型引脚,长度为0.128英寸(3.25毫米)。
    - 包装:默认为托盘包装(BLANK),也可以选择带卷和卷轴(-TR)、全卷(-FR)。

    产品特点和优势


    - 高密度连接:该产品提供了每行高达150个位置的高密度连接能力,适用于空间有限的应用场景。
    - 可靠性:接触点和接地平面的保持力均达到最小8盎司,确保了连接的可靠性和稳定性。
    - 多样化选项:通过多种选项如对齐针、锁紧夹、导向柱等增强了产品的灵活性和适应性,满足不同应用场景的需求。
    - 耐用性:选用磷青铜作为接触部分和接地平面材料,保证了长时间使用的耐久性。

    应用案例和使用建议


    - 计算机:应用于服务器、工作站等设备中,提高系统的稳定性和数据传输速率。
    - 通信设备:适用于路由器、交换机等通信设备,保障数据传输的安全性和稳定性。
    - 汽车电子:用于汽车ECU、传感器等关键部件,提升系统的抗干扰能力和可靠性。
    使用建议:
    - 在使用时注意安装方向和位置,确保正确插入。
    - 使用前检查所有选项和组件是否已安装正确,避免误操作导致损坏。
    - 对于使用锁紧夹(-LC)选项的产品,推荐手动放置以降低插入力。

    兼容性和支持


    - 兼容性:该产品支持多种引脚样式和其他选项,可以根据具体应用需求进行定制。
    - 支持和服务:Samtec公司提供了全面的技术支持和售后服务,用户可以通过电话、邮件等方式获得帮助。

    常见问题与解决方案


    - 问题一:如何安装锁紧夹(-LC)?
    - 解答:由于插入力较高,推荐手动安装。详见手册图7。

    - 问题二:如何选择合适的引脚样式?
    - 解答:根据具体应用需求选择合适的引脚样式,-01型是最常用的标准选项。

    总结和推荐


    综上所述,QSH-30-01-D-XX系列插座组装件是一款高性能、高密度的连接器产品,广泛适用于各类电子设备中。其多样化的选项、可靠的性能以及全面的支持使其成为市场的有力竞争者。强烈推荐在需要高密度连接的应用场景中使用此产品。

QSH-090-01-L-D-A-K参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
