首页  >  产品百科  >  QRF8-018-05.0-L-D-DP-A

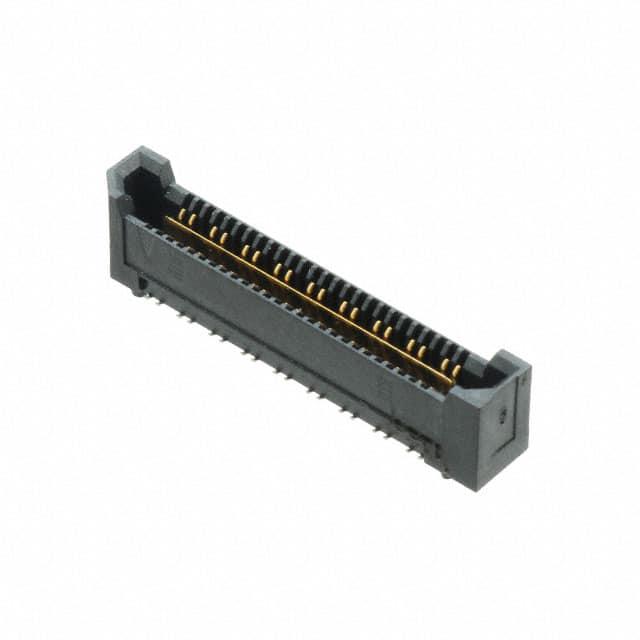

QRF8-018-05.0-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距36p双排排母 插座, QRF8系列, 直角, 表面
供应商型号: 200-QRF801805.0LDDPA
供应商: Mouser
标准整包数: 1

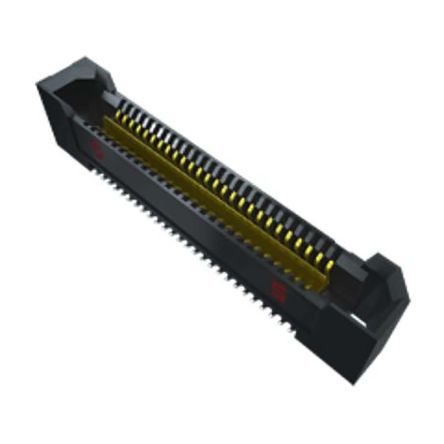

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-018-05.0-L-D-DP-A

QRF8-018-05.0-L-D-DP-A概述


    产品简介


    产品名称:QRF8-XXX-XX.X-DV-XX 系列电子元器件
    产品类型:高速板对板连接器
    主要功能:用于高密度信号传输,支持多种接口选项(如差分对、接地引脚等),适用于通信、计算机、工业控制及消费电子领域。
    应用领域:广泛应用于高性能计算设备、服务器、网络交换机、医疗电子设备以及高速数据传输系统。

    技术参数


    以下是根据技术手册提取的关键技术规格:
    | 参数名称 | 规格范围 | 单位 |
    |
    | 工作电压 | 0-24 | V |
    | 接触阻抗 | ≤20 | mΩ |
    | 最大电流容量 | 1A
    | 插拔次数 | ≥1000 | 次 |
    | 绝缘电阻 | ≥500 | MΩ |
    | 额定温度范围 | -40 至 +125 | ℃ |
    | 材质 | 绝缘体:LCP,黑色;接触件:铍铜;屏蔽层:磷青铜 |
    | 外壳尺寸 | 24.8 mm × 103 mm × 104 mm
    注:所有尺寸单位为毫米(mm),公差精度等级详见技术文档。

    产品特点和优势


    1. 高速信号传输:采用优化设计实现高达1GHz的带宽,满足现代数据密集型应用的需求。
    2. 可靠性高:具有超过1000次插拔寿命,确保长期稳定性。
    3. 多样化配置:支持多种定制化选项,包括不同间距、极性、接地方案及封装形式。
    4. 兼容性强:可无缝集成于现有系统中,同时保持良好互操作性。
    5. 优异的机械性能:接触件采用高强度铍铜材料,具备出色的耐久性和导电性。

    应用案例和使用建议


    应用案例
    1. 数据中心服务器:QRF8系列连接器被广泛应用于服务器背板设计中,用于连接多个CPU模块和存储单元。
    2. 网络交换机:在高密度交换机架构中,该系列连接器通过多通道并行传输提升整体性能。
    3. 嵌入式系统:在医疗监控设备或工业自动化设备中,提供稳定可靠的信号连接。
    使用建议
    - 在高振动环境中,建议增加引导柱(GP选项)以增强稳定性。
    - 对于需要快速更换的应用场景,选择带标签的全卷包装(FR选项)。
    - 若涉及敏感数据传输,建议启用双重垂直安装(D选项)来减少电磁干扰。

    兼容性和支持


    兼容性:QRF8系列连接器可以与Samtec公司生产的其他QRM8系列组件完美匹配,确保系统的无缝整合。
    技术支持:Samtec提供详尽的技术文档、样品申请以及在线客服支持,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法正确插入 | 检查接触件是否变形,必要时更换部件。 |
    | 插拔后信号中断 | 检查接触件表面是否有污垢或氧化现象,清洁后重新组装。 |
    | 密封性不足 | 确保安装符合图纸要求,并检查密封圈状态。 |

    总结和推荐


    综上所述,QRF8-XXX-XX.X-DV-XX 系列电子元器件凭借其卓越的性能、灵活的配置以及广泛的适用性,在高端电子设备领域表现出色。它不仅能够满足当前市场需求,还为未来的创新提供了坚实基础。因此,强烈推荐该系列产品作为高性能信号传输解决方案的理想选择。
    如果您正在寻找一款兼具稳定性和扩展性的连接器,QRF8系列无疑是一个明智的选择!

QRF8-018-05.0-L-D-DP-A参数

参数
排数 2
触头镀层
板上高度 5mm
针脚数 36pin
接合堆叠高度 7mm,10mm,12mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 800μm
长*宽*高 28.37mm*69.85mm*11.76mm
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRF8-018-05.0-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-018-05.0-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRF8-018-05.0-L-D-DP-A QRF8-018-05.0-L-D-DP-A数据手册

QRF8-018-05.0-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.086 ¥ 93.6767
510+ $ 7.6335 ¥ 64.5031
1020+ $ 6.3945 ¥ 54.0335
库存: 114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.67
