首页  >  产品百科  >  QFS-052-04.25-L-D-A-GP-P-TR

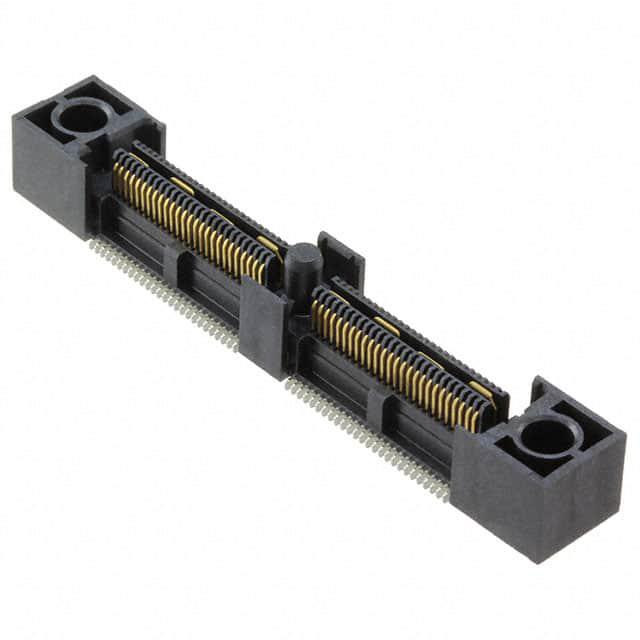

QFS-052-04.25-L-D-A-GP-P-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 104pin 10mm,11mm,14mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 55.13mm(长度)*8.13mm(高度)
供应商型号: 200-05204.25LDAGPPTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-04.25-L-D-A-GP-P-TR

QFS-052-04.25-L-D-A-GP-P-TR概述


    产品简介


    本产品是来自Samtec公司的QFS系列电子元器件,主要用于连接和信号传输。QFS系列包含了多种型号,例如QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX等,每个型号都有不同的规格和选项,适用于各种不同的应用需求。QFS系列因其出色的电气性能和可靠性,在通讯设备、工业自动化、医疗设备等领域广泛应用。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 宽度:2.731mm(0.1075英寸);长度:21.336mm(0.8400英寸) |
    | 引脚数 | 26, 52, 78, 104, 130 |
    | 额定电流 | 0.5 lb(信号),1 lb(接地),0.5 lb(电源),0.5 lb(射频) |
    | 工作温度范围 | -55°C至+125°C |
    | 连接方式 | 双排结构 |
    | 表面处理选项 | 金镀层或锡镀层 |
    | 兼容选项 | 引导孔,对齐销,取放垫 |

    产品特点和优势


    QFS系列的优势在于其独特的双排引脚设计,可以实现高密度的信号和电源连接。此外,它的金镀层接触区域和选择性表面处理使其具有良好的耐腐蚀性和低接触电阻,确保了长时间的可靠运行。QFS系列还提供了多种配置选项,如引线样式、包装方式和端口选项,以适应不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 在通讯基站中用于高密度信号连接。
    - 在工业自动化控制系统中作为电源连接接口。
    使用建议:
    - 确保安装过程中正确选择合适的包装方式和引线样式,以匹配您的具体需求。
    - 考虑使用引导孔和对齐销来提高装配精度,减少错误率。

    兼容性和支持


    QFS系列与现有的标准电子组装设备兼容,便于集成到现有系统中。Samtec公司提供详尽的技术支持文档,包括安装指南和常见问题解答。此外,还可以根据需要提供定制化服务和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚弯曲 | 使用适当的工具进行引脚矫正 |
    | 接触电阻异常 | 检查连接点是否有污垢并清洁 |
    | 装配精度不高 | 使用引导孔和对齐销提高装配精度 |

    总结和推荐


    QFS系列电子元器件凭借其卓越的性能和灵活性,适用于各种高要求的应用场景。其高密度连接能力、稳定的电气特性和丰富的配置选项使其在市场上具有较强的竞争力。强烈推荐给需要高性能连接解决方案的用户。
    综上所述,QFS系列电子元器件不仅满足了性能上的高标准,而且通过多样化的配置选项提高了用户的灵活性和适应性,因此我们强烈推荐这一系列的产品。

QFS-052-04.25-L-D-A-GP-P-TR参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 104pin
接合堆叠高度 10mm,11mm,14mm
长*宽*高 55.13mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QFS-052-04.25-L-D-A-GP-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-052-04.25-L-D-A-GP-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-052-04.25-L-D-A-GP-P-TR QFS-052-04.25-L-D-A-GP-P-TR数据手册

QFS-052-04.25-L-D-A-GP-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.835 ¥ 125.3558
150+ $ 13.545 ¥ 114.4553
450+ $ 10.1115 ¥ 85.4422
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 125.35
