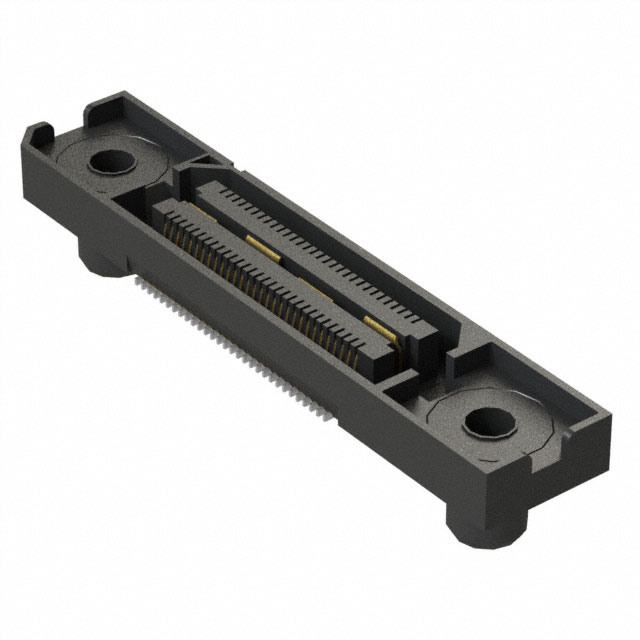

QSH-030-01-L-D-A-RT1-K-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 60pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.5mm 贴片安装
供应商型号: UA-QSH-030-01-L-D-A-RT1-K-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-L-D-A-RT1-K-TR

QSH-030-01-L-D-A-RT1-K-TR概述

    高速接地平面插座技术手册

    产品简介


    QSH系列高速接地平面插座是专为高密度连接设计的高性能电子元器件。它采用了独特的刀片与弹簧结构设计(Blade & Beam Design),适合于需要高电流传输和可靠连接的应用场景。此产品主要用于信号和电源连接,尤其适用于对温度和机械振动有严格要求的环境。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 磷青铜 |
    | 沉积镀层 | Au 或 Sn 覆盖 50 μ" (1.27 μm) Ni |
    | 电流承载能力 | 单针:2 A / 双针:4 A |
    | 接地平面承载能力 | 单平面:25 A |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 电压等级 | 175 VAC (5 mm 堆叠高度) |
    | 最大循环次数 | 100 次 |
    | RoHS 符合性 | 是 |

    产品特点和优势


    QSH系列插座具有以下独特功能和优势:
    1. 金属接地平面:内嵌的金属接地平面用于增强电力或接地稳定性。
    2. 高速信号传输:能够支持高达2 Gbps的信号传输速率。
    3. 耐高温和抗震:适用于极端环境下的稳定运行。
    4. 长寿命:经过特殊处理,具备长达10年的使用寿命。
    5. 灵活设计:可选择多种接触材料和镀层以满足不同的应用需求。

    应用案例和使用建议


    QSH系列插座广泛应用于工业自动化、医疗设备、通信系统等领域。对于具体的应用场合,建议根据实际工作环境进行详细的电气和机械测试。同时,在组装过程中应注意保证良好的焊接质量和连接稳定性,避免过度振动导致接触不良。

    兼容性和支持


    QSH系列产品与其他Samtec品牌的电子元器件高度兼容,可通过官网获取更多技术支持和服务。对于客户特定的要求,需事先与Samtec确认并提供相应图纸以获得批准。

    常见问题与解决方案


    1. 问:插座的镀层材料如何选择?
    - 解决方案:根据应用的电气特性和环境要求选择Au或Sn镀层。
    2. 问:插座在高低温环境下的表现如何?
    - 解决方案:QSH插座通过严格的高低温测试,能够在-55 °C至+125 °C的范围内正常工作。
    3. 问:插座的最大插拔次数是多少?
    - 解决方案:最大插拔次数为100次,建议定期检查并更换已磨损的部件。

    总结和推荐


    总体而言,QSH系列高速接地平面插座是一款高可靠性的电子元器件,适合在严苛环境下使用。它不仅具有出色的电气性能和长久的使用寿命,还能适应多样化的安装需求。如果您正在寻找一款既能保证信号传输质量又能应对复杂工况的连接器,QSH系列将是理想的选择。

QSH-030-01-L-D-A-RT1-K-TR参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-030-01-L-D-A-RT1-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-L-D-A-RT1-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-030-01-L-D-A-RT1-K-TR QSH-030-01-L-D-A-RT1-K-TR数据手册

QSH-030-01-L-D-A-RT1-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.0605 ¥ 134.5873
100+ $ 12.8646 ¥ 107.8056
250+ $ 11.1763 ¥ 93.657
500+ $ 10.048 ¥ 84.2019
1000+ $ 9.2989 ¥ 77.9249
库存: 3
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 134.58
直接购买
加入购物车
