QMS-078-05.75-L-D-PC4

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 164pin 10mm,12mm 5.38mm 250nm 金 贴片安装,通孔安装
供应商型号: 3664787
供应商: 海外现货
标准整包数: 1

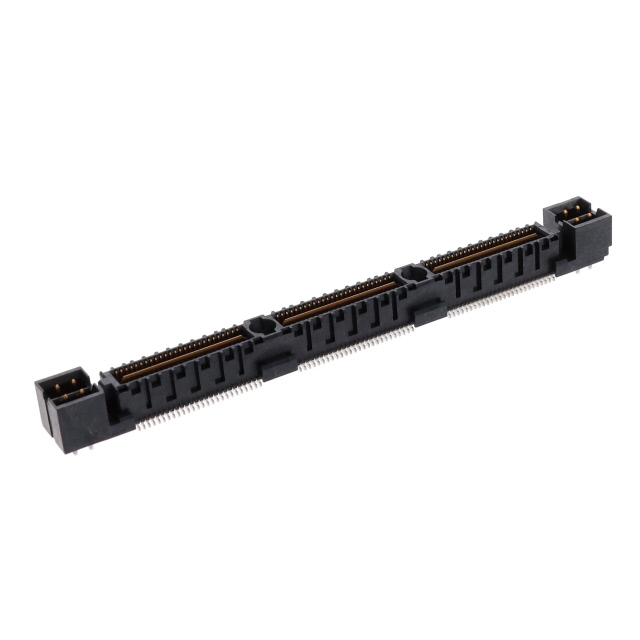

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-078-05.75-L-D-PC4

QMS-078-05.75-L-D-PC4概述


    产品简介




    本产品为一系列高性能连接器,包括双排终端条(double row terminal strip)。这些连接器具有多种不同的规格和配置,能够广泛应用于通信设备、数据传输系统、工业控制装置等领域。其主要功能是提供稳定的电气连接和可靠的信号传输,确保设备在复杂环境下仍能正常运行。


    技术参数




    - 终端条材料: 聚酰亚胺(Polyimide)或聚酮(Kapton);
    - 绝缘体材料: 液晶聚合物(LCP),UL 94V-0 等级,黑色;
    - 端子材质: 磷青铜(Phos Bronze);
    - 镀层选项: 30µ" 金在接触区域,3µ" 金在尾部;10µ" 金在接触区域,磨砂锡在尾部;
    - 端子规格: 可选长度为 05.75 寸和 06.75 寸;
    - 厚度: 标准板厚为 0.062 寸,特殊板厚为 0.093 寸;
    - 引脚间距: 0.840 寸(21.336mm);
    - 最大偏移量: ±0.004 寸(0.102mm)。


    产品特点和优势




    1. 多用途设计: 多种配置选项,如电源组合(Power Combo)、射频引脚(RF Pin)、接地引脚(RT Pin)等,使其适用于不同应用场景;
    2. 高可靠性: 采用优质材料和精密制造工艺,确保在高温、高压、振动等恶劣环境下仍能保持良好的电气性能;
    3. 灵活包装: 支持带盘(Tape & Reel)和托盘(Tray)等多种包装形式,方便生产和运输。


    应用案例和使用建议




    - 通信设备: 在无线通信基站中,用于实现多个信号通道间的连接,提高数据传输速度和稳定性;
    - 工业控制系统: 在自动化生产线中,用于连接传感器和执行机构,实现精准控制;
    - 建议: 在使用过程中,建议严格按照产品手册中的安装步骤进行操作,以确保最佳性能。同时,在极端环境下应特别注意防水防尘措施。


    兼容性和支持




    本系列产品与多种电子设备和模块兼容,可用于替换现有系统的连接器组件。Samtec 公司提供全面的技术支持服务,包括在线文档、电话技术支持以及定制化解决方案等,帮助客户解决使用过程中的任何问题。


    常见问题与解决方案




    1. 安装过程中出现偏移现象
    - 解决方法:检查安装工具是否正确,调整安装力度和角度,确保端子位置准确无误。

    2. 接触电阻偏大
    - 解决方法:确认端子镀层状态良好,无氧化或损伤,如有必要可更换新的端子条。

    3. 连接不稳定
    - 解决方法:重新检查连接器装配情况,确保所有连接部件均牢固可靠。


    总结和推荐




    总体而言,这款双排终端连接器凭借其多样化的配置、卓越的性能及广泛的适用性,在众多应用场景中表现出色。对于需要稳定、高效电气连接的系统来说,这是一个理想的选择。强烈推荐在涉及高要求的电子设备中采用该产品。

QMS-078-05.75-L-D-PC4参数

参数
板上高度 5.38mm
针脚数 164pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-078-05.75-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-078-05.75-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-078-05.75-L-D-PC4 QMS-078-05.75-L-D-PC4数据手册

QMS-078-05.75-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 141.546
10+ ¥ 139.0184
28+ ¥ 139.0184
56+ ¥ 139.0184
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 141.54
直接购买
加入购物车
