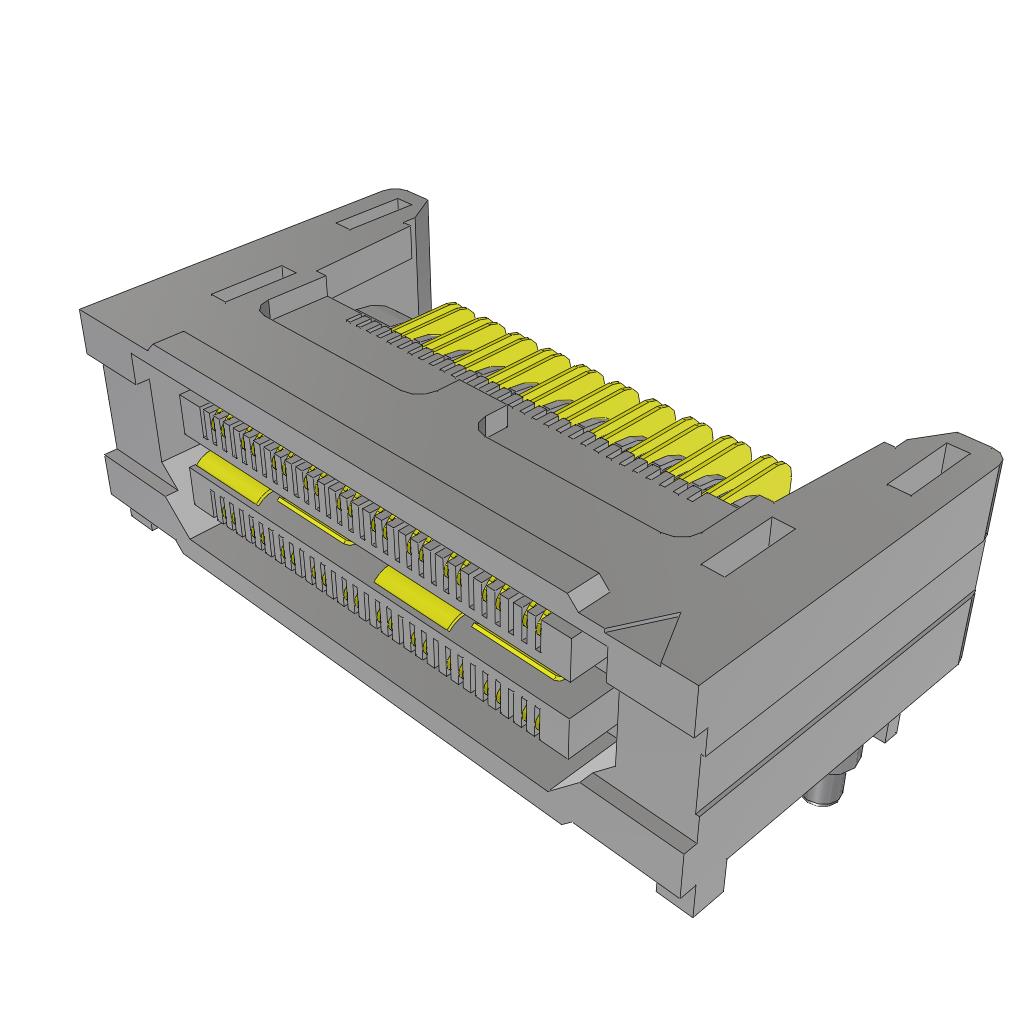

QSH-020-01-F-D-DP-RA

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 40pin 5mm 8.45mm 76nm 金 贴片安装
供应商型号: Q-QSH-020-01-F-D-DP-RA
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-020-01-F-D-DP-RA

QSH-020-01-F-D-DP-RA概述

    电子元器件技术手册:QSH-XXX-XX-X-D-DP-RA

    1. 产品简介


    QSH-XXX-XX-X-D-DP-RA是一款双排直角插座条,适用于多种电气和电子产品设计中。它提供了多种型号选择,每个型号的针数分别为-020、-040和-060(每行)。该产品的主要功能是提供可靠的电气连接,确保信号传输稳定。广泛应用于通信设备、计算机硬件、工业自动化控制系统等领域。

    2. 技术参数


    | 参数 | 值 |

    | 针数(每行) | -020, -040, -060 |
    | 插座类型 | 双排直角 |
    | 插头规格 | 差分对 “B” |
    | 绝缘材料 | LCP,颜色:黑色 |
    | 接触终端材质 | 磷青铜 |
    | 推出力最小值 | 6 盎司 (oz) |
    | 锁定机制 | 支持锁定螺丝和导轨 |
    | 导轨选项 | 右角度(RA) |
    | 安装厚度 | 0.50mm |
    | 尺寸公差 | ±0.0030英寸 |

    3. 产品特点和优势


    QSH-XXX-XX-X-D-DP-RA具有以下显著特点:
    - 高可靠性:磷青铜材质确保长时间使用不变形,信号传输稳定可靠。
    - 灵活多样的型号:多种针数选择,满足不同应用场景的需求。
    - 易于安装和维护:通过锁定螺丝和导轨设计,便于安装和拆卸。
    - 优异的电气性能:差分对设计减少电磁干扰,提高信号完整性。
    - 广泛的兼容性:适用于各种不同类型的电路板和接口。

    4. 应用案例和使用建议


    该产品常见于多种通信设备和计算设备中,如路由器、交换机和服务器等。具体应用时,建议按照制造商的技术指南进行安装。例如,在安装过程中注意定位和紧固螺丝,以确保插座条稳固地固定在电路板上,避免因松动导致的信号传输不稳定。

    5. 兼容性和支持


    QSH-XXX-XX-X-D-DP-RA与特定型号的导轨(如QTH-...-D-DP-RA-..PGP)兼容,确保在实际使用中能够顺利配对。制造商SAMTEC公司提供了详尽的产品文档和技术支持,帮助用户解决任何安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:如何正确安装QSH-XXX-XX-X-D-DP-RA?
    解决方案:参考技术手册中的安装指南,确保插座条与电路板紧密贴合,使用适当的工具进行紧固。
    - 问题2:安装后发现插座条出现松动怎么办?
    解决方案:检查锁定螺丝是否拧紧,如果需要可以重新拧紧或更换螺丝。

    7. 总结和推荐


    总体而言,QSH-XXX-XX-X-D-DP-RA是一款性能优良、应用广泛的电子元器件。其卓越的电气性能和稳定的机械结构使其成为众多高端电子设备的理想选择。强烈推荐给需要高可靠性和高性能连接解决方案的设计工程师和制造商。
    以上内容根据所提供的PDF文件中的数据整理而成,旨在为读者提供全面的技术信息和使用指导。如果您在使用QSH-XXX-XX-X-D-DP-RA的过程中有任何疑问或需要进一步的技术支持,建议直接联系SAMTEC公司获取官方帮助。

QSH-020-01-F-D-DP-RA参数

参数
触头镀层
板上高度 8.45mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
