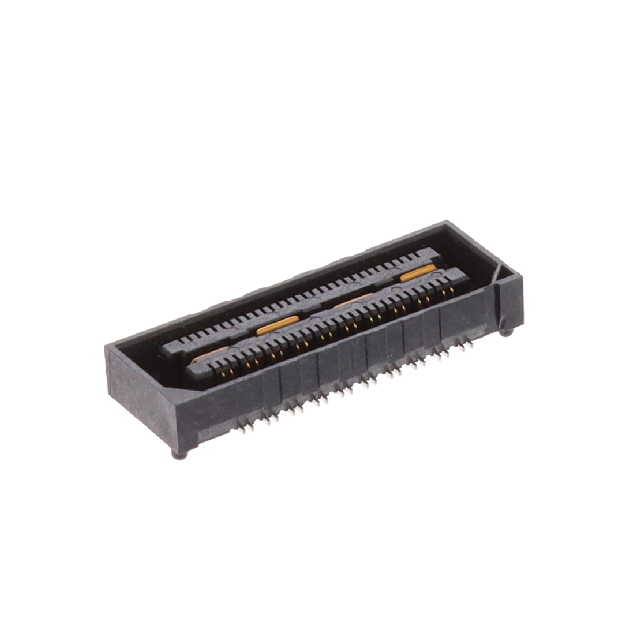

QSH-020-01-C-D-DP-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排母 插座, QSH系列, 直角, 表面
供应商型号: 200-QSH02001CDDPAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-020-01-C-D-DP-A-K

QSH-020-01-C-D-DP-A-K概述

    高速地面平面插座技术手册

    产品简介


    QSH系列是Samtec公司生产的高速地面平面插座,适用于多种高可靠性应用,如通信设备、服务器、工业自动化和医疗设备。该系列提供了单端和差分对两种连接方式,支持高达2 Gbps的数据传输速率,适合在严苛的工作环境下提供可靠的连接解决方案。

    技术参数


    | 参数 | 值 |

    | 插针数/行 | –030:30;–060:20;–090:20 |
    | 每行插针对数 | –D:单端,–D–DP:差分对 |
    | 绝缘材料 | 液晶聚合物 |
    | 接触材料 | 磷青铜 |
    | 镀层 | Au或Sn覆50 µ"(1.27 µm)Ni |
    | 电流承载能力 | 单个插针:2 A;地面平面:25 A |
    | 工作温度范围 | -55 °C至+125 °C |
    | 电压承载能力 | 175 VAC(5 mm堆叠高度) |
    | 最大循环次数 | 100次 |
    | RoHS符合性 | 是 |

    产品特点和优势


    QSH系列插座具备以下独特功能和优势:
    1. 整合金属平面:为电源或地面提供稳定支撑。
    2. 刀片与弹簧设计:保证可靠的连接和优异的性能。
    3. 多种插针配置:支持单端和差分对连接方式,适应不同应用需求。
    4. 高温耐受性:工作温度范围宽广,可在极端环境中保持稳定性能。
    5. 高可靠性:提供高达100次的循环测试,确保长时间运行的稳定性。

    应用案例和使用建议


    QSH系列插座广泛应用于各类高要求场景中,例如:
    - 通信设备:在基站、路由器等设备中用于连接多条高速信号线。
    - 服务器:用于数据中心服务器的高密度连接应用。
    - 工业自动化:在工业控制和机器人系统中提供稳定可靠的连接。
    使用建议:
    - 在安装过程中应注意绝缘材料的选择,确保插座与PCB之间的良好配合。
    - 考虑到高电流应用,需要确保电源平面的接触良好,以避免过热现象。

    兼容性和支持


    QSH系列插座与UMPT/UMPS兼容,适用于灵活的两件式电源/信号解决方案。对于定制需求,客户可以联系Samtec获取详细的技术支持和定制服务。Samtec提供在线资源和技术文档,方便用户查阅。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保所有插针正确安装,并检查镀层质量。 |
    | 温度过高 | 确认散热设计合理,确保良好的热传导路径。 |
    | 循环寿命不足 | 选择–C镀层版本,可承受更长周期的使用。|

    总结和推荐


    QSH系列插座凭借其高可靠性、宽温度范围和多样的插针配置,非常适合需要高速数据传输和严苛环境下的应用。在综合考虑其性能、耐用性和兼容性后,我们强烈推荐该系列产品,尤其是对高密度连接和高性能有要求的应用场合。

QSH-020-01-C-D-DP-A-K参数

参数
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
