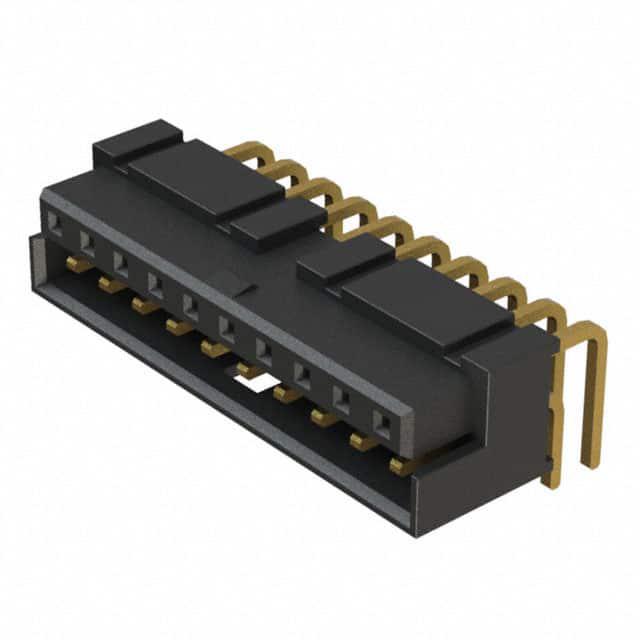

LS2-110-01-L-D-RA1

厂牌: SAMTEC
产品描述: Hermaphroditic,Non-Gendered,Self Mating 2mm 2 20pin 5.28mm 250nm 金 通孔安装 21.57mm(长度)*10.13mm(高度)
供应商型号: 200-LS211001LDRA1
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LS2-110-01-L-D-RA1

LS2-110-01-L-D-RA1概述


    产品简介


    本文介绍的是由Samtec公司生产的LS2系列连接器。这类连接器属于板对板(Board-to-Board)连接器,广泛应用于各种电子设备中,如工业自动化系统、医疗设备、通信设备及消费电子产品等。它们主要用于在不同电路板之间建立可靠的电连接。

    技术参数


    以下为LS2系列连接器的技术参数:
    - 针数:每行可配置为5、10、15、20、25、30个针位。
    - 双排设计:通过型号中的“-D”标识,表示该连接器是双排设计。
    - 引脚样式:可通过型号后缀“-01”或“-02”来选择引脚样式,其中“-01”表示通孔焊接,“-02”表示表面贴装。
    - 电镀规格:
    - “-F”:闪光选择性金镀。
    - “-FM”:闪光选择性金镀及哑光锡镀层。
    - “-L”:轻度选择性金镀。
    - “-LM”:轻度选择性金镀及哑光锡镀层。
    - “-S”:选择性金镀。
    - “-SM”:选择性金镀及哑光锡镀层。
    - “-G”:全金镀层。
    - “-H”:重金镀层。
    - 弯角样式:弯角样式标识为“-RA1”(弯角朝下)或“-RA2”(弯角朝上),仅限于“-01”引脚样式。
    - 尾部选项:可以通过型号后缀“-A”或“-K”添加对齐销或聚酰亚胺膜垫片。

    产品特点和优势


    LS2系列连接器的主要优势在于其高度的灵活性和可靠性。支持多种引脚样式和电镀规格,使得它可以适应各种不同的应用场景。此外,它的双排设计可以提高信号传输的密度,而独特的弯角样式则增加了设计上的自由度。这种连接器还具有较高的机械强度和抗腐蚀能力,适用于恶劣的工业环境。

    应用案例和使用建议


    应用案例
    LS2系列连接器被广泛应用于医疗监测设备中,例如心率监测仪和血糖仪,这些设备需要小巧且可靠的连接器来确保设备内部电路板间的稳定连接。另一个应用场景是在工业机器人中,它们需要高频率和高可靠性的信号传输,以保证机器人的精确操作。
    使用建议
    为了确保最佳性能,建议用户根据具体的应用需求选择合适的引脚样式和电镀规格。在安装过程中,需要注意保持引脚对齐,避免因物理损伤导致的信号传输失败。在设计阶段,建议考虑连接器的封装方式(管式或卷带式)和方向,以便于生产和组装过程。

    兼容性和支持


    LS2系列连接器与Samtec公司的其他连接器产品有着良好的兼容性,可以轻松集成到现有的电子系统中。Samtec公司提供全面的技术支持和服务,包括安装指南、使用手册和技术咨询。此外,客户还可以访问Samtec的官方网站获取更多资源和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚弯曲或变形 | 在运输和安装过程中小心处理,确保引脚对齐正确。 |
    | 信号传输不稳定 | 检查电镀质量和接触面积,必要时更换连接器。 |
    | 安装困难 | 参考安装指南,确保遵循正确的安装步骤和工具使用。 |

    总结和推荐


    LS2系列连接器凭借其多样化的配置选项、高可靠性和出色的电气性能,在多种应用场合中表现出色。其灵活的设计使其能够满足不同行业的需求,特别是在需要高度可靠的电连接的应用中表现尤为突出。鉴于其广泛的适用性和强大的技术支持,我们强烈推荐该产品给那些寻求高质量、高性能连接解决方案的用户。

LS2-110-01-L-D-RA1参数

参数
针脚数 20pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Hermaphroditic,Non-Gendered,Self Mating
间距 2mm
排数 2
触头镀层
板上高度 5.28mm
长*宽*高 21.57mm(长度)*10.13mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
