首页  >  产品百科  >  QFSS-026-04.25-L-D-PC4

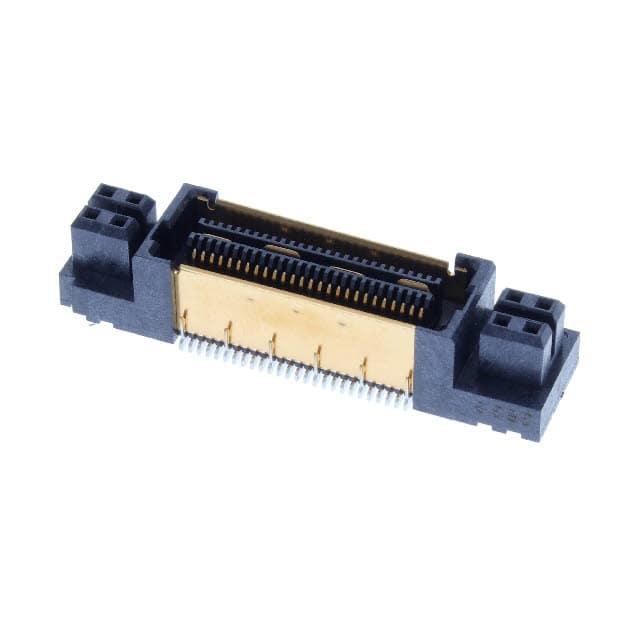

QFSS-026-04.25-L-D-PC4

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 60pin 11mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 11.69mm(长度)*8.13mm(高度)
供应商型号: 200-QFSS0260425LDPC4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-026-04.25-L-D-PC4

QFSS-026-04.25-L-D-PC4概述


    产品简介


    产品名称:QFSS-052-04.25-X-D-A-PC4 连接器
    产品类型:连接器
    主要功能:该连接器适用于高速数据传输及电源组合应用,具有多种选项(如-PXX 和 -RFX)以满足不同设计需求。
    应用领域:广泛应用于计算机、通信设备、工业自动化、汽车电子等领域,是现代电子设备中不可或缺的一部分。

    技术参数


    | 参数 | 规格 |

    | 外形尺寸 | 8.64 mm × 21.34 mm |
    | 针数 | 52 |
    | 工作电压 | 最大20 V |
    | 电流承载能力 | 每针0.3 A |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔寿命 | ≥ 500 次循环 |
    | 防护等级 | IP67 |
    | 针孔直径 | 0.66 mm |
    | 轴向对准公差 | ±0.2 mm |

    产品特点和优势


    特点:
    - 高密度设计:每个连接器包含52个针脚,适用于高密度应用场合。
    - 多功能性:提供多种选项(如-PXX和-RFX),可以根据具体需求进行选择。
    - 可靠的电气性能:每针可承载高达0.3 A的电流,确保稳定的数据传输。
    - 耐环境性:具备IP67防护等级,能够在恶劣环境下正常工作。
    优势:
    - 灵活性:通过提供多种选项,客户可以根据实际需求进行灵活配置。
    - 易用性:易于安装和维护,降低总体成本。
    - 稳定性:采用高质量材料制造,具有出色的抗振动和抗冲击性能。
    - 市场竞争力:具备优良的电气特性和可靠性,在竞争激烈的市场中脱颖而出。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于服务器、路由器、交换机等通信设备,同时也可用于工业自动化控制系统、汽车电子系统等。例如,在一个典型的服务器应用场景中,该连接器用于连接服务器主板和扩展板,确保数据传输的稳定性和可靠性。
    使用建议:
    - 在设计时考虑整体布局,避免过热和信号干扰。
    - 确保焊点质量,建议使用合适的焊锡膏和良好的焊接工艺。
    - 定期检查连接器状态,及时更换损坏部件,以确保系统运行的稳定性和可靠性。

    兼容性和支持


    - 兼容性:QFSS-052-04.25-X-D-A-PC4连接器可以与其他标准接口兼容,便于集成到现有的电路板设计中。
    - 支持和服务:SAMTEC公司提供了全面的技术支持服务,包括安装指导、故障排除和技术咨询等,以确保客户能够充分发挥该连接器的性能。

    常见问题与解决方案


    常见问题:
    1. 接触不良:可能是由于焊点不牢或插头接触不良造成的。
    解决方案:重新检查焊点质量,必要时更换新的连接器。
    2. 信号干扰:长时间使用后可能出现信号质量下降的情况。
    解决方案:更换连接器,并确保正确的接地和屏蔽措施。
    3. 过热问题:长时间工作可能导致连接器温度升高。
    解决方案:增加散热措施,如增加风扇或优化系统布局。

    总结和推荐


    综述:
    QFSS-052-04.25-X-D-A-PC4连接器凭借其高密度设计、多功能性和卓越的电气性能,在众多应用场景中表现出色。它不仅具有出色的稳定性和可靠性,还能根据客户需求进行灵活配置,是理想的高性能连接器选择。
    推荐:
    我们强烈推荐这款连接器用于需要高密度、高可靠性的应用场景,如服务器、通信设备和工业控制系统。该产品不仅能够满足您的当前需求,还具备强大的适应性和扩展性,是您值得信赖的选择。

QFSS-026-04.25-L-D-PC4参数

参数
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 60pin
长*宽*高 11.69mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFSS-026-04.25-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFSS-026-04.25-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFSS-026-04.25-L-D-PC4 QFSS-026-04.25-L-D-PC4数据手册

QFSS-026-04.25-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.2725 ¥ 137.5026
104+ $ 12.1608 ¥ 102.7588
260+ $ 10.815 ¥ 91.3868
520+ $ 8.7885 ¥ 74.2628
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.5
直接购买
加入购物车
