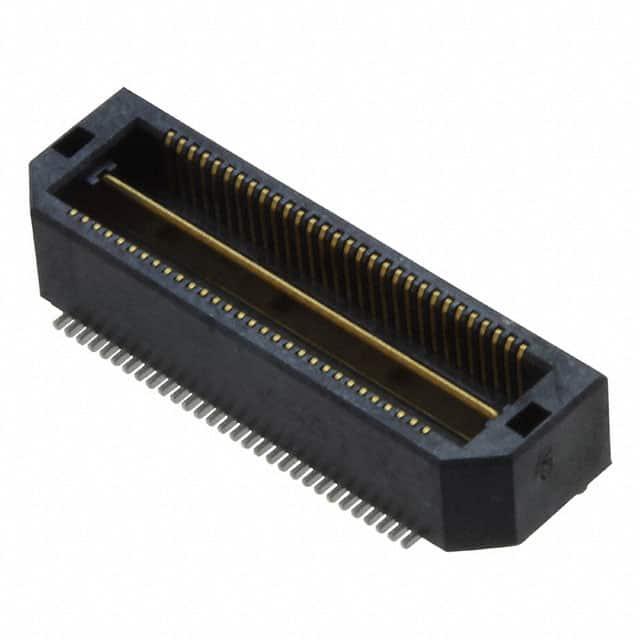

QTH-030-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 2856859
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-01-L-D-A-K

QTH-030-01-L-D-A-K概述

    QTH 系列高密度双排终端组件产品技术手册

    1. 产品简介


    QTH系列是Samtec公司推出的高密度双排终端组件,适用于各种高速电子连接需求。这些组件设计紧凑且可靠性高,广泛应用于消费电子、通信设备、工业控制及医疗设备等领域。其核心功能包括实现信号传输的高效性与稳定性,满足高电流传输需求,并提供灵活的机械锁定选项以增强连接牢固度。

    2. 技术参数


    以下是QTH系列产品的主要技术规格和参数:
    - 位置数量(Positions): 可选行数为-030、-060、-090、-120、-150(每行)。
    - 行间距(Row Spacing): -030至-150。
    - 端子镀层选项:
    - -F: 3 µ"选择性金接触区,锡镍尾部。
    - -L: 10 µ"选择性金接触区,锡镍尾部。
    - -H: 30 µ"金接触区,3 µ"金尾部。
    - -C: 50 µ"选择性金接触区,锡镍尾部。
    - 导线直径:
    - -01: 0.1680英寸。
    - -02: 0.2861英寸。
    - -03: 0.4043英寸。
    - -04: 0.6001英寸。
    - -05: 0.7181英寸。
    - -06: 0.8361英寸。
    - -07: 0.9542英寸。
    - -08: 1.1511英寸。
    - -09: 0.5224英寸。
    - -10: 0.5618英寸。
    - 其他选项:
    - 引脚对齐选项:可用于部分型号。
    - 导向柱和摩擦锁选项。
    - 保留选项(如锁片和卡扣设计)。
    - 支持胶带&盘式包装。

    3. 产品特点和优势


    QTH系列终端组件具有以下显著特点和优势:
    - 高密度设计:适合紧凑空间的应用需求。
    - 耐用性强:采用高性能材料,如磷青铜,确保长期使用寿命。
    - 灵活性高:提供多种镀层和安装方式,满足多样化应用需求。
    - 高可靠连接:通过锁片、对齐引脚等功能确保连接稳定性。
    - 易用性:标准化尺寸便于批量生产和维护。

    4. 应用案例和使用建议


    - 消费电子:用于小型化设备,如平板电脑和智能手表,需要高密度连接器。
    - 通信设备:支持5G基站和网络设备中高速数据传输需求。
    - 工业自动化:适合工业机器人和控制系统中要求高强度和稳定性连接的应用。
    使用建议:
    - 在高温环境下使用时,优先选择高镀金含量(如-H或-C选项)的端子,提高耐腐蚀能力。
    - 使用导向柱或锁片选项增强连接可靠性。

    5. 兼容性和支持


    - QTH系列组件兼容多种电子模块和系统设计。
    - Samtec提供全面的技术支持,包括安装指导和售后维护服务。
    - 用户可通过官网获取SPES标准(Samtec Packaging Efficiency Standards),了解包装效率优化方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 推出力低于标准值 | 检查镀层是否符合要求,重新测试装配条件。 |
    | 连接松动 | 安装锁片或对齐引脚以增强连接稳固性。 |
    | 包装损坏 | 联系Samtec官方客服更换包装材料。 |

    7. 总结和推荐


    QTH系列高密度双排终端组件以其紧凑的设计、卓越的性能和多样的配置选项,成为众多应用领域的理想选择。特别是对于需要高电流传输、高可靠性和灵活性的应用场景,该系列产品极具市场竞争力。强烈推荐对连接性能有较高要求的用户选用QTH系列产品。
    最终结论:推荐!

QTH-030-01-L-D-A-K参数

参数
板上高度 4.06mm
针脚数 60pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
