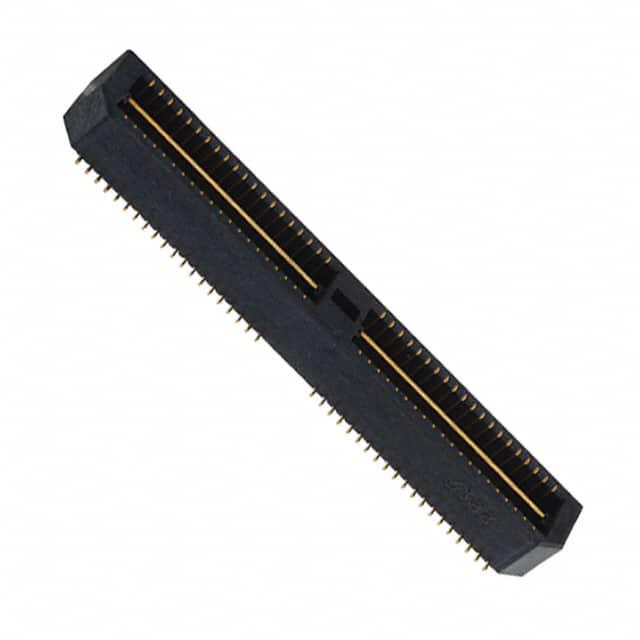

QTE-040-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 板对板连接器, QTE系列, 直向, 表面
供应商型号: SR-QTE-040-01-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-01-L-D-A

QTE-040-01-L-D-A概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本产品是一款高品质的双排高密度终端组件,设计用于各类电子设备中。产品采用8mm间距的双排布局,具备高可靠性、高强度和出色的电气性能。产品广泛应用于通信设备、工业自动化、医疗设备及消费电子产品等领域。
    主要功能
    - 提供高密度连接:支持多种位置数量选择,从每行20至100个引脚。
    - 多种表面处理选项:可选镀金(轻型、重型)、电抛光金以及锡铅合金涂层,满足不同应用场景需求。
    - 引脚样式丰富:提供从0.168英寸到1.151英寸长度的多种引脚选项,适应多样化的安装需求。
    应用领域
    - 数据通信设备
    - 工业控制与自动化
    - 医疗仪器
    - 消费类电子设备

    技术参数


    基本规格
    - 连接器类型:双排高密度终端组件
    - 尺寸范围:20至100个引脚(每行)
    - 材料:绝缘体为LCP(UL94V-0),颜色为黑色;终端及接地平面材质为磷青铜
    - 表面处理:可选镀金(轻型/重型)、电抛光金、锡铅合金
    电气特性
    - 最小终端保持力:8盎司
    - 最小接地平面保持力:1磅
    - 插拔寿命:不低于500次循环
    工作环境
    - 温度范围:-40°C至+85°C
    - 相对湿度:最大95%(无冷凝)

    产品特点和优势


    独特功能
    1. 高密度设计:能够高效利用空间,特别适用于紧凑型设计。
    2. 多样化配置:支持多种引脚长度、表面处理及包装方式,灵活性强。
    3. 卓越性能:通过严格的电气测试,确保在恶劣环境下的稳定运行。
    市场竞争力
    - 高性价比:结合高性能与低成本的优势,适合大批量生产。
    - 定制化服务:可根据客户需求调整产品规格,满足个性化需求。
    - 广泛兼容性:适配多种主流电路板和设备。

    应用案例和使用建议


    典型应用场景
    1. 通信设备:用于高速数据传输模块之间的连接。
    2. 医疗设备:作为关键部件实现精确的数据交换。
    3. 消费电子:如智能手机和平板电脑的内部连接。
    使用建议
    - 在高振动环境下使用时,建议选择带有锁定机构(LC)的产品以增强稳定性。
    - 针对高温或潮湿环境,优先考虑镀金处理的产品以提高抗腐蚀能力。
    - 对于自动化生产线,应根据具体要求选择合适的包装方式(如托盘或卷带)。

    兼容性和支持


    兼容性
    - 支持与主流PCB设计工具的集成。
    - 可与其他标准接口配合使用,确保无缝对接。
    厂商支持
    - 提供详尽的技术文档和技术支持服务。
    - 定期进行产品升级和改进,以应对行业最新需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 调整引脚角度或选择锁扣选项(LC) |
    | 接触不良 | 检查表面处理是否符合要求 |
    | 焊接缺陷 | 使用适当的焊接工艺并检查焊点质量 |

    总结和推荐


    综合评估
    这款双排高密度终端组件凭借其高密度设计、多样化配置以及卓越性能,在多个行业中表现出色。其定制化服务能力进一步提升了产品的市场竞争力。
    推荐结论
    强烈推荐此产品用于需要高密度、高可靠性的应用场景。对于追求成本效益和多功能性的用户来说,这是一款理想的选择。建议在选购前仔细评估具体需求,以充分利用产品的各项优势。

QTE-040-01-L-D-A参数

参数
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
